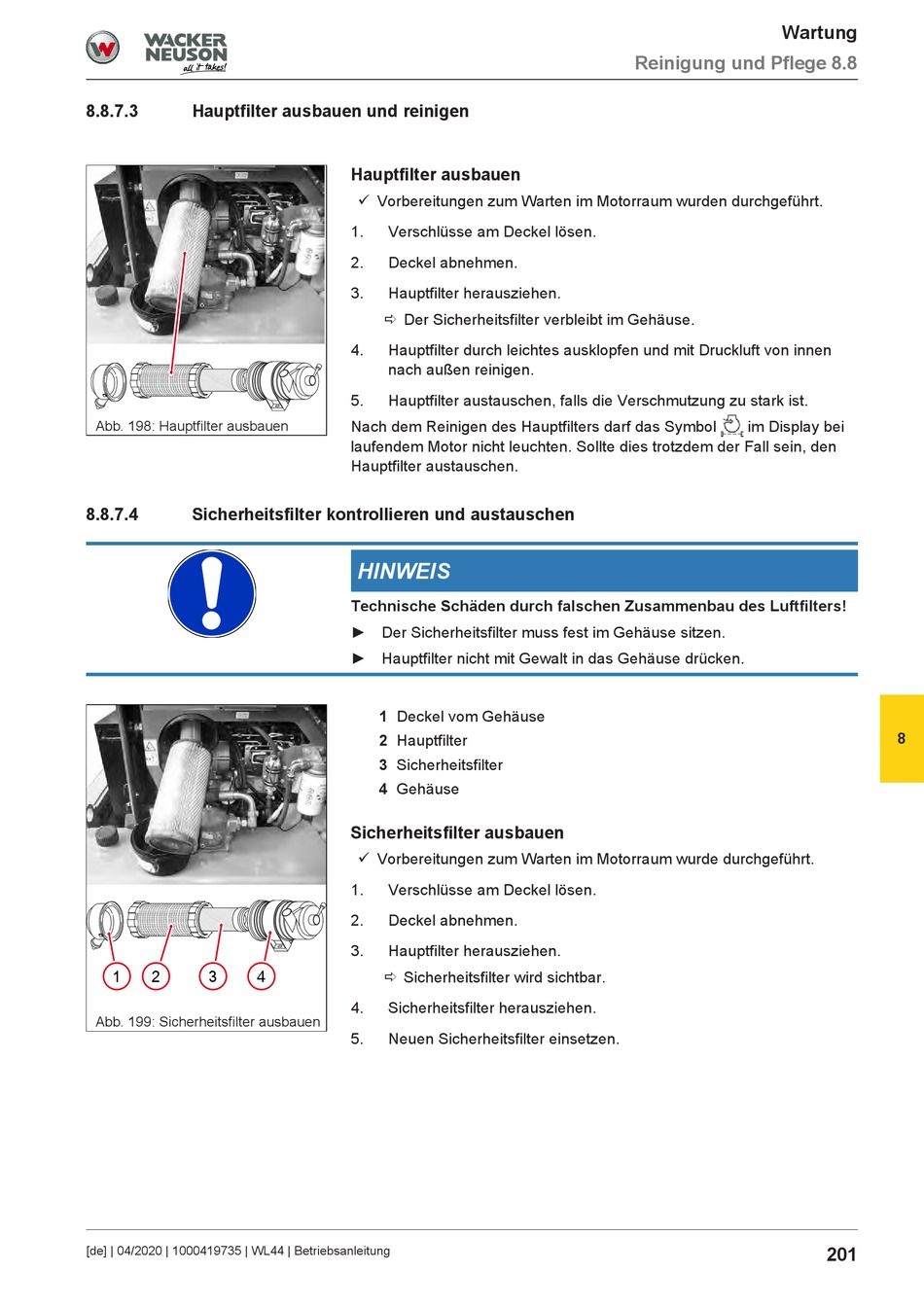

Wacker Neuson WL44 Betriebsanleitung Seite 201

8.8.7.3 Hauptfilter ausbauen und reinigen
Abb. 198: Hauptfilter ausbauen
8.8.7.4 Sicherheitsfilter kontrollieren und austauschen
1 2 3 4
Abb. 199: Sicherheitsfilter ausbauen
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Hauptfilter ausbauen
ü Vorbereitungen zum Warten im Motorraum wurden durchgeführt.
1. Verschlüsse am Deckel lösen.
2. Deckel abnehmen.
3. Hauptfilter herausziehen.
ð Der Sicherheitsfilter verbleibt im Gehäuse.
4. Hauptfilter durch leichtes ausklopfen und mit Druckluft von innen
nach außen reinigen.
5. Hauptfilter austauschen, falls die Verschmutzung zu stark ist.
Nach dem Reinigen des Hauptfilters darf das Symbol
laufendem Motor nicht leuchten. Sollte dies trotzdem der Fall sein, den
Hauptfilter austauschen.
HINWEIS
Technische Schäden durch falschen Zusammenbau des Luftfilters!
► Der Sicherheitsfilter muss fest im Gehäuse sitzen.
► Hauptfilter nicht mit Gewalt in das Gehäuse drücken.
1 Deckel vom Gehäuse
2 Hauptfilter
3 Sicherheitsfilter
4 Gehäuse
Sicherheitsfilter ausbauen
ü Vorbereitungen zum Warten im Motorraum wurde durchgeführt.
1. Verschlüsse am Deckel lösen.
2. Deckel abnehmen.
3. Hauptfilter herausziehen.
ð Sicherheitsfilter wird sichtbar.
4. Sicherheitsfilter herausziehen.
5. Neuen Sicherheitsfilter einsetzen.
Wartung
Reinigung und Pflege 8.8
im Display bei
8
201
