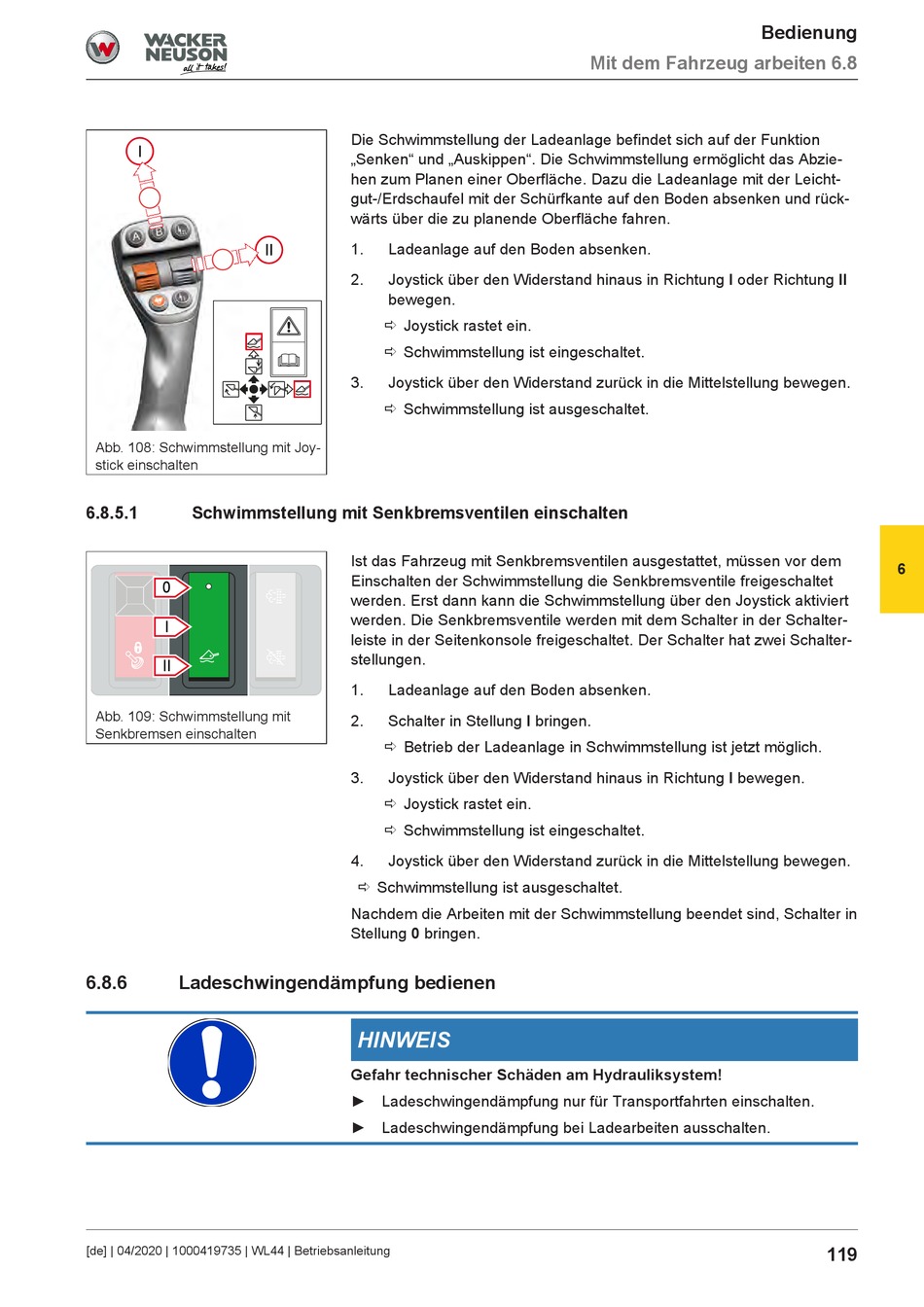

Ladeschwingendämpfung Bedienen - Wacker Neuson WL44 Betriebsanleitung

I
Abb. 108: Schwimmstellung mit Joy-
stick einschalten
6.8.5.1 Schwimmstellung mit Senkbremsventilen einschalten
0
I
II
Abb. 109: Schwimmstellung mit
Senkbremsen einschalten
6.8.6 Ladeschwingendämpfung bedienen
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Die Schwimmstellung der Ladeanlage befindet sich auf der Funktion
„Senken" und „Auskippen". Die Schwimmstellung ermöglicht das Abzie-
hen zum Planen einer Oberfläche. Dazu die Ladeanlage mit der Leicht-
gut-/Erdschaufel mit der Schürfkante auf den Boden absenken und rück-
wärts über die zu planende Oberfläche fahren.
1. Ladeanlage auf den Boden absenken.
II
2. Joystick über den Widerstand hinaus in Richtung I oder Richtung II
bewegen.
ð Joystick rastet ein.
ð Schwimmstellung ist eingeschaltet.
3. Joystick über den Widerstand zurück in die Mittelstellung bewegen.
ð Schwimmstellung ist ausgeschaltet.
Ist das Fahrzeug mit Senkbremsventilen ausgestattet, müssen vor dem
Einschalten der Schwimmstellung die Senkbremsventile freigeschaltet
werden. Erst dann kann die Schwimmstellung über den Joystick aktiviert
werden. Die Senkbremsventile werden mit dem Schalter in der Schalter-
leiste in der Seitenkonsole freigeschaltet. Der Schalter hat zwei Schalter-
stellungen.
1. Ladeanlage auf den Boden absenken.
2. Schalter in Stellung I bringen.
ð Betrieb der Ladeanlage in Schwimmstellung ist jetzt möglich.
3. Joystick über den Widerstand hinaus in Richtung I bewegen.
ð Joystick rastet ein.
ð Schwimmstellung ist eingeschaltet.
4. Joystick über den Widerstand zurück in die Mittelstellung bewegen.
ð Schwimmstellung ist ausgeschaltet.
Nachdem die Arbeiten mit der Schwimmstellung beendet sind, Schalter in
Stellung 0 bringen.
HINWEIS
Gefahr technischer Schäden am Hydrauliksystem!
► Ladeschwingendämpfung nur für Transportfahrten einschalten.
► Ladeschwingendämpfung bei Ladearbeiten ausschalten.
Bedienung
Mit dem Fahrzeug arbeiten 6.8
6
119
