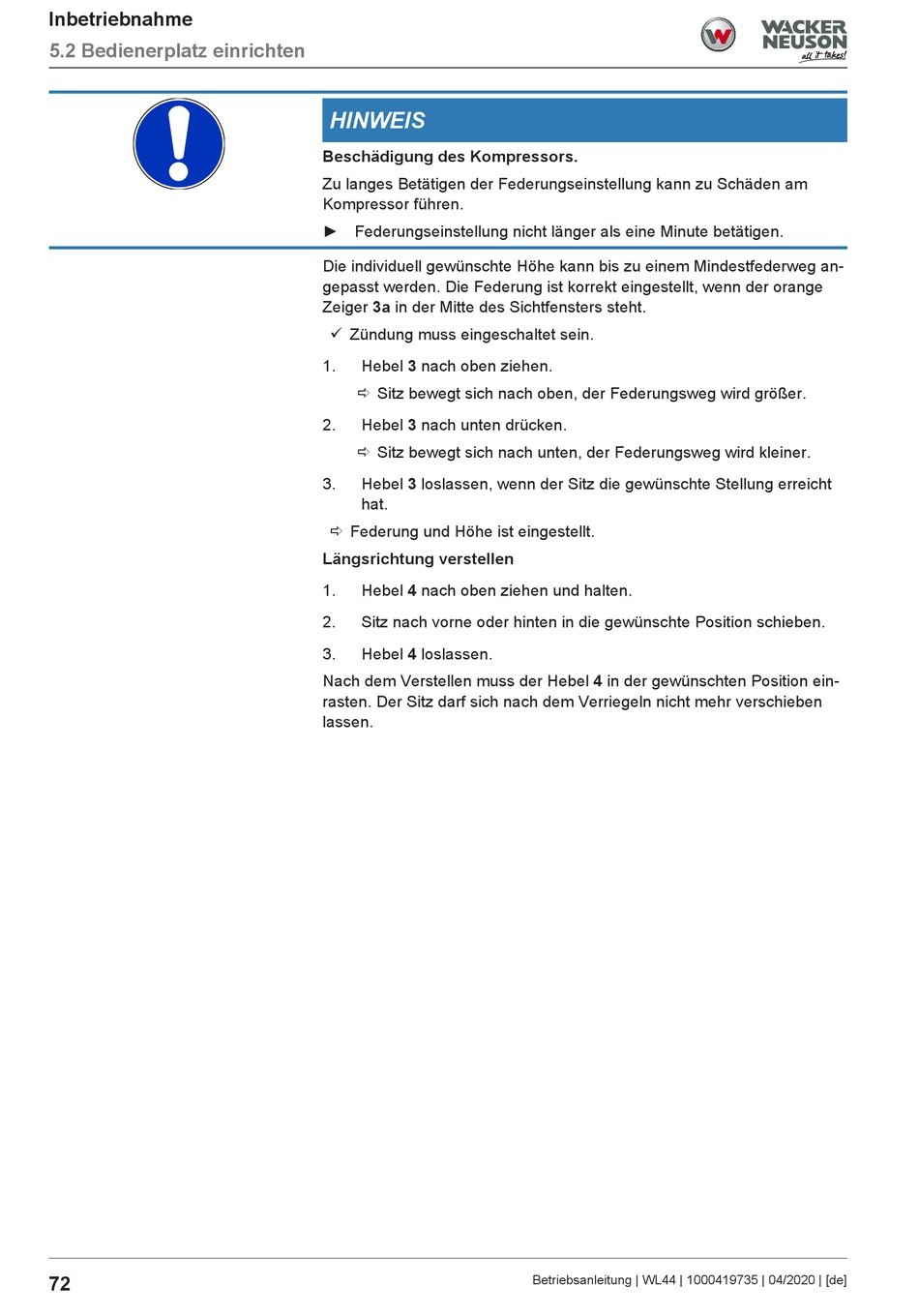

Wacker Neuson WL44 Betriebsanleitung Seite 72

Inbetriebnahme
5.2 Bedienerplatz einrichten
72
HINWEIS
Beschädigung des Kompressors.
Zu langes Betätigen der Federungseinstellung kann zu Schäden am
Kompressor führen.
► Federungseinstellung nicht länger als eine Minute betätigen.
Die individuell gewünschte Höhe kann bis zu einem Mindestfederweg an-
gepasst werden. Die Federung ist korrekt eingestellt, wenn der orange
Zeiger 3a in der Mitte des Sichtfensters steht.
ü Zündung muss eingeschaltet sein.
1. Hebel 3 nach oben ziehen.
ð Sitz bewegt sich nach oben, der Federungsweg wird größer.
2. Hebel 3 nach unten drücken.
ð Sitz bewegt sich nach unten, der Federungsweg wird kleiner.
3. Hebel 3 loslassen, wenn der Sitz die gewünschte Stellung erreicht
hat.
ð Federung und Höhe ist eingestellt.
Längsrichtung verstellen
1. Hebel 4 nach oben ziehen und halten.
2. Sitz nach vorne oder hinten in die gewünschte Position schieben.
3. Hebel 4 loslassen.
Nach dem Verstellen muss der Hebel 4 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]
