Wacker Neuson WL44 Betriebsanleitung Seite 147

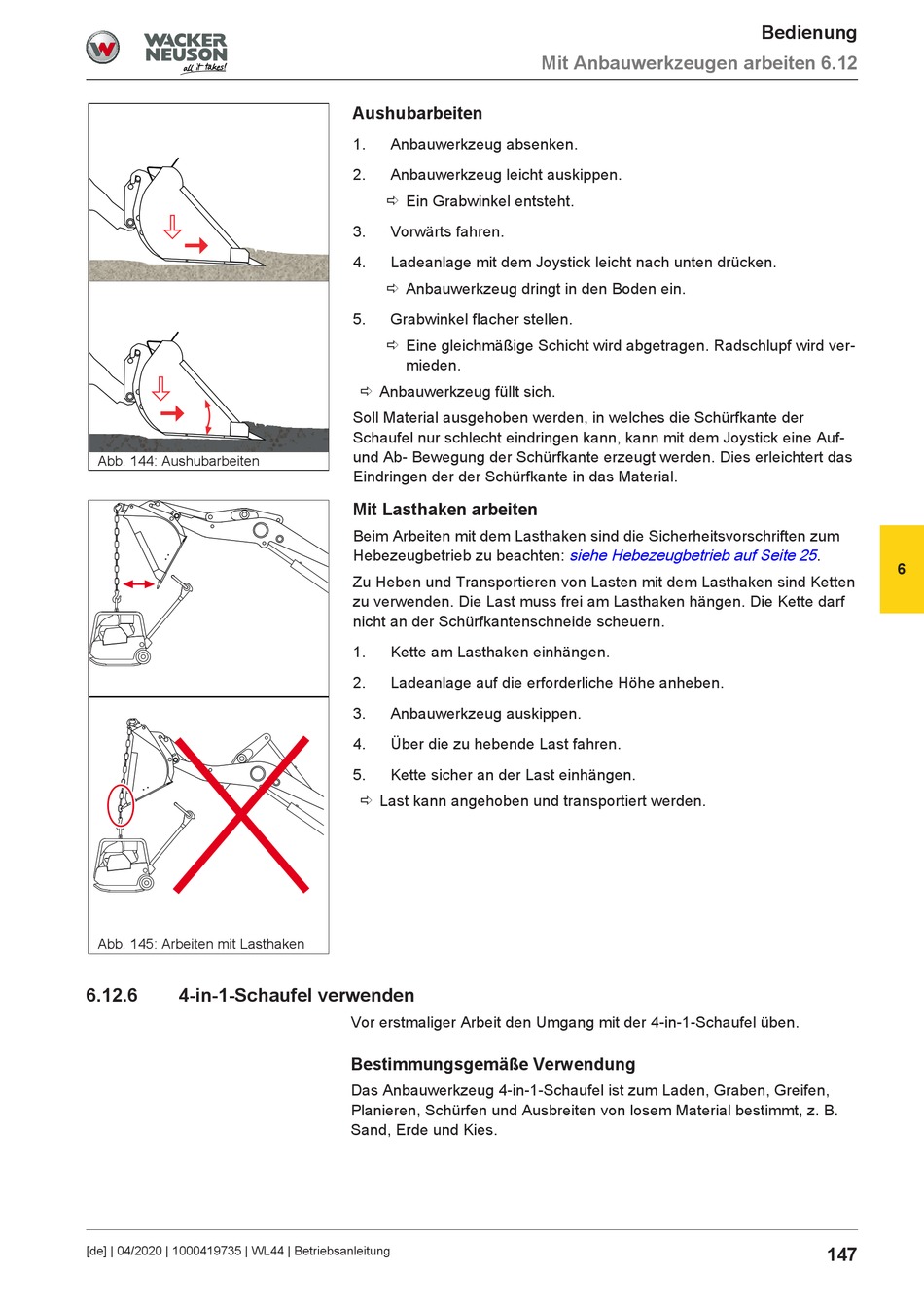

Abb. 144: Aushubarbeiten
Abb. 145: Arbeiten mit Lasthaken
6.12.6 4-in-1-Schaufel verwenden
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Aushubarbeiten
1. Anbauwerkzeug absenken.
2. Anbauwerkzeug leicht auskippen.
ð Ein Grabwinkel entsteht.
3. Vorwärts fahren.
4. Ladeanlage mit dem Joystick leicht nach unten drücken.
ð Anbauwerkzeug dringt in den Boden ein.
5. Grabwinkel flacher stellen.
ð Eine gleichmäßige Schicht wird abgetragen. Radschlupf wird ver-
mieden.
ð Anbauwerkzeug füllt sich.
Soll Material ausgehoben werden, in welches die Schürfkante der
Schaufel nur schlecht eindringen kann, kann mit dem Joystick eine Auf-
und Ab- Bewegung der Schürfkante erzeugt werden. Dies erleichtert das
Eindringen der der Schürfkante in das Material.
Mit Lasthaken arbeiten
Beim Arbeiten mit dem Lasthaken sind die Sicherheitsvorschriften zum
Hebezeugbetrieb zu beachten:
Zu Heben und Transportieren von Lasten mit dem Lasthaken sind Ketten
zu verwenden. Die Last muss frei am Lasthaken hängen. Die Kette darf
nicht an der Schürfkantenschneide scheuern.
1. Kette am Lasthaken einhängen.
2. Ladeanlage auf die erforderliche Höhe anheben.
3. Anbauwerkzeug auskippen.
4. Über die zu hebende Last fahren.
5. Kette sicher an der Last einhängen.
ð Last kann angehoben und transportiert werden.
Vor erstmaliger Arbeit den Umgang mit der 4-in-1-Schaufel üben.
Bestimmungsgemäße Verwendung
Das Anbauwerkzeug 4-in-1-Schaufel ist zum Laden, Graben, Greifen,
Planieren, Schürfen und Ausbreiten von losem Material bestimmt, z. B.
Sand, Erde und Kies.
Mit Anbauwerkzeugen arbeiten 6.12
siehe Hebezeugbetrieb auf Seite 25
Bedienung
.
6
147
