1 Anhängerkupplung automatisch (Opt.)
2 Gaspedal (falls Nippel vorhanden)
3 Lagerung vom Mittelgelenk oben
4 Lagerung der Ladeanlage
5 Lagerung vom Kippzylinder hinten
6 Lagerung vom Hubzylinder hinten
7 Lagerung vom Kippzylinder vorn
8 Lagerung vom Hubzylinder vorne
9 Lagerung vom Umlenkhebel
10 Lagerung der Zugstange vorne
11 Gelenkwelle hinten (falls Nippel vorhanden)
12 Lagerung vom Mittelgelenk oben (Fernschmierung am linken Einstieg)
13 Lagerung vom Lenkzylinder hinten (Fernschmierung am linken Einstieg)
14 Lagerung vom Mittelgelenk unten
15 Lagerung vom Lenkzylinder vorne
16 Gelenkwelle vorne (falls Nippel vorhanden)
17 Lagerung der Zugstange hinten
18 Drehpunkt des Schnellwechselsystems / Bolzen der hydraulischen Verriegelung für Anbau-
werkzeuge
8.7.2 Zentralschmieranlage

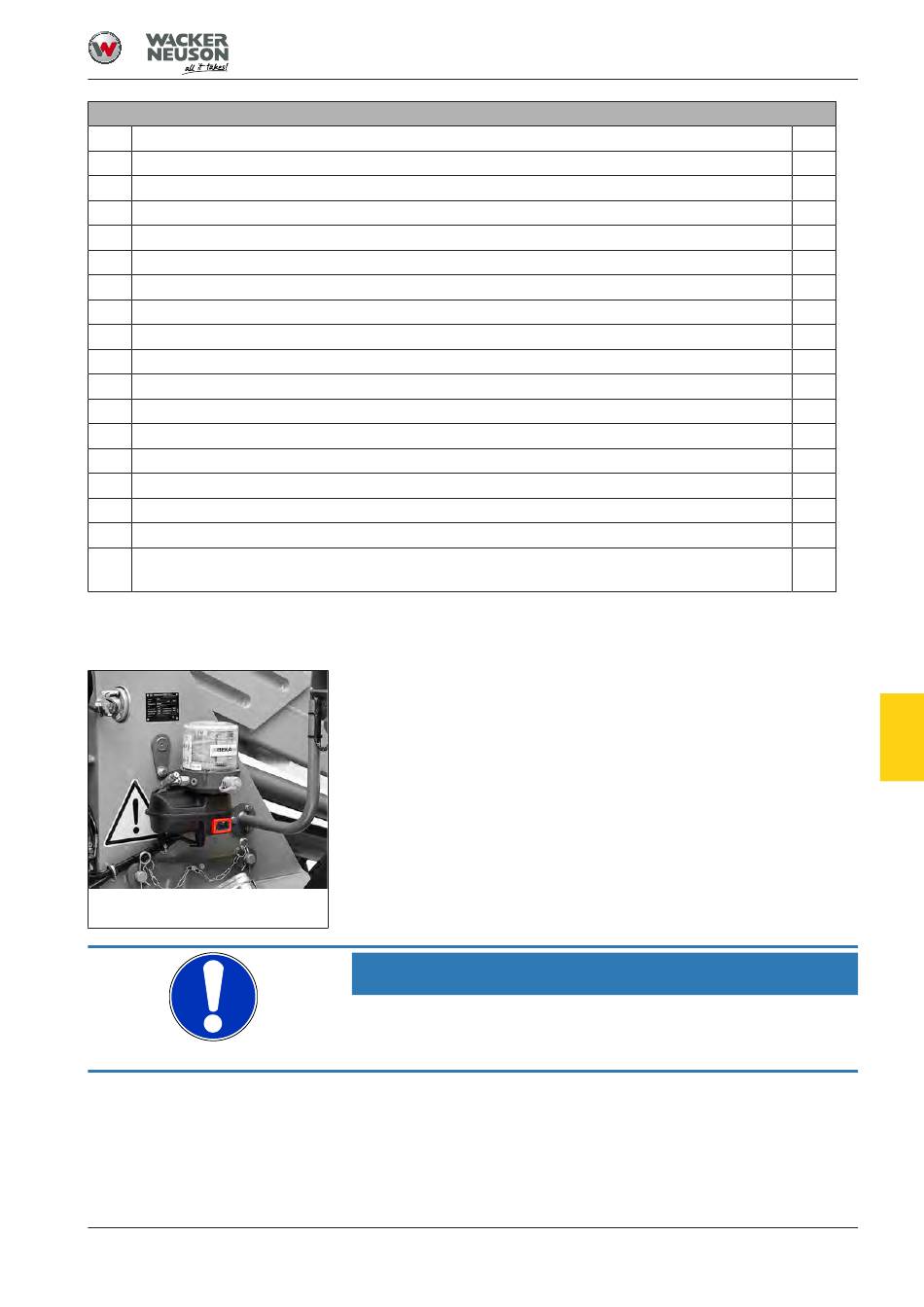

Abb. 186: Positionierung der Zen-
tralschmieranlage am Fahrzeug
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Fahrzeug und Anbauwerkzeug schmieren 8.7
Schmierstelle und Anzahl [x]
Mit der Zentralschmieranlage werden Schmierstellen des Fahrzeugs au-
tomatisch periodisch abgeschmiert. Das integrierte elektronische Steuer-
gerät verfügt über einen Datenspeicher. Dieser dient zur Speicherung der
eingestellten bzw. abgelaufenen Zeiten. Wird die Zündung während einer
Schmierung oder im Verlauf der Pausenzeit unterbrochen, wird die Zeit
gestoppt und gespeichert. Nach dem Wiedereinschalten der Zündung
werden die verbleibende Schmierzeit oder Pausenzeit aus dem Speicher
gelesen und der Funktionsablauf wird dort fortgesetzt, wo er unterbro-
chen wurde.
Betriebsablauf Schmierzeitsteuerung
HINWEIS
Eindringendes Wasser kann die Steuerung der Zentralschmieran-
lage beschädigen!
► Deckel der Zentralschmieranlage immer korrekt verschließen.
Wartung
[1]
[1]
[1]
[2]
[1]
[2]
[1]
[2]
[1]
[1]
[1]
[1]
[1]
[1]
[1]
[1]
[1]
[2]
