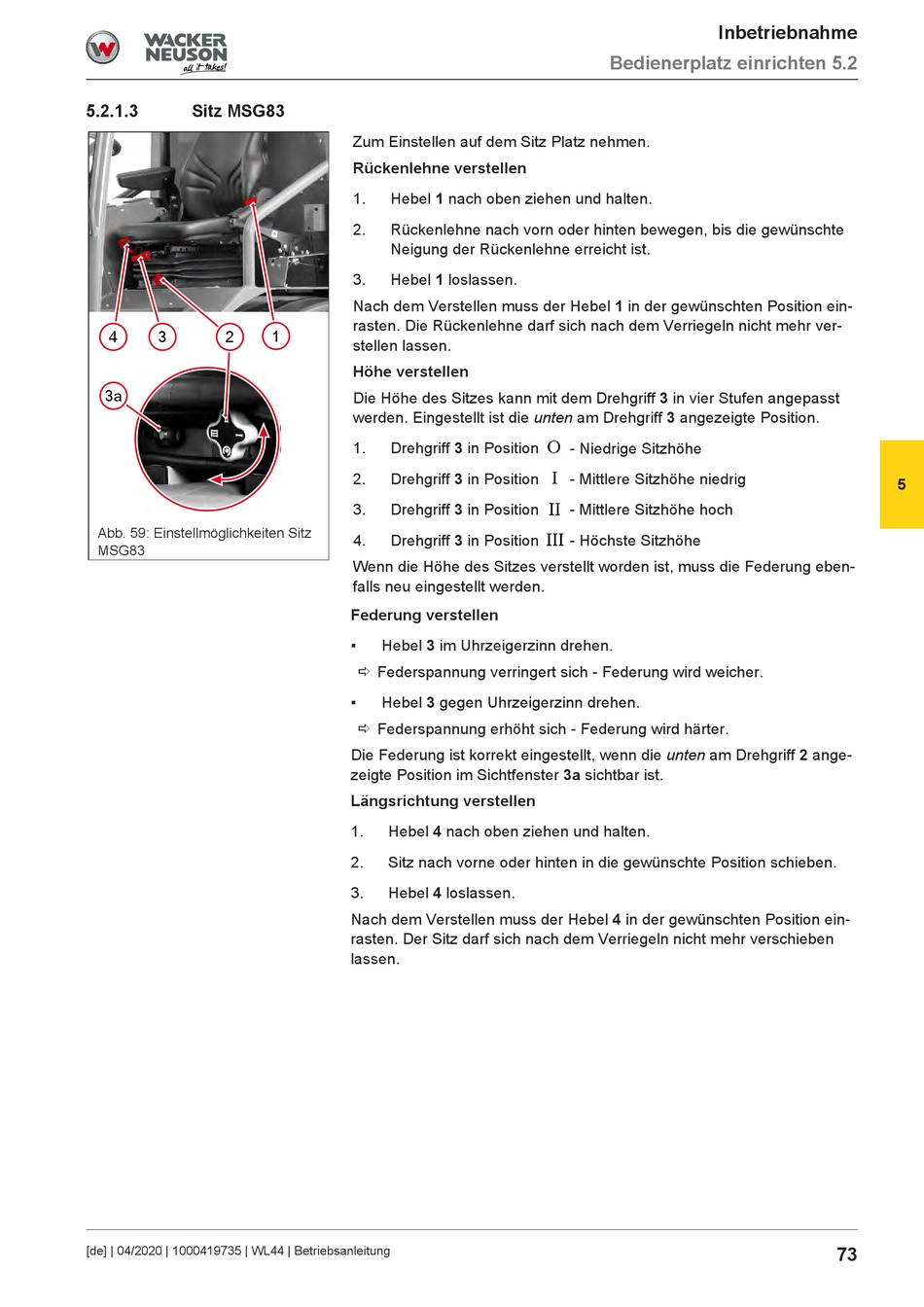

Wacker Neuson WL44 Betriebsanleitung Seite 73

5.2.1.3 Sitz MSG83
4 3 2
3a
Abb. 59: Einstellmöglichkeiten Sitz
MSG83
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Zum Einstellen auf dem Sitz Platz nehmen.
Rückenlehne verstellen
1. Hebel 1 nach oben ziehen und halten.
2. Rückenlehne nach vorn oder hinten bewegen, bis die gewünschte
Neigung der Rückenlehne erreicht ist.
3. Hebel 1 loslassen.
Nach dem Verstellen muss der Hebel 1 in der gewünschten Position ein-
rasten. Die Rückenlehne darf sich nach dem Verriegeln nicht mehr ver-
1
stellen lassen.
Höhe verstellen
Die Höhe des Sitzes kann mit dem Drehgriff 3 in vier Stufen angepasst
werden. Eingestellt ist die unten am Drehgriff 3 angezeigte Position.
1. Drehgriff 3 in Position
2. Drehgriff 3 in Position
3. Drehgriff 3 in Position
4. Drehgriff 3 in Position
Wenn die Höhe des Sitzes verstellt worden ist, muss die Federung eben-
falls neu eingestellt werden.
Federung verstellen
▪ Hebel 3 im Uhrzeigerzinn drehen.
ð Federspannung verringert sich - Federung wird weicher.
▪ Hebel 3 gegen Uhrzeigerzinn drehen.
ð Federspannung erhöht sich - Federung wird härter.
Die Federung ist korrekt eingestellt, wenn die unten am Drehgriff 2 ange-
zeigte Position im Sichtfenster 3a sichtbar ist.
Längsrichtung verstellen
1. Hebel 4 nach oben ziehen und halten.
2. Sitz nach vorne oder hinten in die gewünschte Position schieben.
3. Hebel 4 loslassen.
Nach dem Verstellen muss der Hebel 4 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Inbetriebnahme
Bedienerplatz einrichten 5.2
- Niedrige Sitzhöhe
- Mittlere Sitzhöhe niedrig
- Mittlere Sitzhöhe hoch
- Höchste Sitzhöhe
