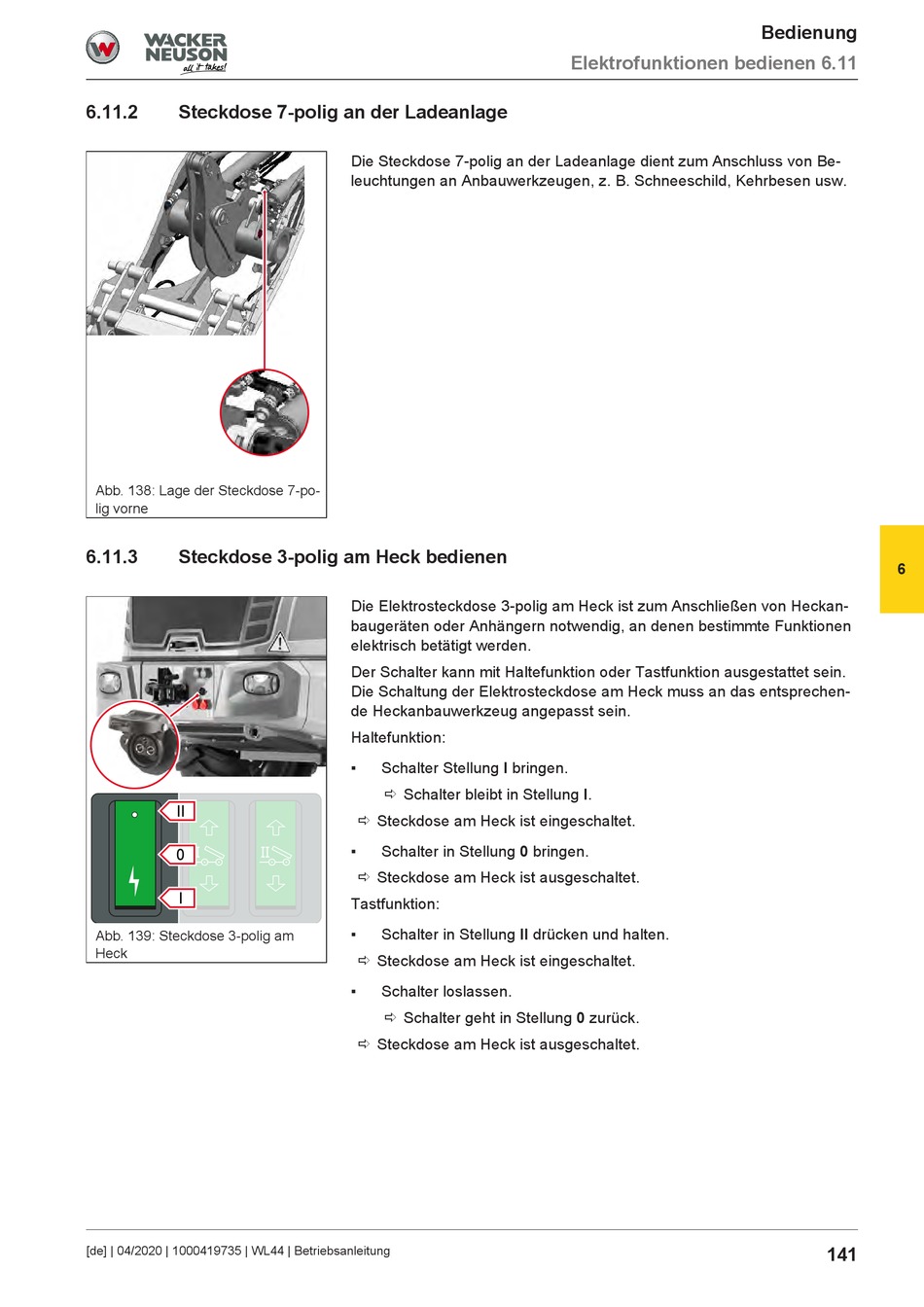

6.11.2

Steckdose 7-polig an der Ladeanlage

Abb. 138: Lage der Steckdose 7-po-
lig vorne
6.11.3

Steckdose 3-polig am Heck bedienen

II
0
I
Abb. 139: Steckdose 3-polig am
Heck
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Die Steckdose 7-polig an der Ladeanlage dient zum Anschluss von Be-
leuchtungen an Anbauwerkzeugen, z. B. Schneeschild, Kehrbesen usw.
Die Elektrosteckdose 3-polig am Heck ist zum Anschließen von Heckan-
baugeräten oder Anhängern notwendig, an denen bestimmte Funktionen
elektrisch betätigt werden.
Der Schalter kann mit Haltefunktion oder Tastfunktion ausgestattet sein.
Die Schaltung der Elektrosteckdose am Heck muss an das entsprechen-
de Heckanbauwerkzeug angepasst sein.
Haltefunktion:
▪ Schalter Stellung I bringen.
ð Schalter bleibt in Stellung I.
ð Steckdose am Heck ist eingeschaltet.
▪ Schalter in Stellung 0 bringen.
ð Steckdose am Heck ist ausgeschaltet.
Tastfunktion:
▪ Schalter in Stellung II drücken und halten.
ð Steckdose am Heck ist eingeschaltet.
▪ Schalter loslassen.
ð Schalter geht in Stellung 0 zurück.
ð Steckdose am Heck ist ausgeschaltet.
Elektrofunktionen bedienen 6.11
Bedienung
6
141
