K
2: I
APITEL
NSTALLATION
C. Drücken Sie F5, um das Administrationsmenü zu aktivieren. Verwenden Sie die Tasten
und
, um die Markierung auf den Eintrag Channel Configuration (Channel-Konfiguration)
zu verschieben, und drücken Sie die Eingabetaste.
D. Das Menü Channel Configuration (Channel-Konfiguration) wird angezeigt. Verwenden
Sie die Tasten
zu navigieren, an die die zusätzlichen Paragon-Switches angeschlossen sind. Die Port-
Standardgerätenamen werden in der Spalte Name (Name) und der Gerätetyp in der Spalte
Device (Gerät) angezeigt. („P242" für einen 2 x 42 Switch [P2-UMT242], „P442" für
einen 4 x 42 Switch [P2-UMT442], „P832" für einen 8 x 32 Switch [P2-UMT832M] oder
„P1664" für einen 16 x 64 Switch [P2-UMT1664M].)

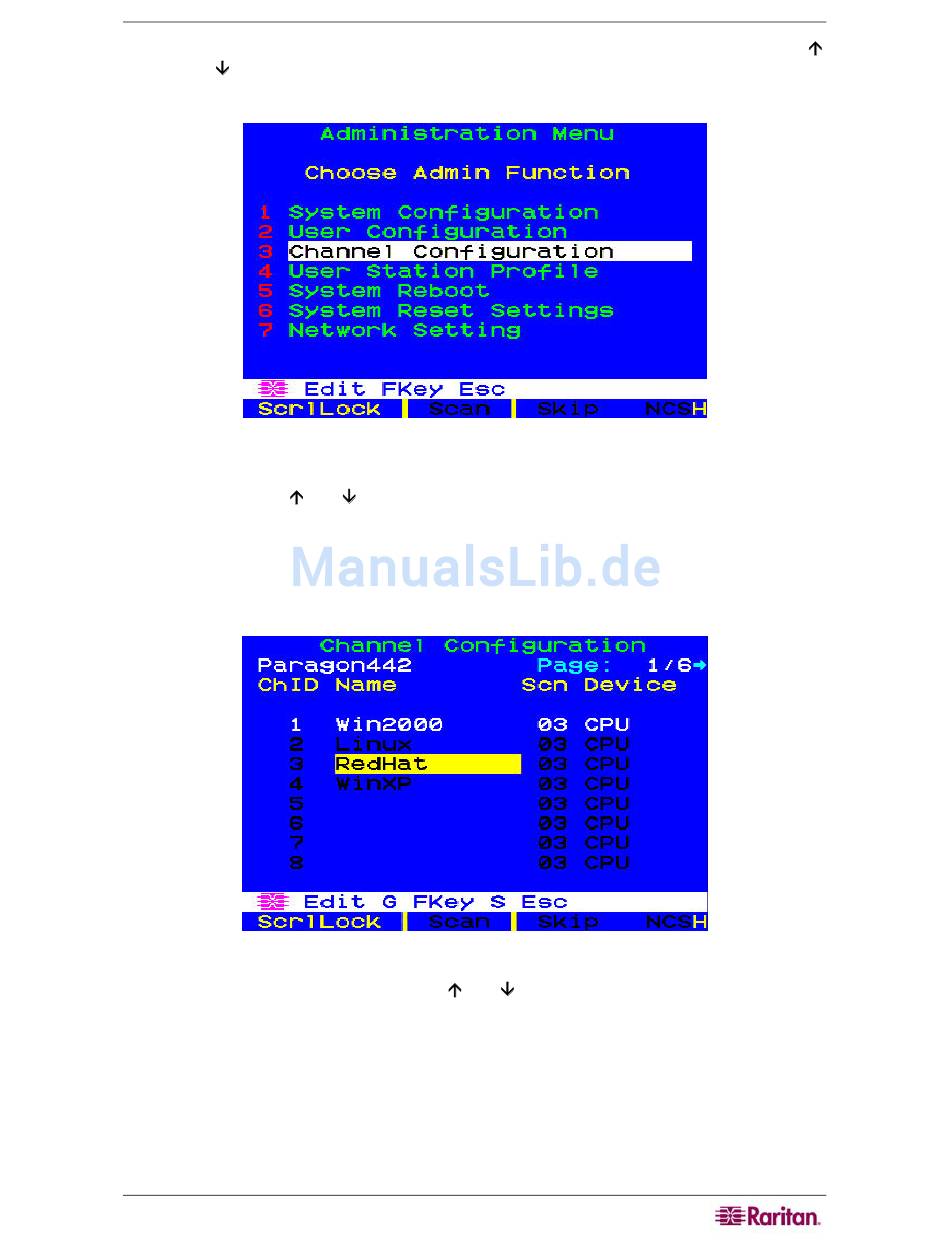

Abbildung 29 – Menü Channel Configuration (Channel-Konfiguration) für P2-UMT442
E. Verwenden Sie weiterhin die Tasten
die gelbe Markierung auf das Feld Name der Channel-Port-Nummer zu verschieben,
an der ein zusätzlicher Paragon-Switch angeschlossen ist, und drücken Sie die
Eingabetaste. Die Markierung wird hellblau.
F. Geben Sie den Namen ein, den Sie dem zusätzlichen Paragon-Switch an diesem Channel-Port
zuordnen möchten (die Markierung wird grün, wenn Sie mit der Eingabe beginnen). Drücken
Sie nach Abschluss des Vorgangs die Eingabetaste, und anschließend die S-Taste, um den
neuen Namen zu speichern. Alle anderen Pfade (Channel-Ports), über die dieser zusätzliche
Paragon-Switch mit dem übergeordneten Paragon-Switch verbunden ist, erhalten automatisch
den gleichen Namen.
Abbildung 28 – Administrationsmenü
und
und die Tasten Bild-Auf und Bild-Ab, um zu den Channel-Ports
und
und die Tasten Bild-Auf und Bild-Ab, um
35
