C. Das Auswahlmenü der Bildschirmbenutzeroberfläche wird mit dem Hinweis angezeigt,
dass die Benutzerstation korrekt angeschlossen ist.
4. Wiederholen Sie die Schritte 2 und 3 für jede am Paragon-Switch anzuschließende
Benutzerstation.
5. Schließen Sie ein CIM und den gewünschten Server an.
A. Schließen Sie die Kabelenden einer entsprechenden CIM-Einheit an die gewünschten
Ports eines Servers an:
P2CIM-APS2 (IBM PS/2-kompatible Server) oder P2CIM-APS2-B (IBM Blade-
Server mit PS/2-Ports):
Schließen Sie das HD15-Kabelende am HD15-VGA-Video-Port des Servers an.
Schließen Sie den lilafarbenen 6-poligen Mini-DIN-Tastaturstecker am 6-poligen
Mini-DIN-Tastatur-Port des Servers an. Schließen Sie den hellgrünen 6-poligen
Mini-DIN-Stecker am 6-poligen Mini-DIN-Maus-Port des Servers an.
P2CIM-SUN (Sun-kompatible Server):
Schließen Sie das HD15-Kabelende am HD15-VGA-Video-Port des Servers an.
Schließen Sie den 8-poligen Mini-DIN-Stecker am 8-poligen Mini-DIN-Tastatur-/
Maus-Port des Servers an.
P2CIM-AUSB oder P2CIM-AUSB-B (IBM Blade-Server mit USB-Ports):
Schließen Sie das HD15-Kabelende am HD15-VGA-Video-Port des Servers an.
Schließen Sie das USB A-Kabelende an einem der USB A-Ports des Servers an.
P2CIM-APS2DUAL (IBM PS/2-kompatible Server):
Verbinden Sie die am CIM angeschlossenen Tastatur-, Monitor- und Mauskabel mit
der entsprechenden 15-poligen Buchse des Video-Ports und dem 6-poligen Mini-
DIN-Maus- und Tastatur-Port des Servers.
AUATC (serielle Server, Router usw.):
Entsprechende Installationsanweisungen finden Sie in Anhang E: Anschluss serieller
Geräte an das Paragon II-System.
Z-CIM und P2ZCIM (lokale IBM PS/2-kompatible Einzelbenutzer-Server):
Entsprechende Installationsanweisungen finden Sie in Kapitel 5: Paragon II und
P2ZCIMs/Z-CIMs.
B. Schließen Sie den Server an, und schalten Sie ihn ein. Bei korrekter Funktion des
installierten CIMs blinkt die grüne LED des CIM: einmal pro Sekunde im CIM-Standby-
Modus und schneller, wenn Daten übertragen werden.
C. Schließen Sie das eine Ende des UTP-Kabels der Kategorie 5 auf der Rückseite des
Paragon-Switches am RJ45-Port 1 an. Schließen Sie das andere Kabelende am RJ45-Port
des CIM an.

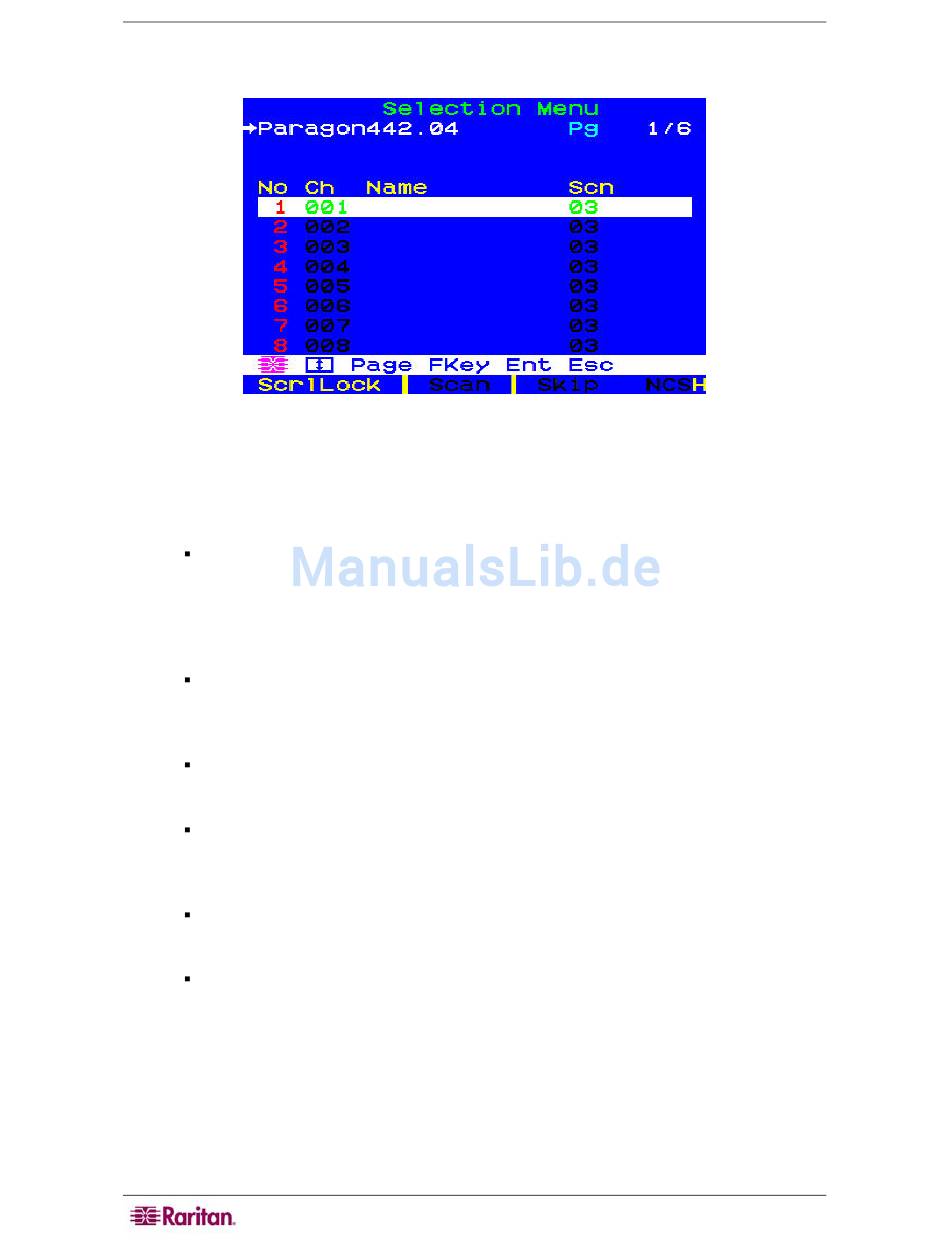

Abbildung 23 – Auswahlmenü
