Installation einer HubPac-Einheit
Befolgen Sie zur Erstellung einer HubPac-Konfiguration, mit der die Benutzer von bis zu vier
Paragon-Switches auf den oder die gleichen Server zugreifen können, die nachstehenden
Basisinstallationsanweisungen.

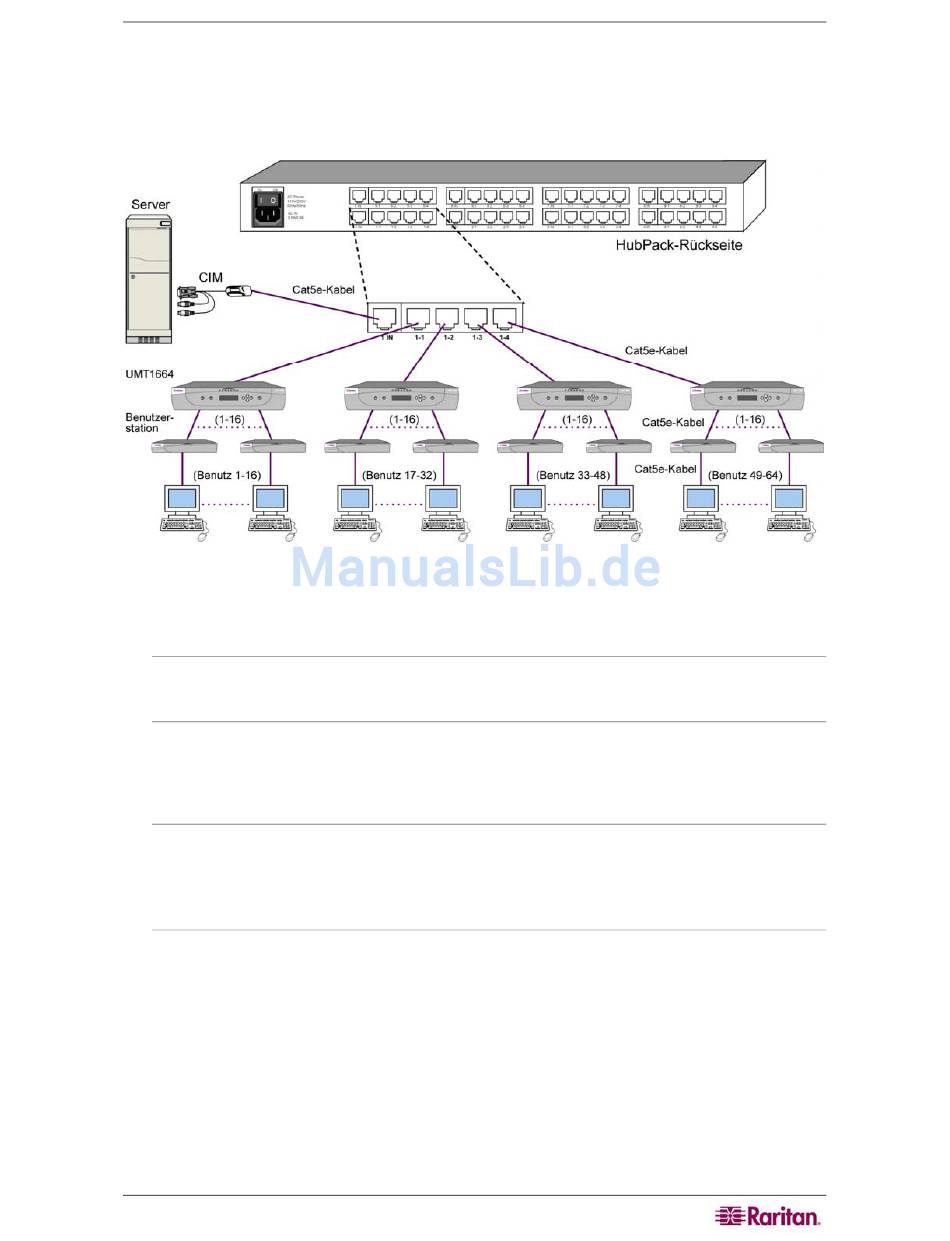

Abbildung 30 – Anschluss einer P2-UMT1664M-Einheit an eine HubPac-Einheit
1. Schalten Sie alle Paragon-Switches aus.
Hinweis: Vor der Installation müssen alle Paragon-Switches und HubPac-Einheiten
AUSGESCHALTET werden. Server und Benutzerstationen (USTs), die angeschlossen werden
sollen, können eingeschaltet bleiben.
2. Schließen Sie einen HubPac-Cluster mit fünf Ports an vier Paragon-Matrix-Switches an, und
erstellen Sie so eine 1:4-Konfiguration (1 Server und 4 Paragon-Switches):
A. Verbinden Sie einen Server über ein CIM mit der HubPac-Einheit:
Hinweis: An eine HubPac-Einheit können bis zu 8 Server angeschlossen werden. Jeder
5-Port-Cluster der HubPac-Einheit stellt eine Serververbindung mit vier zugehörigen
HubPac-Benutzer-Ports dar. Jeder HubPac-Benutzer-Port in einem Cluster kann an einen
separaten Paragon-Switch angeschlossen werden. Auf diese Weise können die Benutzer
dieser angeschlossenen Paragon-Switches auf den gleichen Server zugreifen.
B. Schließen Sie ein CIM an einen Server an (Anweisungen zum Anschließen verschiedener
CIM-Typen an einen Server finden Sie in Anhang A: Technische Daten).
C. Schließen Sie das eine Ende eines UTP-Kabels der Kategorie 5 am RJ45-Port eines CIM an.
D. Schließen Sie das andere Kabelende am RJ45 1-IN-Port auf der HubPac-Rückseite an.
E. Schalten Sie den Server EIN.
F. Wiederholen Sie die Schritte oben für den Anschluss der übrigen Server. Schließen Sie
das UTP-Kabel der Kategorie 5e für jeden weiteren hinzugefügten Server (2 bis 8) an den
RJ45-Ports 2-IN, 3-IN, 4-IN, 5-IN, 6-IN, 7-IN und 8-IN der HubPac-Einheit an.
