120
Das folgende Verbindungsschema wird empfohlen, um die Effizienz eines Systems mit einer
redundanten Konfiguration zu erhöhen:
−
Ausgangspunkt sind zwei UMT-Basiseinheiten, UMT-Basis 1 und UMT-Basis 2.
−
In der zweiten Schicht befinden sich drei UMT-Einheiten, UMT-2A, UMT-2B und
UMT-2C.
−
Channel-Verbindung von UMT-Basis 1:
Channel-Ports 3*N+1 (1, 4, 7....) sind, beginnend mit Benutzer-Port 1, der Reihe nach
mit den UMT-2A-Benutzer-Ports zu verbinden.
Channel-Ports 3*N+2 (2, 5, 8....) sind, beginnend mit Benutzer-Port 1, der Reihe nach
mit den UMT-2B-Benutzer-Ports zu verbinden.
Channel-Ports 3*N (3, 6, 9....) sind, beginnend mit Benutzer-Port 1, der Reihe nach mit
den UMT-2C-Benutzer-Ports zu verbinden.
−
Channel-Verbindung von UMT-Basis 2:
Channel-Ports 3*N+1 (1, 4, 7....) sind, beginnend mit dem verfügbaren Benutzer-Port,
der Reihe nach mit den UMT-2A-Benutzer-Ports zu verbinden.
Channel-Ports 3*N+2 (2, 5, 8....) sind, beginnend mit dem verfügbaren Benutzer-Port,
der Reihe nach mit den UMT-2B-Benutzer-Ports zu verbinden.
Channel-Ports 3*N (3, 6, 9....) sind, beginnend mit dem verfügbaren Benutzer-Port, der
Reihe nach mit den UMT-2C-Benutzer-Ports zu verbinden.
UMT-2A
UMT-Basis 1
UST

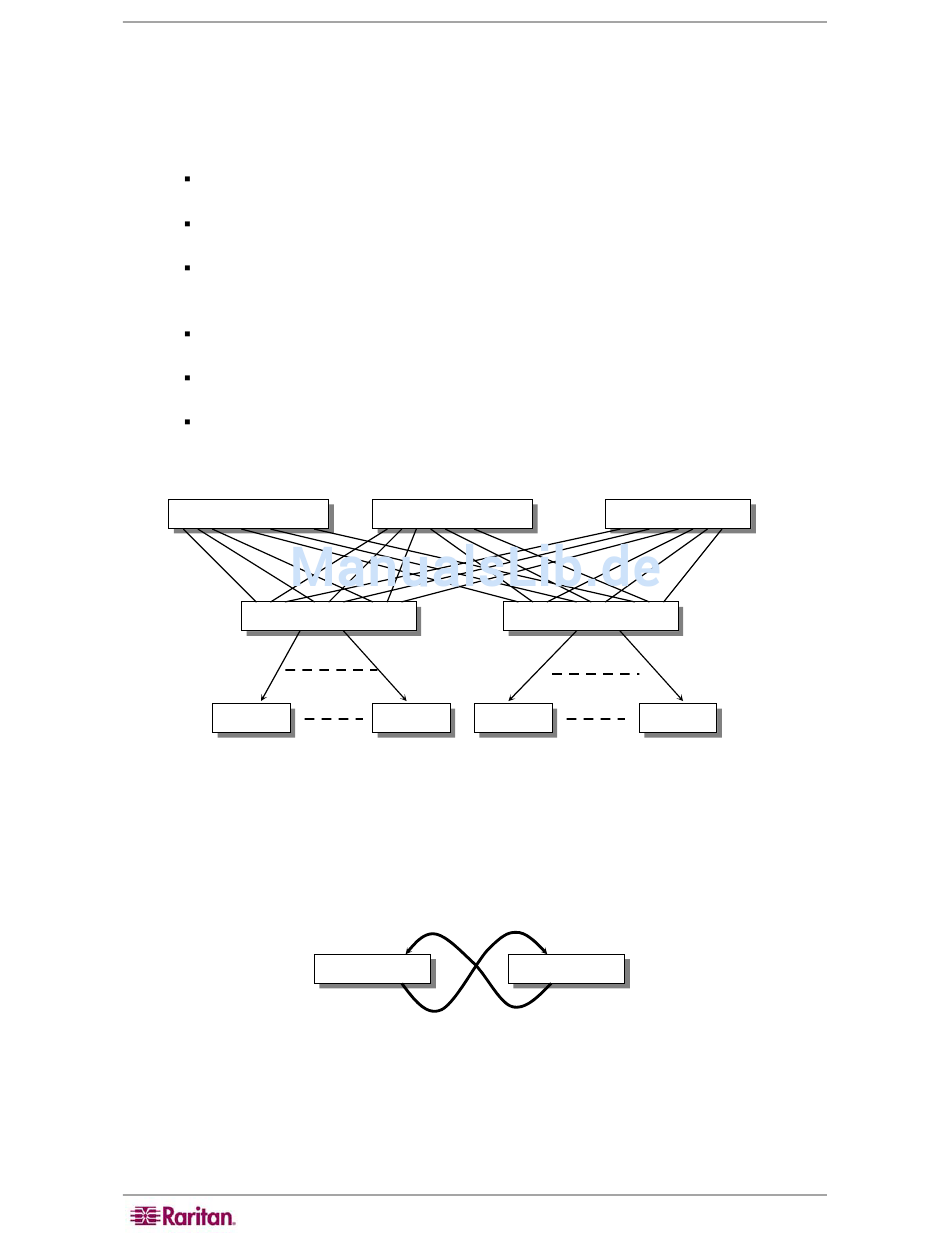

Abbildung 97 – Empfohlenes Verbindungsschema für die redundante Konfiguration
Schleifenkonfiguration
Diese Schleifenkonfiguration sollte nicht verwendet werden, da ein Konflikt mit der
Serverdatenbank verursacht wird.
UMT-2B
UST
UST
UMT
Abbildung 98 – Ungültige Schleifenkonfiguration
P
II-B
ARAGON
ENUTZERHANDBUCH
UMT-2C
UMT-Basis 2
UST
UMT
