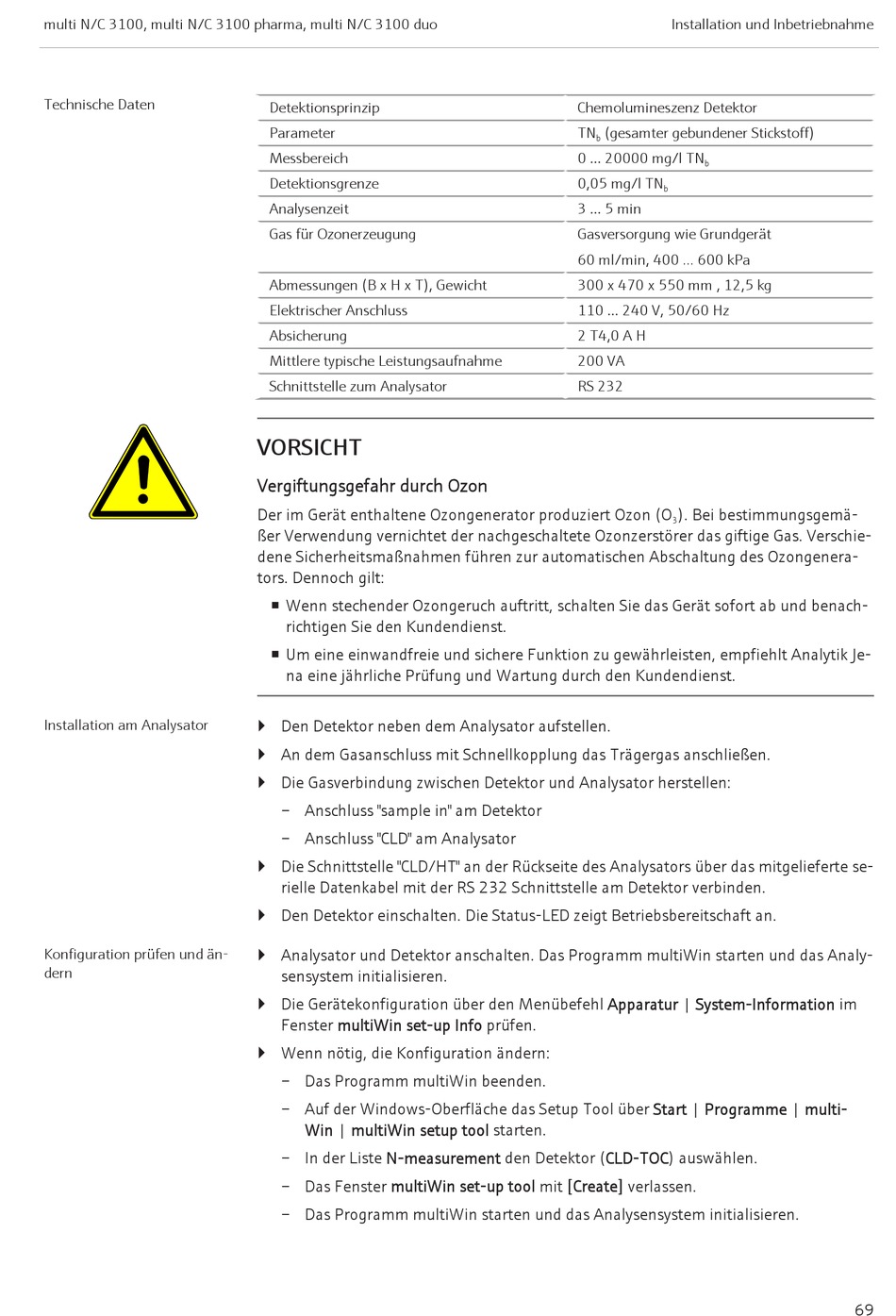

multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
Technische Daten
Installation am Analysator
Konfiguration prüfen und än-
dern
Detektionsprinzip
Parameter
Messbereich
Detektionsgrenze
Analysenzeit
Gas für Ozonerzeugung
Abmessungen (B x H x T), Gewicht
Elektrischer Anschluss
Absicherung
Mittlere typische Leistungsaufnahme
Schnittstelle zum Analysator
VORSICHT
Vergiftungsgefahr durch Ozon
Der im Gerät enthaltene Ozongenerator produziert Ozon (O
ßer Verwendung vernichtet der nachgeschaltete Ozonzerstörer das giftige Gas. Verschie-
dene Sicherheitsmaßnahmen führen zur automatischen Abschaltung des Ozongenera-
tors. Dennoch gilt:
¡ Wenn stechender Ozongeruch auftritt, schalten Sie das Gerät sofort ab und benach-
richtigen Sie den Kundendienst.
¡ Um eine einwandfreie und sichere Funktion zu gewährleisten, empfiehlt Analytik Je-
na eine jährliche Prüfung und Wartung durch den Kundendienst.
} Den Detektor neben dem Analysator aufstellen.
} An dem Gasanschluss mit Schnellkopplung das Trägergas anschließen.
} Die Gasverbindung zwischen Detektor und Analysator herstellen:
– Anschluss "sample in" am Detektor
– Anschluss "CLD" am Analysator
} Die Schnittstelle "CLD/HT" an der Rückseite des Analysators über das mitgelieferte se-
rielle Datenkabel mit der RS 232 Schnittstelle am Detektor verbinden.
} Den Detektor einschalten. Die Status-LED zeigt Betriebsbereitschaft an.
} Analysator und Detektor anschalten. Das Programm multiWin starten und das Analy-
sensystem initialisieren.
} Die Gerätekonfiguration über den Menübefehl Apparatur | System-Information im
Fenster multiWin set-up Info prüfen.
} Wenn nötig, die Konfiguration ändern:
– Das Programm multiWin beenden.
– Auf der Windows-Oberfläche das Setup Tool über Start | Programme | multi-
Win | multiWin setup tool starten.
– In der Liste N-measurement den Detektor (CLD-TOC) auswählen.
– Das Fenster multiWin set-up tool mit [Create] verlassen.
– Das Programm multiWin starten und das Analysensystem initialisieren.
Installation und Inbetriebnahme
Chemolumineszenz Detektor
TN (gesamter gebundener Stickstoff)
b
0 ... 20000 mg/l TN
b
0,05 mg/l TN
b
3 ... 5 min
Gasversorgung wie Grundgerät
60 ml/min, 400 ... 600 kPa
300 x 470 x 550 mm , 12,5 kg
110 ... 240 V, 50/60 Hz
2 T4,0 A H
200 VA
RS 232
). Bei bestimmungsgemä-
3
