multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo

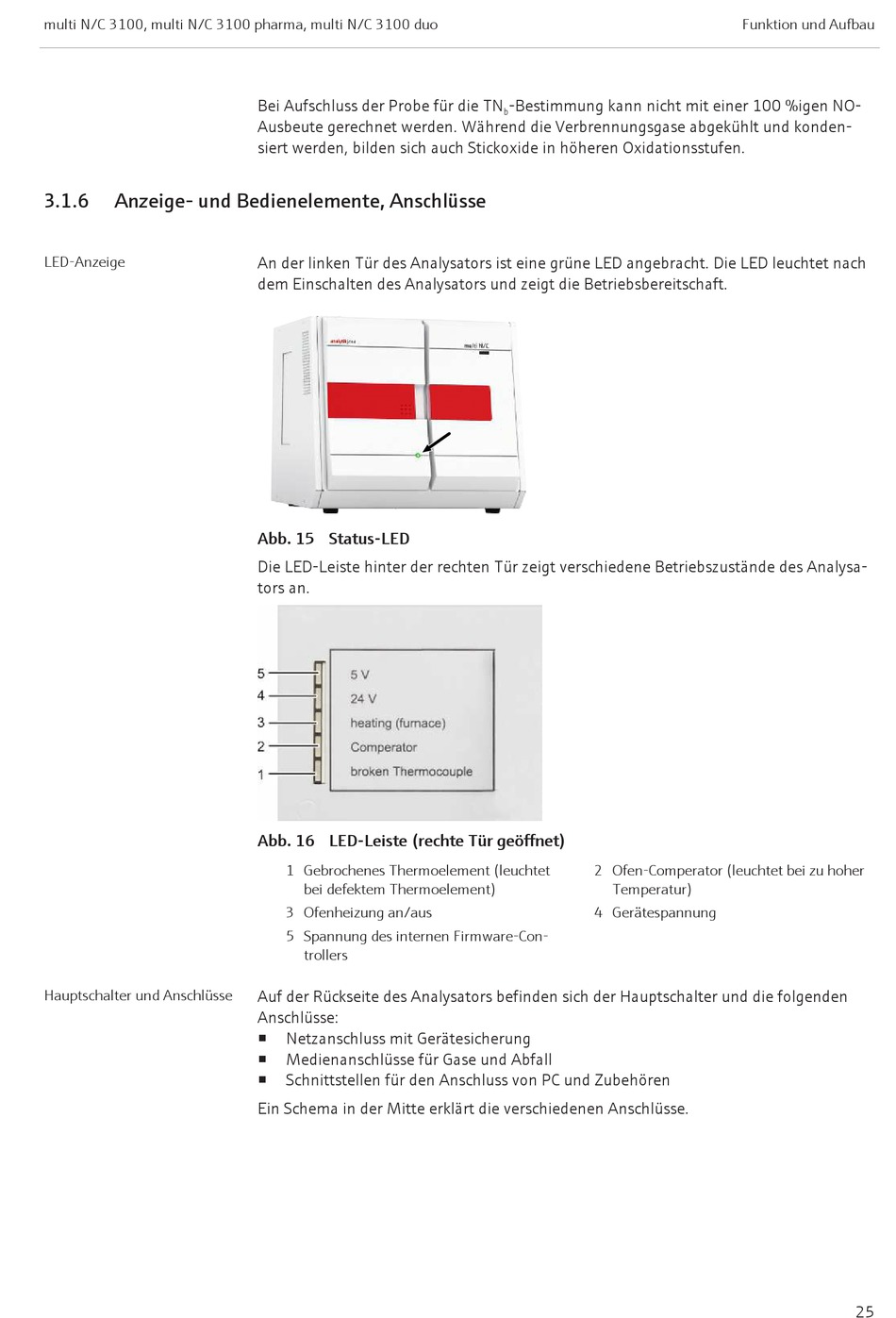

3.1.6 Anzeige- und Bedienelemente, Anschlüsse
LED-Anzeige
Hauptschalter und Anschlüsse
Bei Aufschluss der Probe für die TN
Ausbeute gerechnet werden. Während die Verbrennungsgase abgekühlt und konden-
siert werden, bilden sich auch Stickoxide in höheren Oxidationsstufen.
An der linken Tür des Analysators ist eine grüne LED angebracht. Die LED leuchtet nach
dem Einschalten des Analysators und zeigt die Betriebsbereitschaft.
Abb. 15 Status-LED
Die LED-Leiste hinter der rechten Tür zeigt verschiedene Betriebszustände des Analysa-
tors an.
Abb. 16 LED-Leiste (rechte Tür geöffnet)
1 Gebrochenes Thermoelement (leuchtet
bei defektem Thermoelement)
3 Ofenheizung an/aus
5 Spannung des internen Firmware-Con-
trollers
Auf der Rückseite des Analysators befinden sich der Hauptschalter und die folgenden
Anschlüsse:
Netzanschluss mit Gerätesicherung
¡
Medienanschlüsse für Gase und Abfall
¡
Schnittstellen für den Anschluss von PC und Zubehören
¡
Ein Schema in der Mitte erklärt die verschiedenen Anschlüsse.
-Bestimmung kann nicht mit einer 100 %igen NO-
b
2 Ofen-Comperator (leuchtet bei zu hoher
Temperatur)
4 Gerätespannung
Funktion und Aufbau
25
