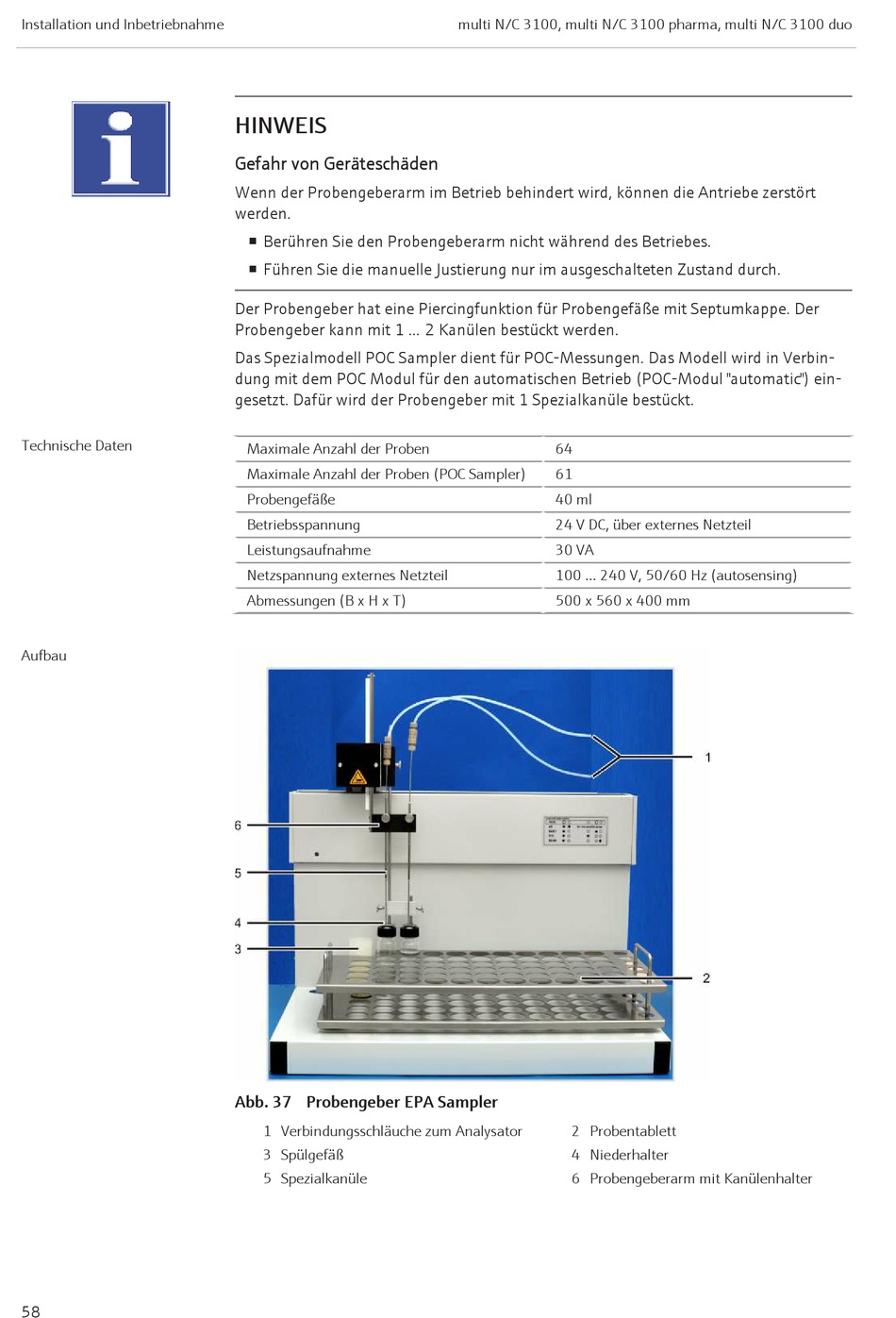

Abb. 37 Probengeber Epa Sampler - Analytik Jena multi N/C 3100 Bedienungsanleitung

Installation und Inbetriebnahme
Technische Daten
Aufbau
58
HINWEIS
Gefahr von Geräteschäden
Wenn der Probengeberarm im Betrieb behindert wird, können die Antriebe zerstört
werden.
¡ Berühren Sie den Probengeberarm nicht während des Betriebes.
¡ Führen Sie die manuelle Justierung nur im ausgeschalteten Zustand durch.
Der Probengeber hat eine Piercingfunktion für Probengefäße mit Septumkappe. Der
Probengeber kann mit 1 ... 2 Kanülen bestückt werden.
Das Spezialmodell POC Sampler dient für POC-Messungen. Das Modell wird in Verbin-
dung mit dem POC Modul für den automatischen Betrieb (POC-Modul "automatic") ein-
gesetzt. Dafür wird der Probengeber mit 1 Spezialkanüle bestückt.
Maximale Anzahl der Proben
Maximale Anzahl der Proben (POC Sampler)
Probengefäße
Betriebsspannung
Leistungsaufnahme
Netzspannung externes Netzteil
Abmessungen (B x H x T)
Abb. 37 Probengeber EPA Sampler
1 Verbindungsschläuche zum Analysator
3 Spülgefäß
5 Spezialkanüle
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
64
61
40 ml
24 V DC, über externes Netzteil
30 VA
100 ... 240 V, 50/60 Hz (autosensing)
500 x 560 x 400 mm
2 Probentablett
4 Niederhalter
6 Probengeberarm mit Kanülenhalter
