Wartung und Pflege
6.4

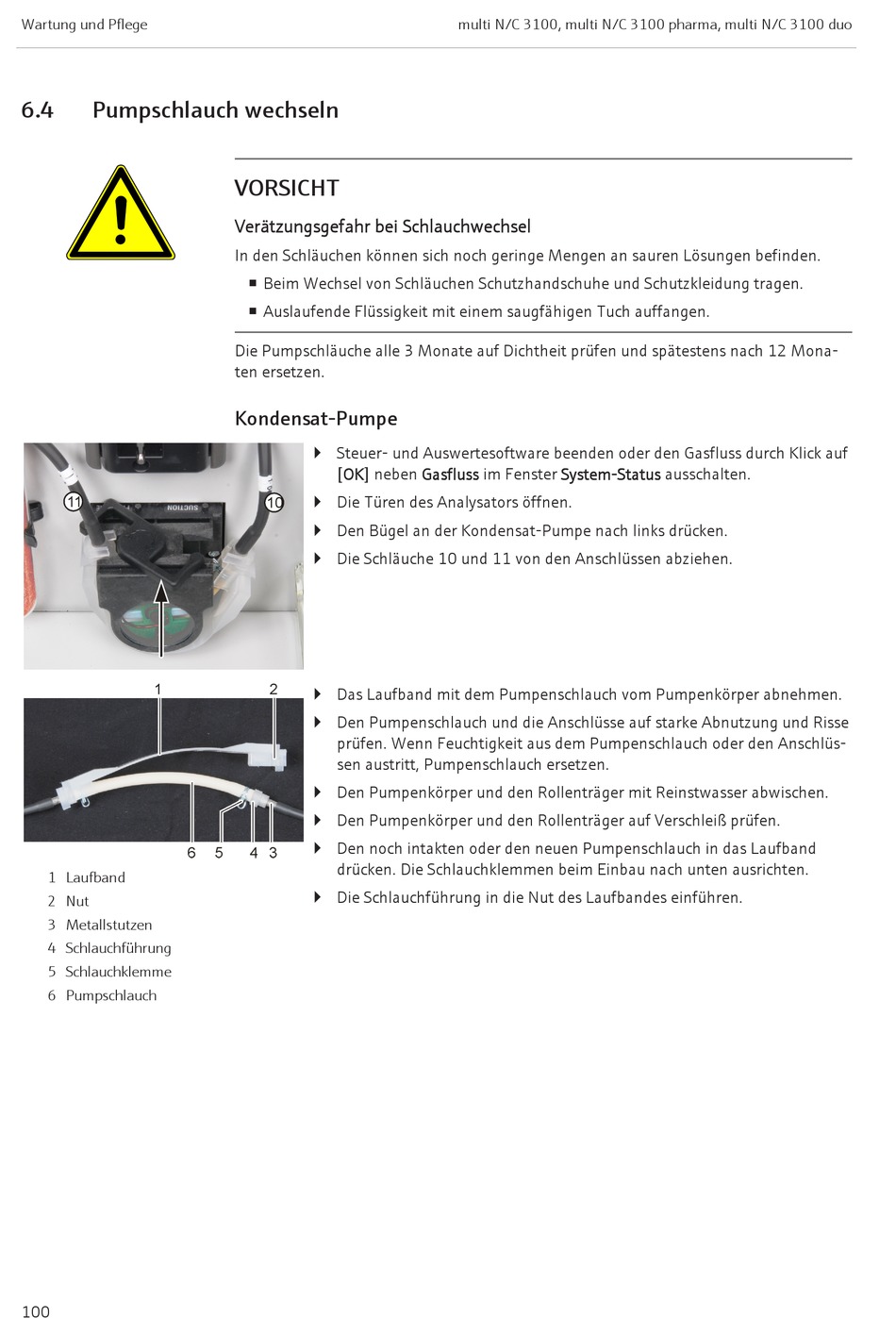

Pumpschlauch wechseln

1 Laufband
2 Nut
3 Metallstutzen
4 Schlauchführung
5 Schlauchklemme
6 Pumpschlauch
100
VORSICHT
Verätzungsgefahr bei Schlauchwechsel
In den Schläuchen können sich noch geringe Mengen an sauren Lösungen befinden.
¡ Beim Wechsel von Schläuchen Schutzhandschuhe und Schutzkleidung tragen.
¡ Auslaufende Flüssigkeit mit einem saugfähigen Tuch auffangen.
Die Pumpschläuche alle 3 Monate auf Dichtheit prüfen und spätestens nach 12 Mona-
ten ersetzen.
Kondensat-Pumpe
} Steuer- und Auswertesoftware beenden oder den Gasfluss durch Klick auf
[OK] neben Gasfluss im Fenster System-Status ausschalten.
} Die Türen des Analysators öffnen.
} Den Bügel an der Kondensat-Pumpe nach links drücken.
} Die Schläuche 10 und 11 von den Anschlüssen abziehen.
} Das Laufband mit dem Pumpenschlauch vom Pumpenkörper abnehmen.
} Den Pumpenschlauch und die Anschlüsse auf starke Abnutzung und Risse
prüfen. Wenn Feuchtigkeit aus dem Pumpenschlauch oder den Anschlüs-
sen austritt, Pumpenschlauch ersetzen.
} Den Pumpenkörper und den Rollenträger mit Reinstwasser abwischen.
} Den Pumpenkörper und den Rollenträger auf Verschleiß prüfen.
} Den noch intakten oder den neuen Pumpenschlauch in das Laufband
drücken. Die Schlauchklemmen beim Einbau nach unten ausrichten.
} Die Schlauchführung in die Nut des Laufbandes einführen.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
