Zubehörteile; Abb. 17 Geräterückseite - Analytik Jena multi N/C 3100 Bedienungsanleitung

Funktion und Aufbau
Typenschild
3.1.7 Zubehörteile
26

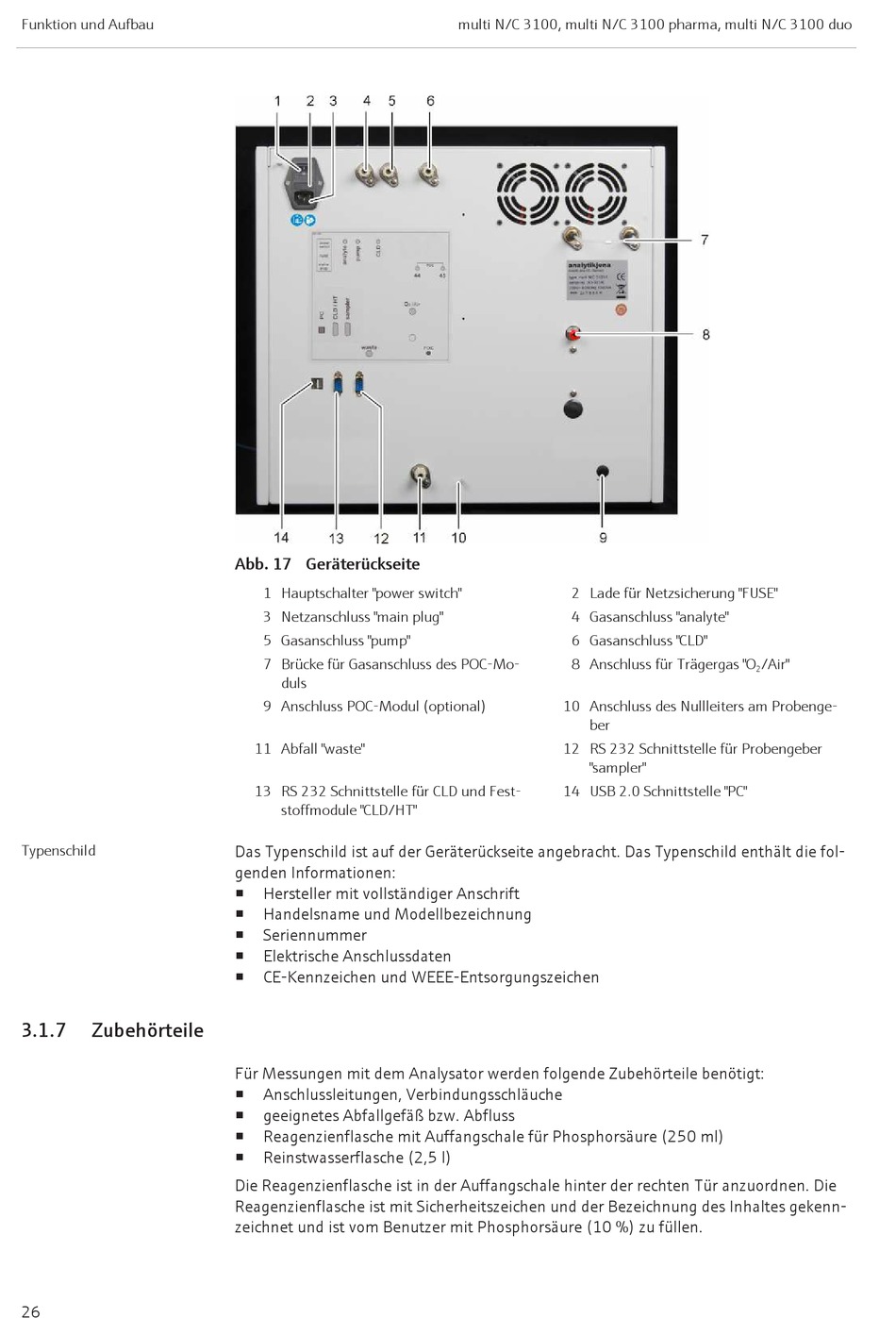

Abb. 17 Geräterückseite
1 Hauptschalter "power switch"
3 Netzanschluss "main plug"
5 Gasanschluss "pump"
7 Brücke für Gasanschluss des POC-Mo-
duls
9 Anschluss POC-Modul (optional)
11 Abfall "waste"
13 RS 232 Schnittstelle für CLD und Fest-
stoffmodule "CLD/HT"
Das Typenschild ist auf der Geräterückseite angebracht. Das Typenschild enthält die fol-
genden Informationen:
¡ Hersteller mit vollständiger Anschrift
¡ Handelsname und Modellbezeichnung
Seriennummer
¡
Elektrische Anschlussdaten
¡
CE-Kennzeichen und WEEE-Entsorgungszeichen
¡
Für Messungen mit dem Analysator werden folgende Zubehörteile benötigt:
¡ Anschlussleitungen, Verbindungsschläuche
¡ geeignetes Abfallgefäß bzw. Abfluss
¡ Reagenzienflasche mit Auffangschale für Phosphorsäure (250 ml)
Reinstwasserflasche (2,5 l)
¡
Die Reagenzienflasche ist in der Auffangschale hinter der rechten Tür anzuordnen. Die
Reagenzienflasche ist mit Sicherheitszeichen und der Bezeichnung des Inhaltes gekenn-
zeichnet und ist vom Benutzer mit Phosphorsäure (10 %) zu füllen.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
2 Lade für Netzsicherung "FUSE"
4 Gasanschluss "analyte"
6 Gasanschluss "CLD"
8 Anschluss für Trägergas "O
10 Anschluss des Nullleiters am Probenge-
ber
12 RS 232 Schnittstelle für Probengeber
"sampler"
14 USB 2.0 Schnittstelle "PC"
/Air"
