Installation und Inbetriebnahme
Inbetriebnahme des Probenge-
bers
60

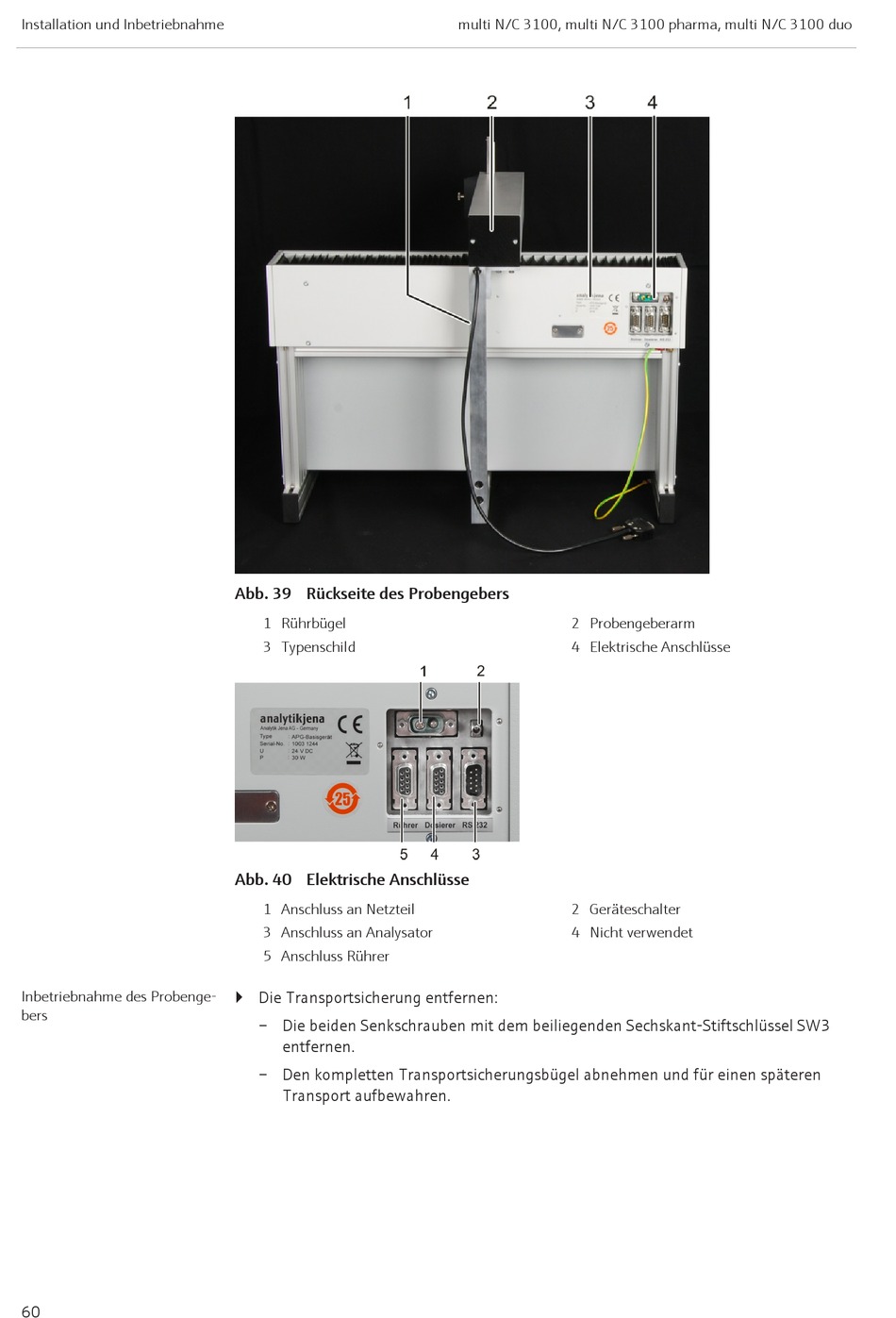

Abb. 39 Rückseite des Probengebers
1 Rührbügel
3 Typenschild
Abb. 40 Elektrische Anschlüsse
1 Anschluss an Netzteil
3 Anschluss an Analysator
5 Anschluss Rührer
} Die Transportsicherung entfernen:
– Die beiden Senkschrauben mit dem beiliegenden Sechskant-Stiftschlüssel SW3
entfernen.
– Den kompletten Transportsicherungsbügel abnehmen und für einen späteren
Transport aufbewahren.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
2 Probengeberarm
4 Elektrische Anschlüsse
2 Geräteschalter
4 Nicht verwendet
