Wartung und Pflege
96

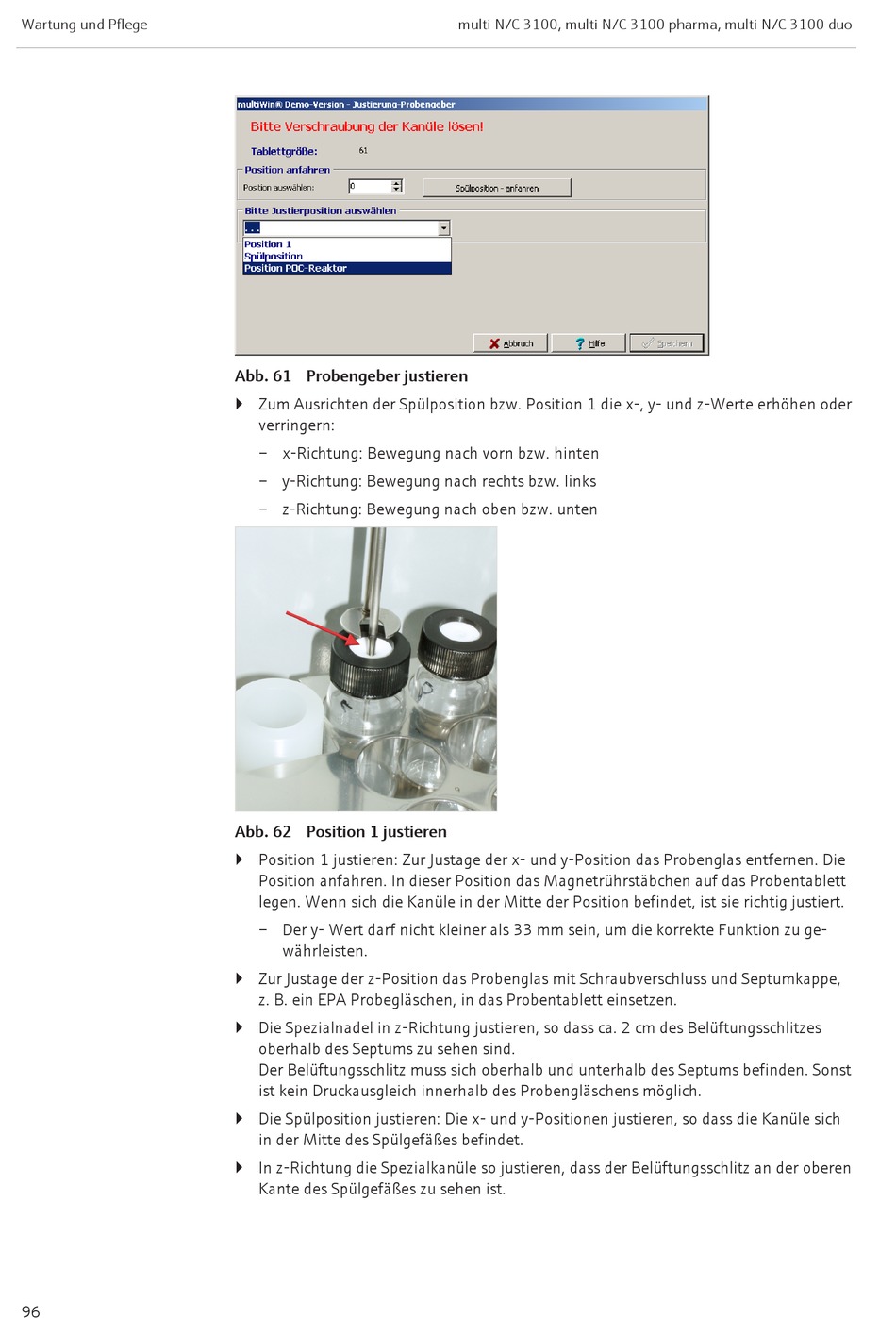

Abb. 61 Probengeber justieren
} Zum Ausrichten der Spülposition bzw. Position 1 die x-, y- und z-Werte erhöhen oder
verringern:
– x-Richtung: Bewegung nach vorn bzw. hinten
– y-Richtung: Bewegung nach rechts bzw. links
– z-Richtung: Bewegung nach oben bzw. unten
Abb. 62 Position 1 justieren
} Position 1 justieren: Zur Justage der x- und y-Position das Probenglas entfernen. Die
Position anfahren. In dieser Position das Magnetrührstäbchen auf das Probentablett
legen. Wenn sich die Kanüle in der Mitte der Position befindet, ist sie richtig justiert.
– Der y- Wert darf nicht kleiner als 33 mm sein, um die korrekte Funktion zu ge-
währleisten.
} Zur Justage der z-Position das Probenglas mit Schraubverschluss und Septumkappe,
z. B. ein EPA Probegläschen, in das Probentablett einsetzen.
} Die Spezialnadel in z-Richtung justieren, so dass ca. 2 cm des Belüftungsschlitzes
oberhalb des Septums zu sehen sind.
Der Belüftungsschlitz muss sich oberhalb und unterhalb des Septums befinden. Sonst
ist kein Druckausgleich innerhalb des Probengläschens möglich.
} Die Spülposition justieren: Die x- und y-Positionen justieren, so dass die Kanüle sich
in der Mitte des Spülgefäßes befindet.
} In z-Richtung die Spezialkanüle so justieren, dass der Belüftungsschlitz an der oberen
Kante des Spülgefäßes zu sehen ist.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
