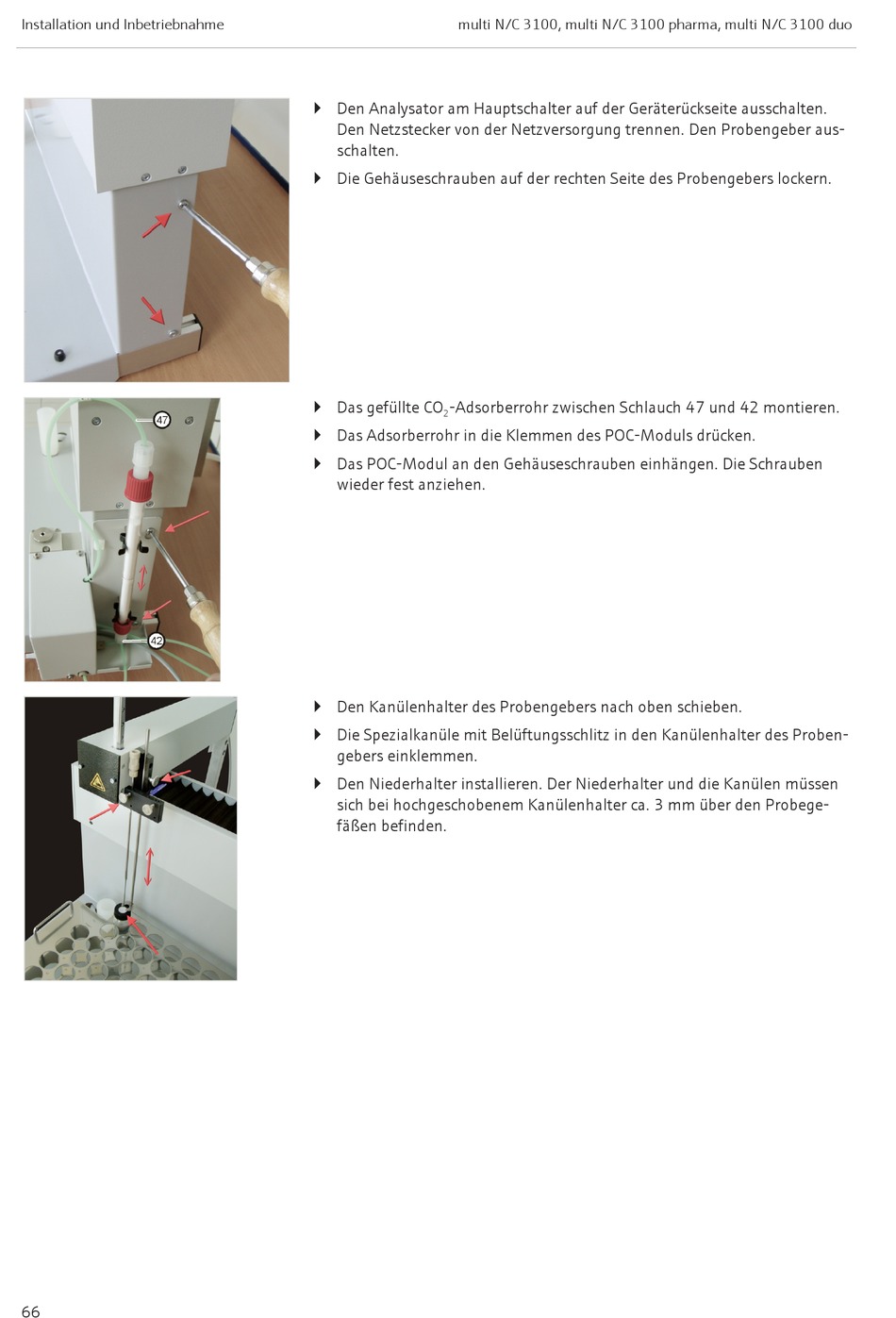

Analytik Jena multi N/C 3100 Bedienungsanleitung Seite 66

Installation und Inbetriebnahme
66
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
} Den Analysator am Hauptschalter auf der Geräterückseite ausschalten.
Den Netzstecker von der Netzversorgung trennen. Den Probengeber aus-
schalten.
} Die Gehäuseschrauben auf der rechten Seite des Probengebers lockern.
} Das gefüllte CO -Adsorberrohr zwischen Schlauch 47 und 42 montieren.
2
} Das Adsorberrohr in die Klemmen des POC-Moduls drücken.
} Das POC-Modul an den Gehäuseschrauben einhängen. Die Schrauben
wieder fest anziehen.
} Den Kanülenhalter des Probengebers nach oben schieben.
} Die Spezialkanüle mit Belüftungsschlitz in den Kanülenhalter des Proben-
gebers einklemmen.
} Den Niederhalter installieren. Der Niederhalter und die Kanülen müssen
sich bei hochgeschobenem Kanülenhalter ca. 3 mm über den Probege-
fäßen befinden.
