6.7.3

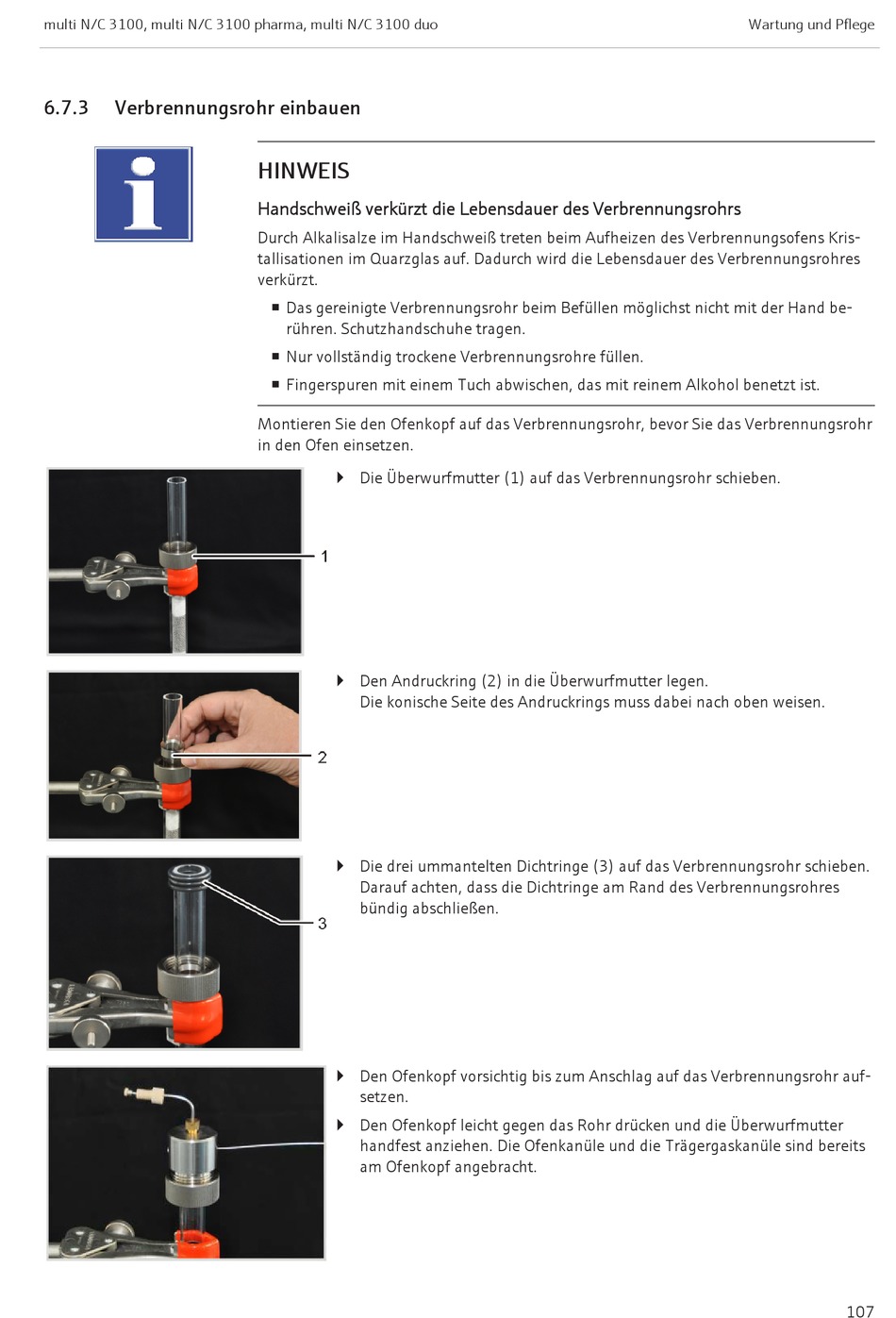

Verbrennungsrohr einbauen

HINWEIS
Handschweiß verkürzt die Lebensdauer des Verbrennungsrohrs
Durch Alkalisalze im Handschweiß treten beim Aufheizen des Verbrennungsofens Kris-
tallisationen im Quarzglas auf. Dadurch wird die Lebensdauer des Verbrennungsrohres
verkürzt.
¡ Das gereinigte Verbrennungsrohr beim Befüllen möglichst nicht mit der Hand be-
rühren. Schutzhandschuhe tragen.
¡ Nur vollständig trockene Verbrennungsrohre füllen.
¡ Fingerspuren mit einem Tuch abwischen, das mit reinem Alkohol benetzt ist.
Montieren Sie den Ofenkopf auf das Verbrennungsrohr, bevor Sie das Verbrennungsrohr
in den Ofen einsetzen.
} Die Überwurfmutter (1) auf das Verbrennungsrohr schieben.
} Den Andruckring (2) in die Überwurfmutter legen.
Die konische Seite des Andruckrings muss dabei nach oben weisen.
} Die drei ummantelten Dichtringe (3) auf das Verbrennungsrohr schieben.
Darauf achten, dass die Dichtringe am Rand des Verbrennungsrohres
bündig abschließen.
} Den Ofenkopf vorsichtig bis zum Anschlag auf das Verbrennungsrohr auf-
setzen.
} Den Ofenkopf leicht gegen das Rohr drücken und die Überwurfmutter
handfest anziehen. Die Ofenkanüle und die Trägergaskanüle sind bereits
am Ofenkopf angebracht.
