multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
3.1.4

Messgastrocknung und -reinigung

Kondensationsschlange
TIC-Kondensationsmodul

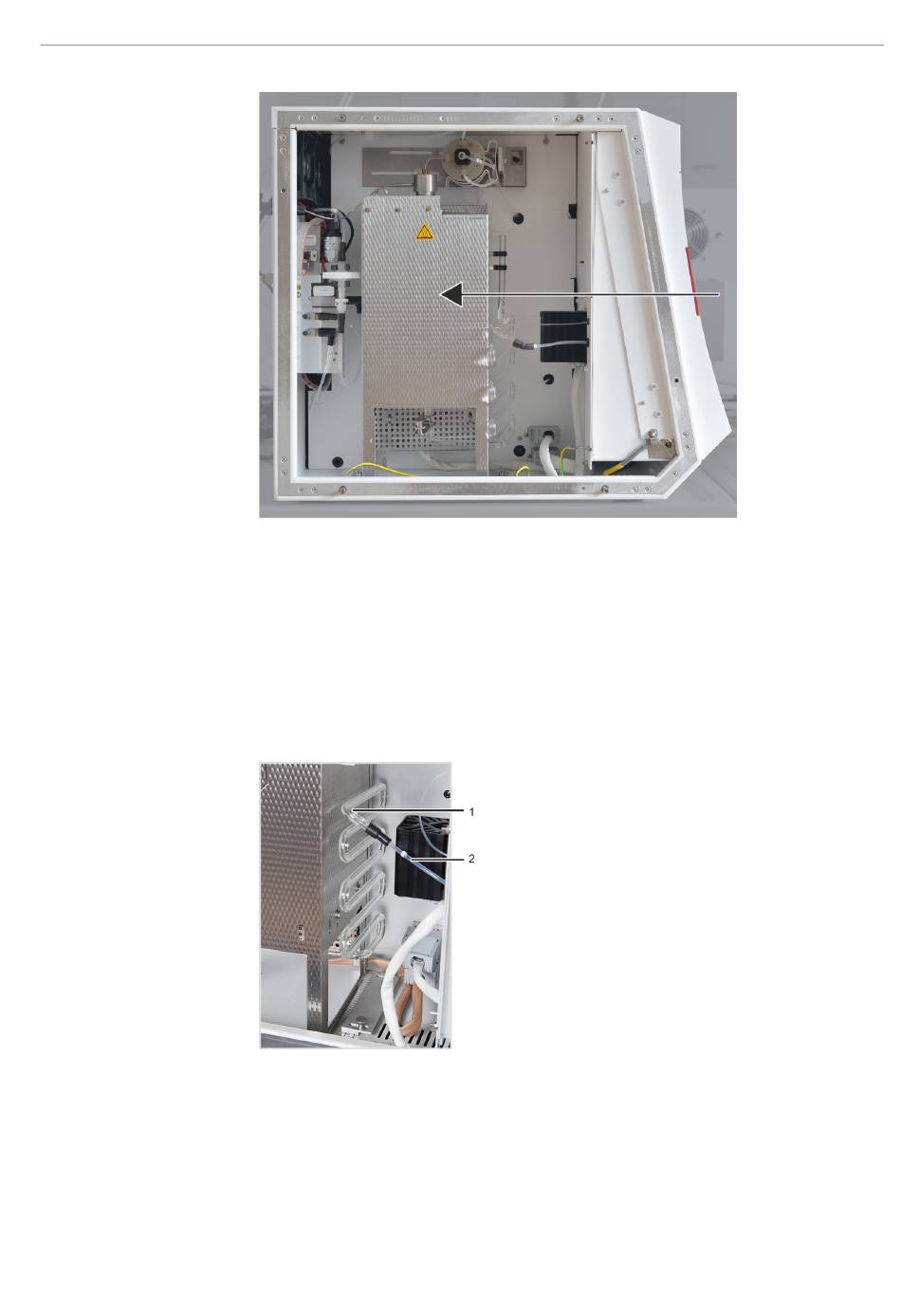

Abb. 10 Verbrennungsofen
Die Kondensationsschlange aus Glas befindet sich rechts neben dem Ofen und ist am
Ausgang des Verbrennungsrohrs befestigt.
Die Kondensationsschlange kühlt das Messgas schnell ab. Der im Messgas enthaltene
Wasserdampf kondensiert. Das Messgas-Wasser-Gemisch wird über eine Schlauchlei-
tung zum TIC-Kondensatgefäß geführt.
Abb. 11 Kondensationsschlange
1 Kondensationsschlange
Das TIC-Kondensationsmodul besteht aus dem TIC-Kondensatgefäß und einem Kühl-
block. Im TIC-Kondensatgefäß sind der TIC-Reaktor und der Gas-Flüssig-Separator kom-
biniert. Gleichzeitig trocknet der Kühlblock das Messgas.
Das TIC-Kondensationsmodul ist an der linken Frontseite angeordnet. Die Zuführung
des Messgas-Wasser-Gemischs erfolgt über den oberen linken Anschluss über den
Schlauch 1.
Funktion und Aufbau
2 Schlauch 1 zum TIC-Kondensatgefäß
21
