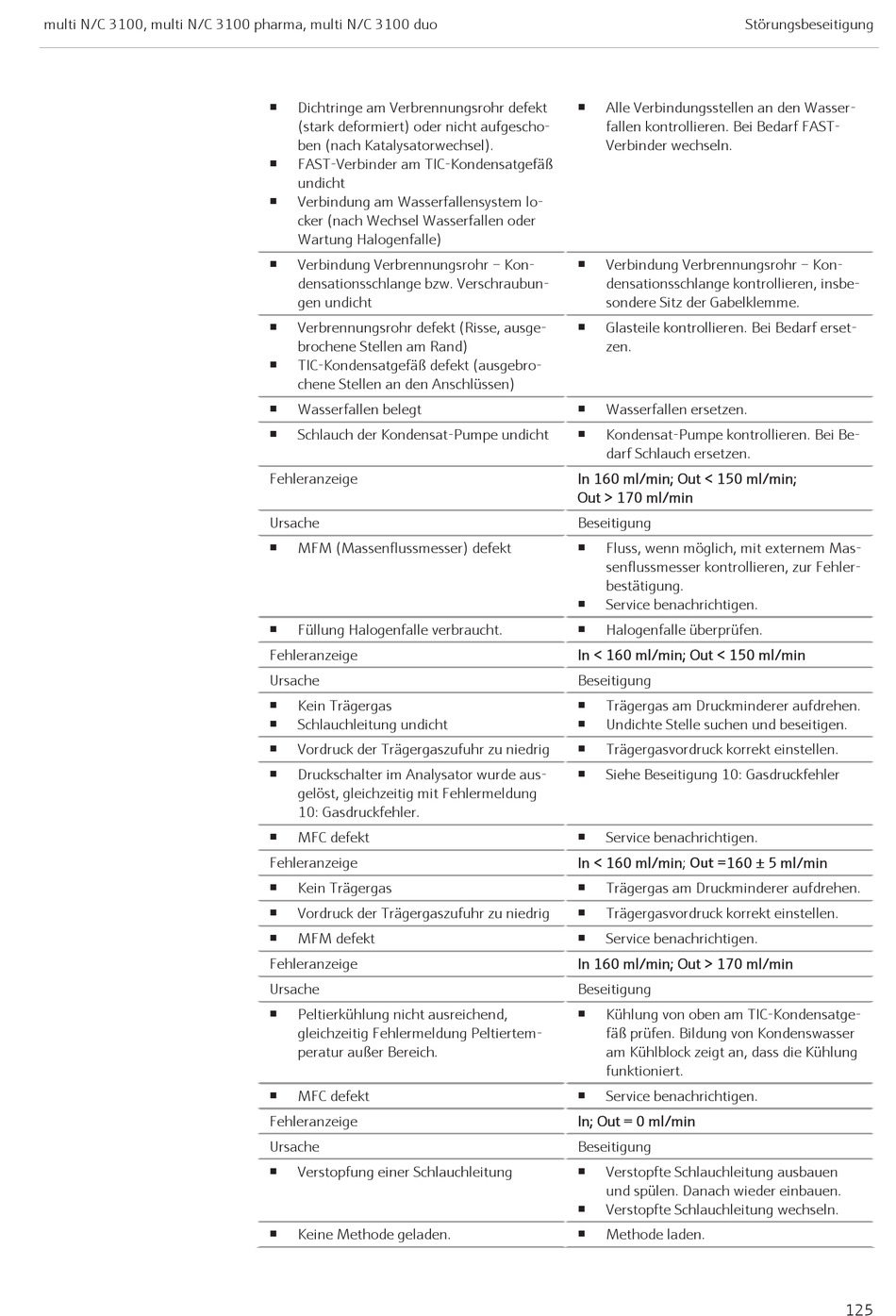

Analytik Jena multi N/C 3100 Bedienungsanleitung Seite 125

multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
Dichtringe am Verbrennungsrohr defekt
¡
(stark deformiert) oder nicht aufgescho-
ben (nach Katalysatorwechsel).
FAST-Verbinder am TIC-Kondensatgefäß
¡
undicht
Verbindung am Wasserfallensystem lo-
¡
cker (nach Wechsel Wasserfallen oder
Wartung Halogenfalle)
¡ Verbindung Verbrennungsrohr – Kon-
densationsschlange bzw. Verschraubun-
gen undicht
Verbrennungsrohr defekt (Risse, ausge-
¡
brochene Stellen am Rand)
TIC-Kondensatgefäß defekt (ausgebro-
¡
chene Stellen an den Anschlüssen)
Wasserfallen belegt
¡
¡ Schlauch der Kondensat-Pumpe undicht
Fehleranzeige
Ursache
¡ MFM (Massenflussmesser) defekt
¡ Füllung Halogenfalle verbraucht.
Fehleranzeige
Ursache
¡ Kein Trägergas
¡ Schlauchleitung undicht
¡ Vordruck der Trägergaszufuhr zu niedrig
Druckschalter im Analysator wurde aus-
¡
gelöst, gleichzeitig mit Fehlermeldung
10: Gasdruckfehler.
¡ MFC defekt
Fehleranzeige
Kein Trägergas
¡
Vordruck der Trägergaszufuhr zu niedrig
¡
¡ MFM defekt
Fehleranzeige
Ursache
Peltierkühlung nicht ausreichend,
¡
gleichzeitig Fehlermeldung Peltiertem-
peratur außer Bereich.
¡ MFC defekt
Fehleranzeige
Ursache
¡ Verstopfung einer Schlauchleitung
¡ Keine Methode geladen.
Störungsbeseitigung
Alle Verbindungsstellen an den Wasser-
¡
fallen kontrollieren. Bei Bedarf FAST-
Verbinder wechseln.
¡ Verbindung Verbrennungsrohr – Kon-
densationsschlange kontrollieren, insbe-
sondere Sitz der Gabelklemme.
Glasteile kontrollieren. Bei Bedarf erset-
¡
zen.
Wasserfallen ersetzen.
¡
¡ Kondensat-Pumpe kontrollieren. Bei Be-
darf Schlauch ersetzen.
In 160 ml/min; Out < 150 ml/min;
Out > 170 ml/min
Beseitigung
¡ Fluss, wenn möglich, mit externem Mas-
senflussmesser kontrollieren, zur Fehler-
bestätigung.
¡ Service benachrichtigen.
¡ Halogenfalle überprüfen.
In < 160 ml/min; Out < 150 ml/min
Beseitigung
¡ Trägergas am Druckminderer aufdrehen.
¡ Undichte Stelle suchen und beseitigen.
¡ Trägergasvordruck korrekt einstellen.
Siehe Beseitigung 10: Gasdruckfehler
¡
¡ Service benachrichtigen.
In < 160 ml/min; Out =160 ± 5 ml/min
Trägergas am Druckminderer aufdrehen.
¡
Trägergasvordruck korrekt einstellen.
¡
¡ Service benachrichtigen.
In 160 ml/min; Out > 170 ml/min
Beseitigung
Kühlung von oben am TIC-Kondensatge-
¡
fäß prüfen. Bildung von Kondenswasser
am Kühlblock zeigt an, dass die Kühlung
funktioniert.
¡ Service benachrichtigen.
In; Out = 0 ml/min
Beseitigung
¡ Verstopfte Schlauchleitung ausbauen
und spülen. Danach wieder einbauen.
¡ Verstopfte Schlauchleitung wechseln.
¡ Methode laden.
