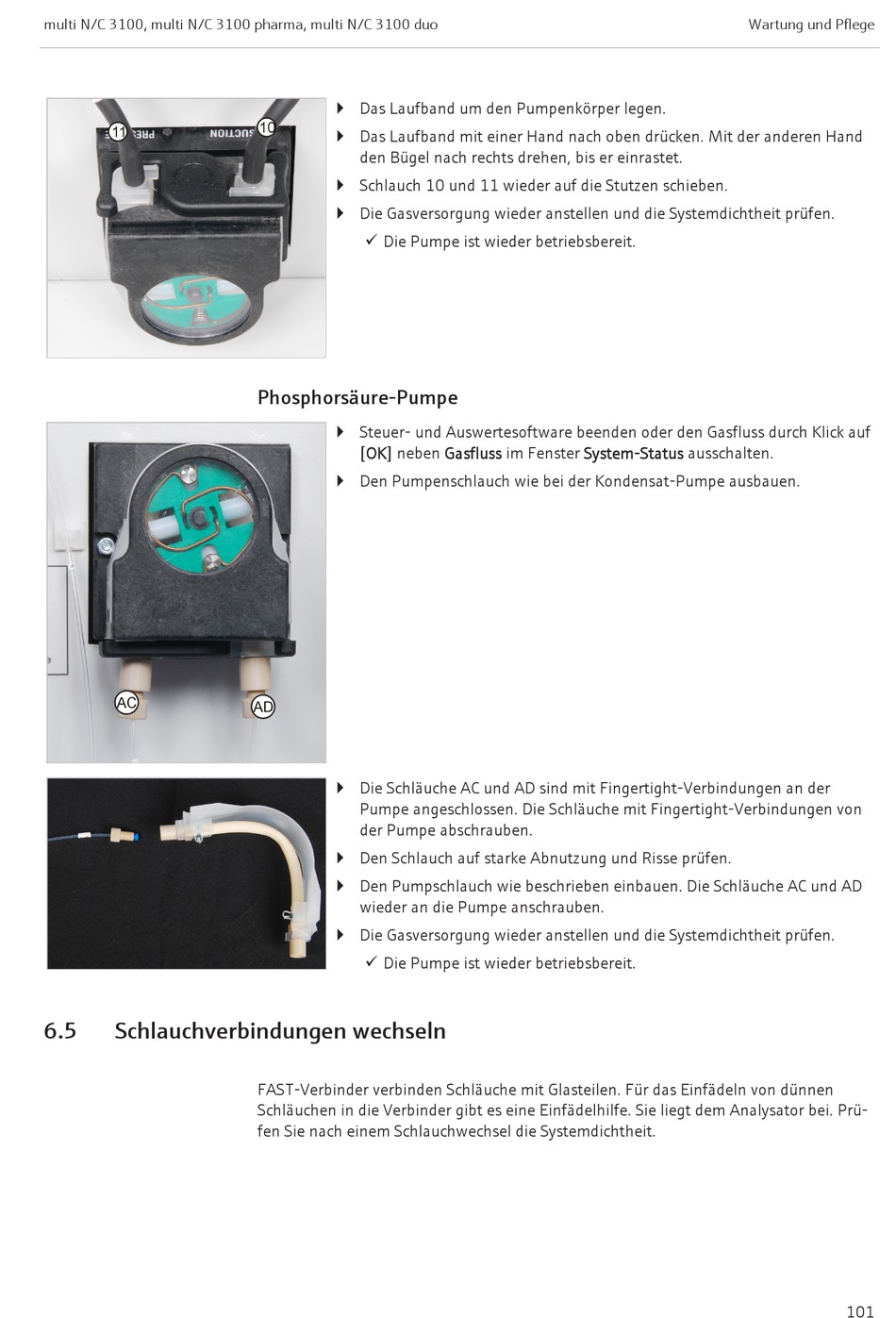

Phosphorsäure-Pumpe; Schlauchverbindungen Wechseln - Analytik Jena multi N/C 3100 Bedienungsanleitung

multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
6.5

Schlauchverbindungen wechseln

} Das Laufband um den Pumpenkörper legen.
} Das Laufband mit einer Hand nach oben drücken. Mit der anderen Hand
den Bügel nach rechts drehen, bis er einrastet.
} Schlauch 10 und 11 wieder auf die Stutzen schieben.
} Die Gasversorgung wieder anstellen und die Systemdichtheit prüfen.
ü Die Pumpe ist wieder betriebsbereit.
Phosphorsäure-Pumpe
} Steuer- und Auswertesoftware beenden oder den Gasfluss durch Klick auf
[OK] neben Gasfluss im Fenster System-Status ausschalten.
} Den Pumpenschlauch wie bei der Kondensat-Pumpe ausbauen.
} Die Schläuche AC und AD sind mit Fingertight-Verbindungen an der
Pumpe angeschlossen. Die Schläuche mit Fingertight-Verbindungen von
der Pumpe abschrauben.
} Den Schlauch auf starke Abnutzung und Risse prüfen.
} Den Pumpschlauch wie beschrieben einbauen. Die Schläuche AC und AD
wieder an die Pumpe anschrauben.
} Die Gasversorgung wieder anstellen und die Systemdichtheit prüfen.
ü Die Pumpe ist wieder betriebsbereit.
FAST-Verbinder verbinden Schläuche mit Glasteilen. Für das Einfädeln von dünnen
Schläuchen in die Verbinder gibt es eine Einfädelhilfe. Sie liegt dem Analysator bei. Prü-
fen Sie nach einem Schlauchwechsel die Systemdichtheit.
Wartung und Pflege
101
