Wartung und Pflege
Wasserfallen an Gasbox
114

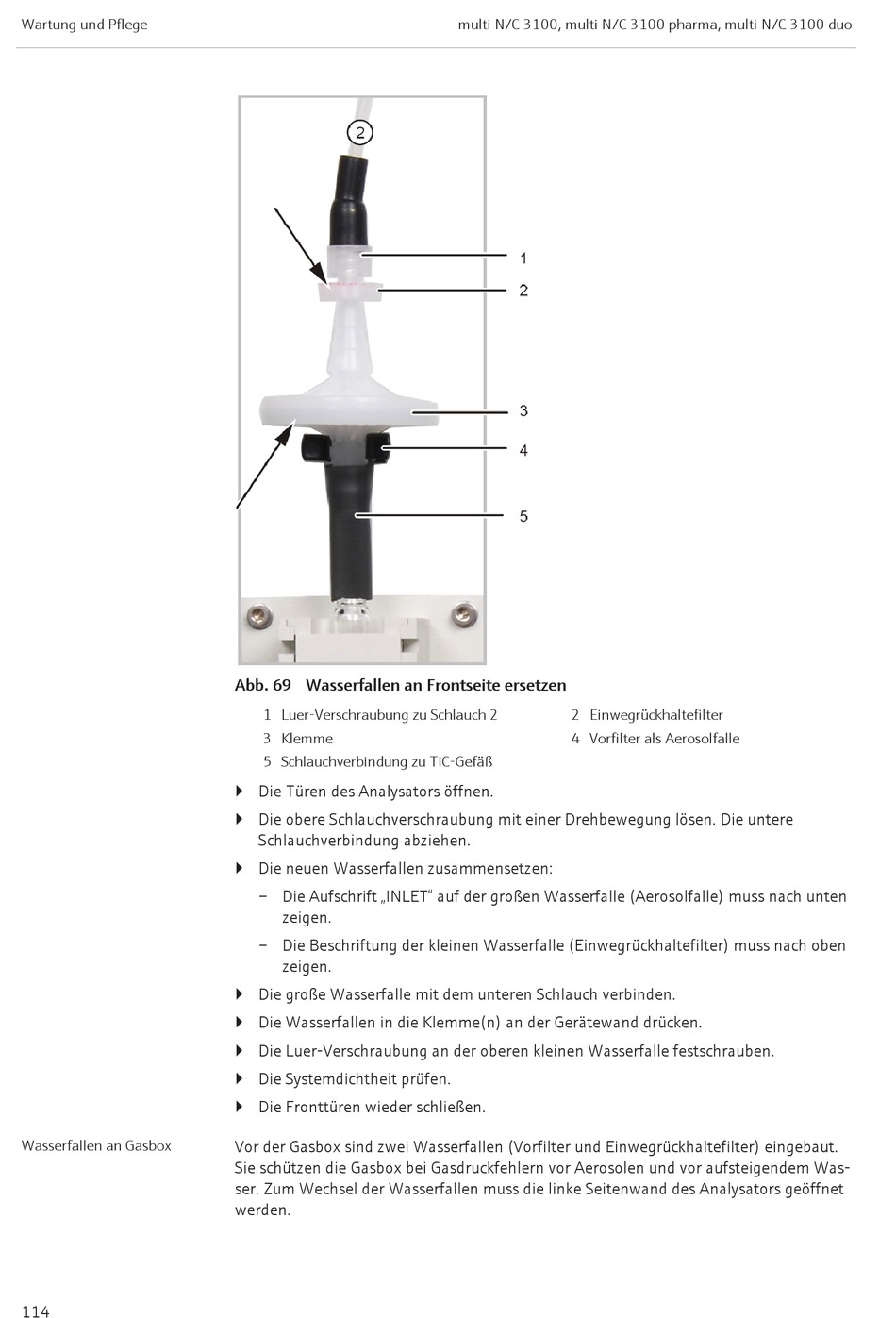

Abb. 69 Wasserfallen an Frontseite ersetzen
1 Luer-Verschraubung zu Schlauch 2
3 Klemme
5 Schlauchverbindung zu TIC-Gefäß
} Die Türen des Analysators öffnen.
} Die obere Schlauchverschraubung mit einer Drehbewegung lösen. Die untere
Schlauchverbindung abziehen.
} Die neuen Wasserfallen zusammensetzen:
– Die Aufschrift „INLET" auf der großen Wasserfalle (Aerosolfalle) muss nach unten
zeigen.
– Die Beschriftung der kleinen Wasserfalle (Einwegrückhaltefilter) muss nach oben
zeigen.
} Die große Wasserfalle mit dem unteren Schlauch verbinden.
} Die Wasserfallen in die Klemme(n) an der Gerätewand drücken.
} Die Luer-Verschraubung an der oberen kleinen Wasserfalle festschrauben.
} Die Systemdichtheit prüfen.
} Die Fronttüren wieder schließen.
Vor der Gasbox sind zwei Wasserfallen (Vorfilter und Einwegrückhaltefilter) eingebaut.
Sie schützen die Gasbox bei Gasdruckfehlern vor Aerosolen und vor aufsteigendem Was-
ser. Zum Wechsel der Wasserfallen muss die linke Seitenwand des Analysators geöffnet
werden.
