Installation und Inbetriebnahme
Aufbau
64
Die POC-Module bestehen aus den folgenden Komponenten:
¡ POC–Reaktor mit Septum
¡ Ventileinheit für den automatischen Betrieb mit Probengeber
¡ Probenansaugkanüle speziell für Septum Vials
CO -Adsorber mit LiOH
¡
2
Probentablett mit 61 Positionen (im Lieferumfang des Probengebers)
¡

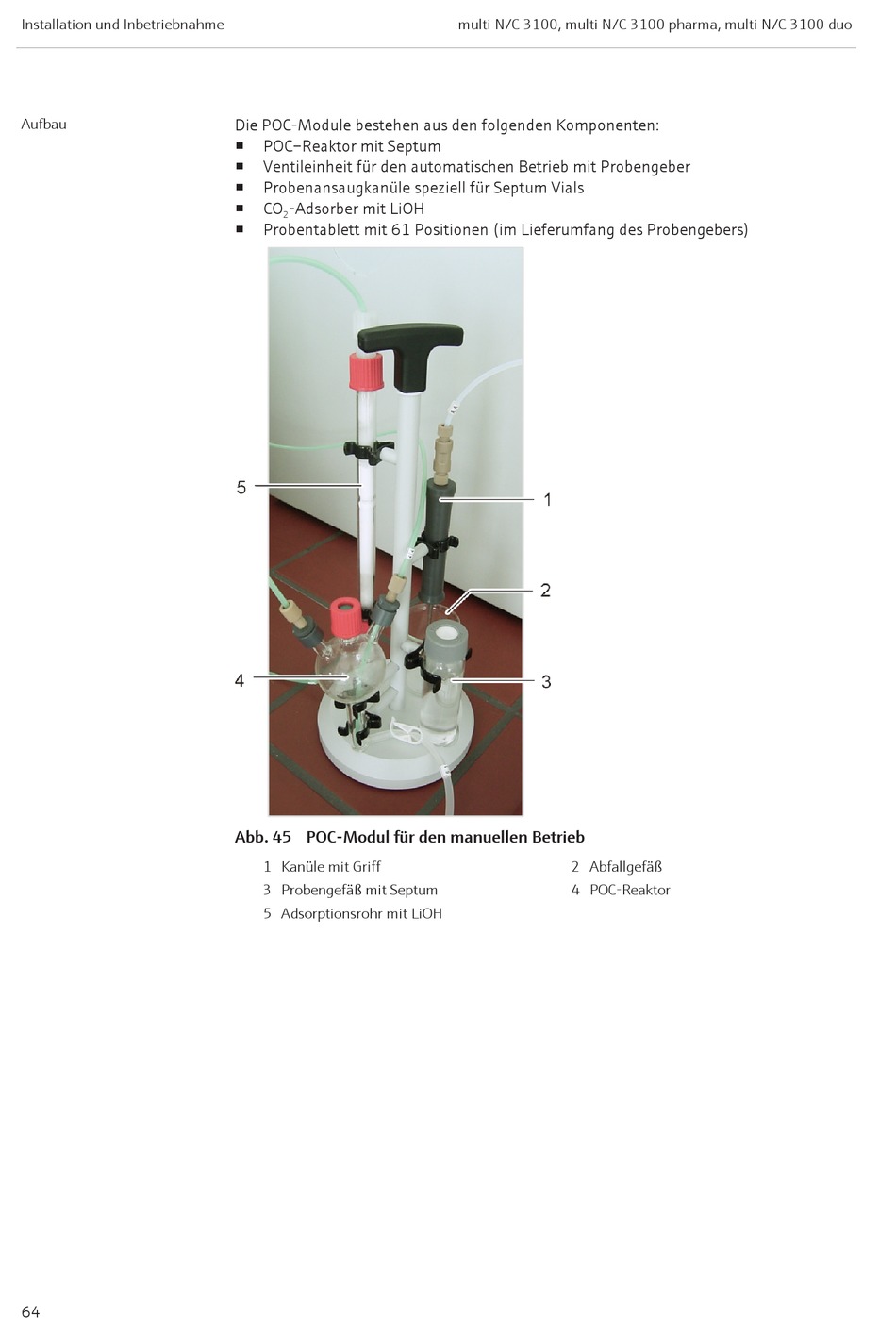

Abb. 45 POC-Modul für den manuellen Betrieb
1 Kanüle mit Griff
3 Probengefäß mit Septum
5 Adsorptionsrohr mit LiOH
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
2 Abfallgefäß
4 POC-Reaktor
