Wartung und Pflege
108
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo

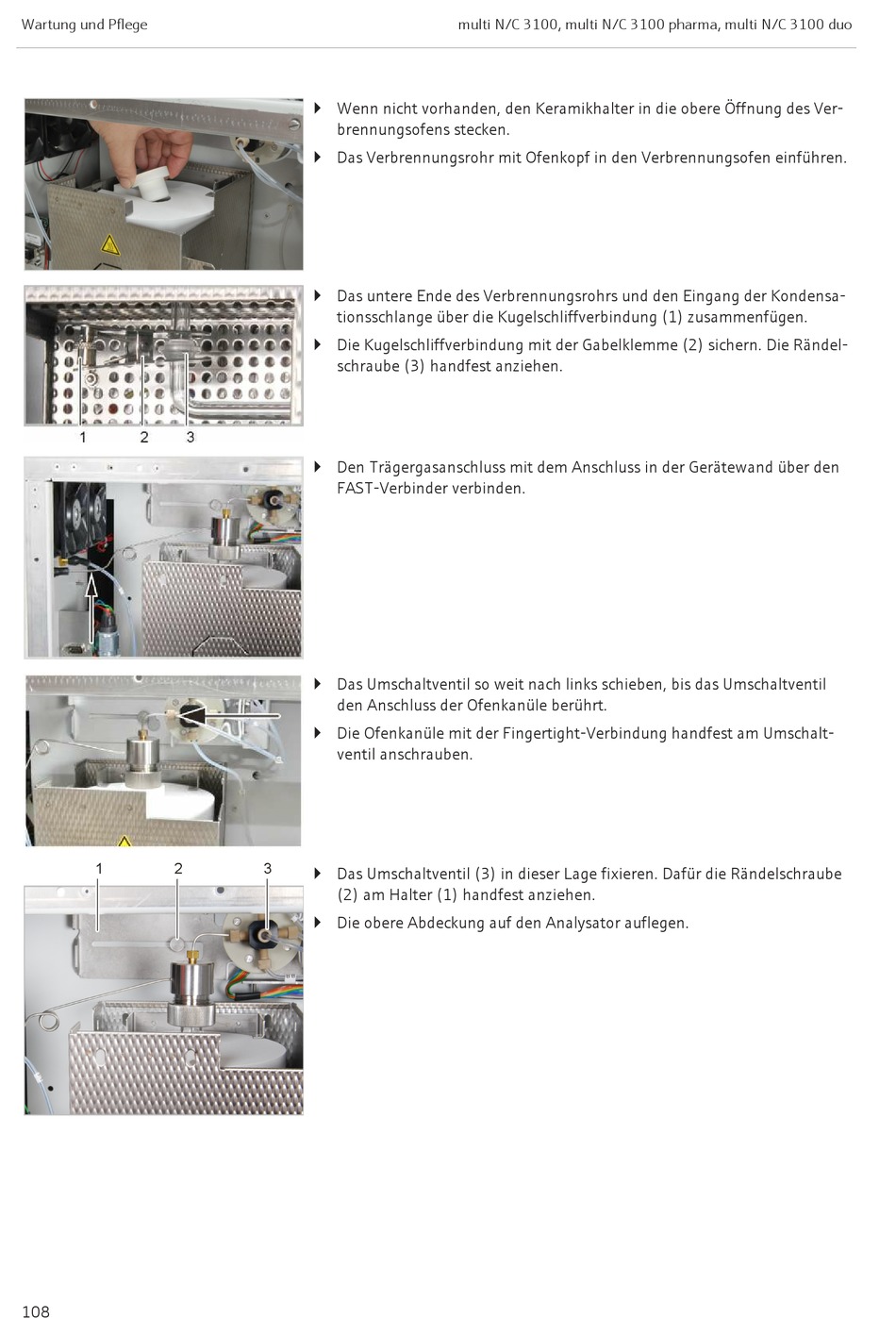

} Wenn nicht vorhanden, den Keramikhalter in die obere Öffnung des Ver-
brennungsofens stecken.
} Das Verbrennungsrohr mit Ofenkopf in den Verbrennungsofen einführen.
} Das untere Ende des Verbrennungsrohrs und den Eingang der Kondensa-
tionsschlange über die Kugelschliffverbindung (1) zusammenfügen.
} Die Kugelschliffverbindung mit der Gabelklemme (2) sichern. Die Rändel-
schraube (3) handfest anziehen.
} Den Trägergasanschluss mit dem Anschluss in der Gerätewand über den
FAST-Verbinder verbinden.
} Das Umschaltventil so weit nach links schieben, bis das Umschaltventil
den Anschluss der Ofenkanüle berührt.
} Die Ofenkanüle mit der Fingertight-Verbindung handfest am Umschalt-
ventil anschrauben.
} Das Umschaltventil (3) in dieser Lage fixieren. Dafür die Rändelschraube
(2) am Halter (1) handfest anziehen.
} Die obere Abdeckung auf den Analysator auflegen.
