Wartung und Pflege
98

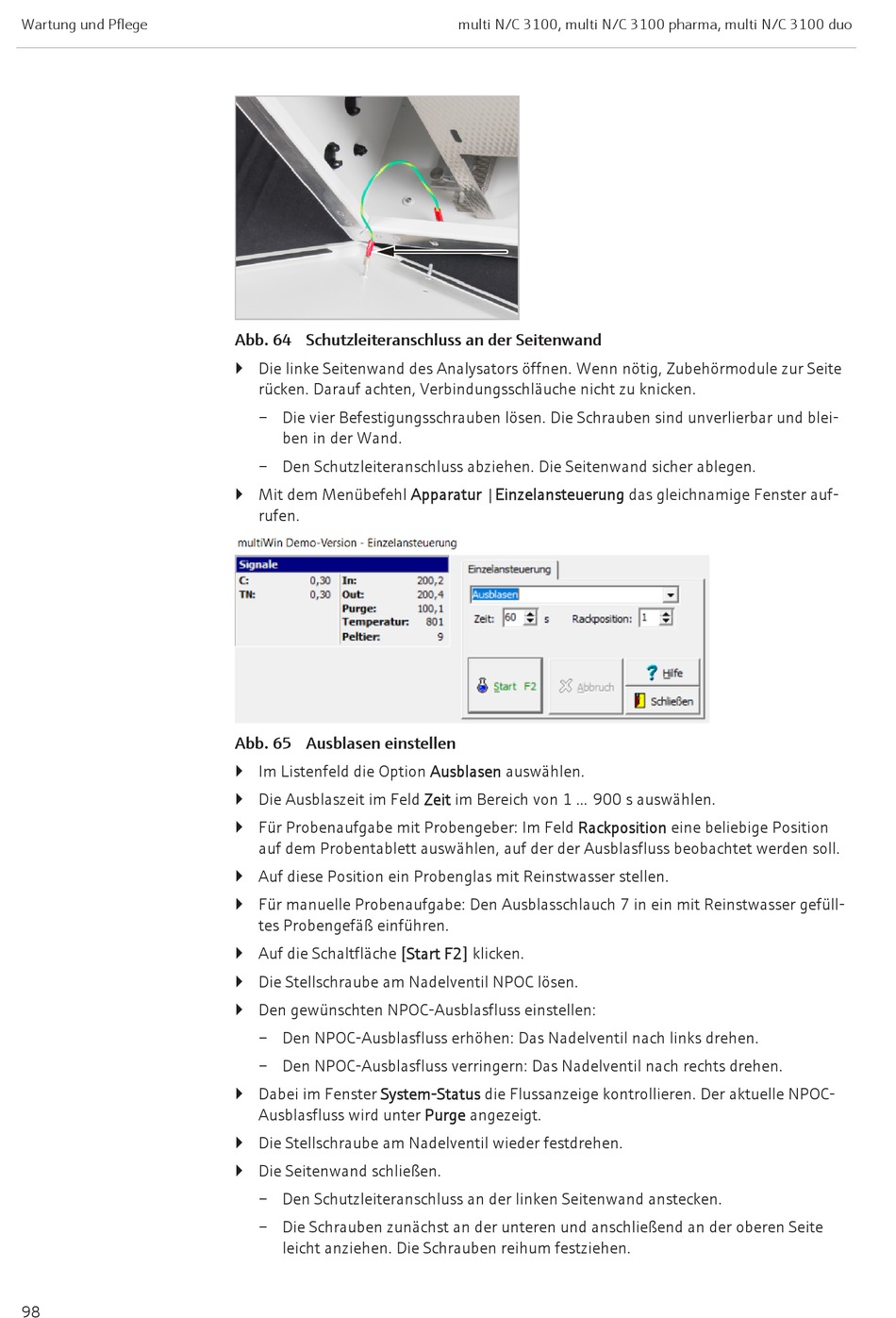

Abb. 64 Schutzleiteranschluss an der Seitenwand
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmodule zur Seite
rücken. Darauf achten, Verbindungsschläuche nicht zu knicken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlierbar und blei-
ben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Mit dem Menübefehl Apparatur |Einzelansteuerung das gleichnamige Fenster auf-
rufen.
Abb. 65 Ausblasen einstellen
} Im Listenfeld die Option Ausblasen auswählen.
} Die Ausblaszeit im Feld Zeit im Bereich von 1 ... 900 s auswählen.
} Für Probenaufgabe mit Probengeber: Im Feld Rackposition eine beliebige Position
auf dem Probentablett auswählen, auf der der Ausblasfluss beobachtet werden soll.
} Auf diese Position ein Probenglas mit Reinstwasser stellen.
} Für manuelle Probenaufgabe: Den Ausblasschlauch 7 in ein mit Reinstwasser gefüll-
tes Probengefäß einführen.
} Auf die Schaltfläche [Start F2] klicken.
} Die Stellschraube am Nadelventil NPOC lösen.
} Den gewünschten NPOC-Ausblasfluss einstellen:
– Den NPOC-Ausblasfluss erhöhen: Das Nadelventil nach links drehen.
– Den NPOC-Ausblasfluss verringern: Das Nadelventil nach rechts drehen.
} Dabei im Fenster System-Status die Flussanzeige kontrollieren. Der aktuelle NPOC-
Ausblasfluss wird unter Purge angezeigt.
} Die Stellschraube am Nadelventil wieder festdrehen.
} Die Seitenwand schließen.
– Den Schutzleiteranschluss an der linken Seitenwand anstecken.
– Die Schrauben zunächst an der unteren und anschließend an der oberen Seite
leicht anziehen. Die Schrauben reihum festziehen.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
