multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
3.1.1

Probenaufgabesystem

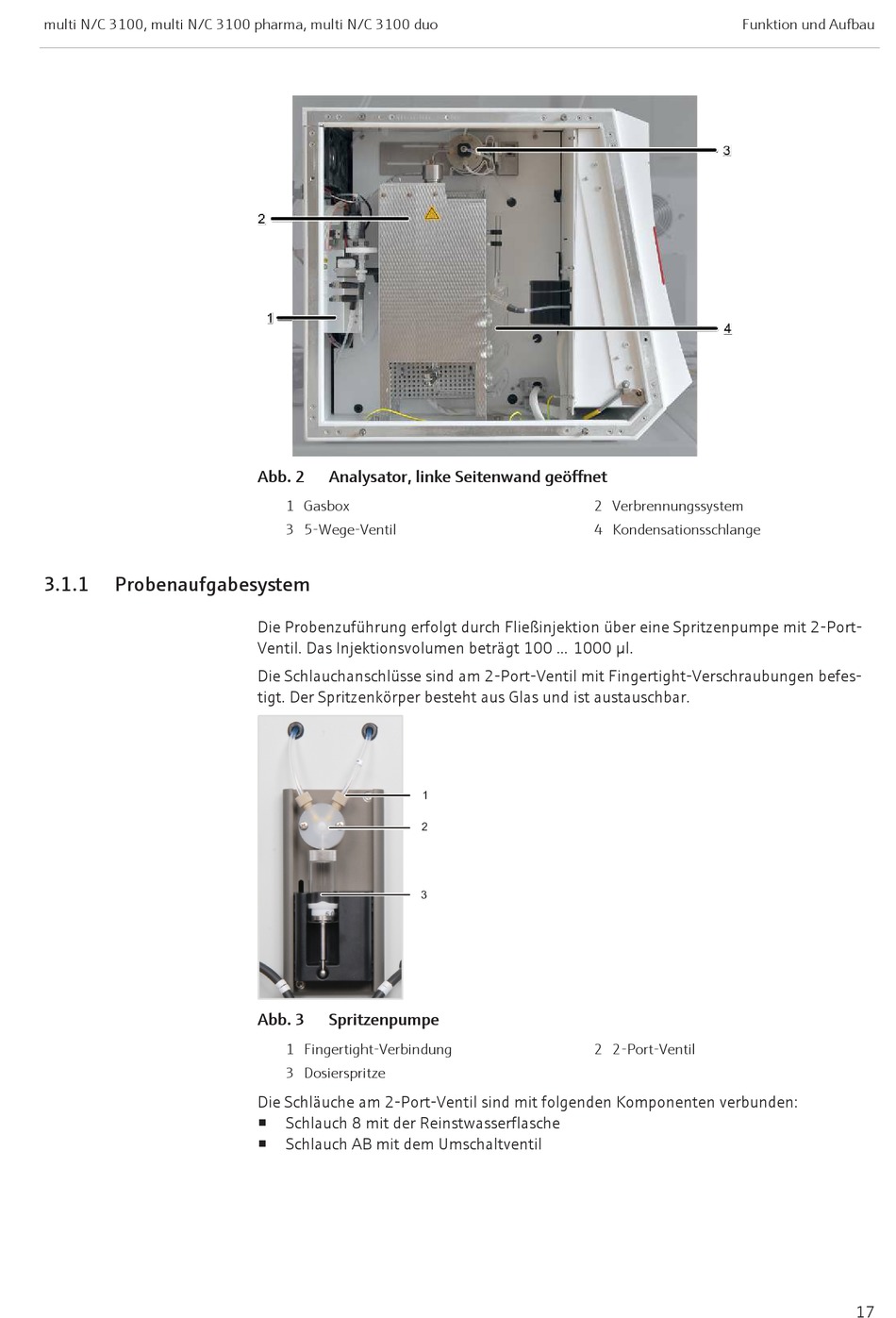

Abb. 2 Analysator, linke Seitenwand geöffnet
1 Gasbox
3 5-Wege-Ventil
Die Probenzuführung erfolgt durch Fließinjektion über eine Spritzenpumpe mit 2-Port-
Ventil. Das Injektionsvolumen beträgt 100 ... 1000 µl.
Die Schlauchanschlüsse sind am 2-Port-Ventil mit Fingertight-Verschraubungen befes-
tigt. Der Spritzenkörper besteht aus Glas und ist austauschbar.
Abb. 3 Spritzenpumpe
1 Fingertight-Verbindung
3 Dosierspritze
Die Schläuche am 2-Port-Ventil sind mit folgenden Komponenten verbunden:
¡ Schlauch 8 mit der Reinstwasserflasche
Schlauch AB mit dem Umschaltventil
¡
Funktion und Aufbau
2 Verbrennungssystem
4 Kondensationsschlange
2 2-Port-Ventil
17
