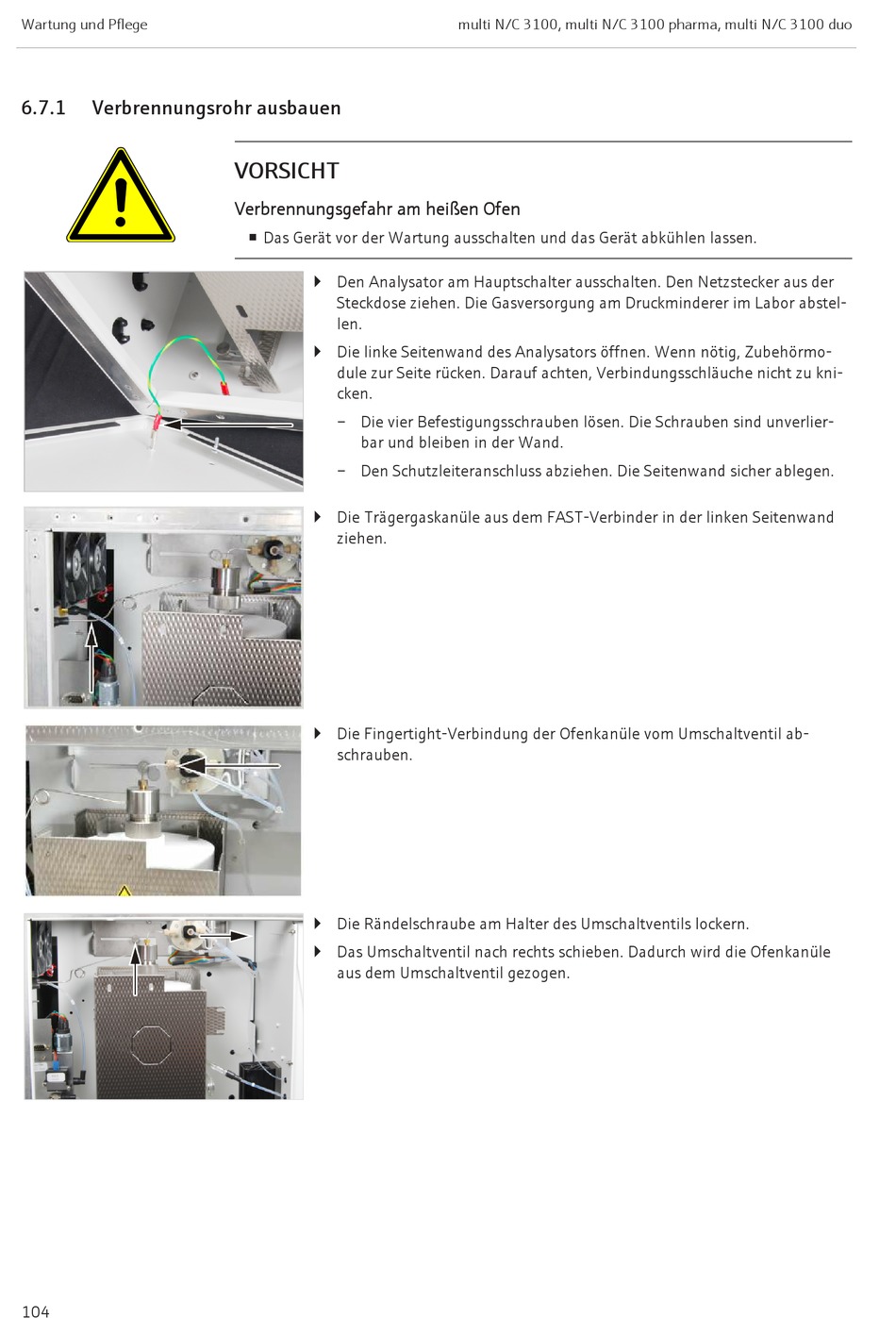

Verbrennungsrohr Ausbauen - Analytik Jena multi N/C 3100 Bedienungsanleitung

Wartung und Pflege
6.7.1

Verbrennungsrohr ausbauen

104
VORSICHT
Verbrennungsgefahr am heißen Ofen
¡ Das Gerät vor der Wartung ausschalten und das Gerät abkühlen lassen.
} Den Analysator am Hauptschalter ausschalten. Den Netzstecker aus der
Steckdose ziehen. Die Gasversorgung am Druckminderer im Labor abstel-
len.
} Die linke Seitenwand des Analysators öffnen. Wenn nötig, Zubehörmo-
dule zur Seite rücken. Darauf achten, Verbindungsschläuche nicht zu kni-
cken.
– Die vier Befestigungsschrauben lösen. Die Schrauben sind unverlier-
bar und bleiben in der Wand.
– Den Schutzleiteranschluss abziehen. Die Seitenwand sicher ablegen.
} Die Trägergaskanüle aus dem FAST-Verbinder in der linken Seitenwand
ziehen.
} Die Fingertight-Verbindung der Ofenkanüle vom Umschaltventil ab-
schrauben.
} Die Rändelschraube am Halter des Umschaltventils lockern.
} Das Umschaltventil nach rechts schieben. Dadurch wird die Ofenkanüle
aus dem Umschaltventil gezogen.
multi N/C 3100, multi N/C 3100 pharma, multi N/C 3100 duo
