Abb. 12 Gasanschlüsse An Der Geräterückseite; Abb. 13 Filter Am Gasausgang Des Spülgases - Analytik Jena multi EA 5000 Betriebsanleitung

Gasanschlüsse an der Geräterückseite
multi EA 5000
Die Gasanschlüsse befinden sich an der Geräterückseite. Die Gasversorgungen
für Sauerstoff und Argon sind über die zum Lieferumfang gehörenden Verbin-
dungsschläuche (6 x 4) mm an die Anschlüsse „IN O2" bzw. „IN Ar" anzuschließen.
1 Gasausgang Ar/O zum ABD
2
2 Gaseingang Sauerstoff (O
3 Gaseingang Argon (Ar)

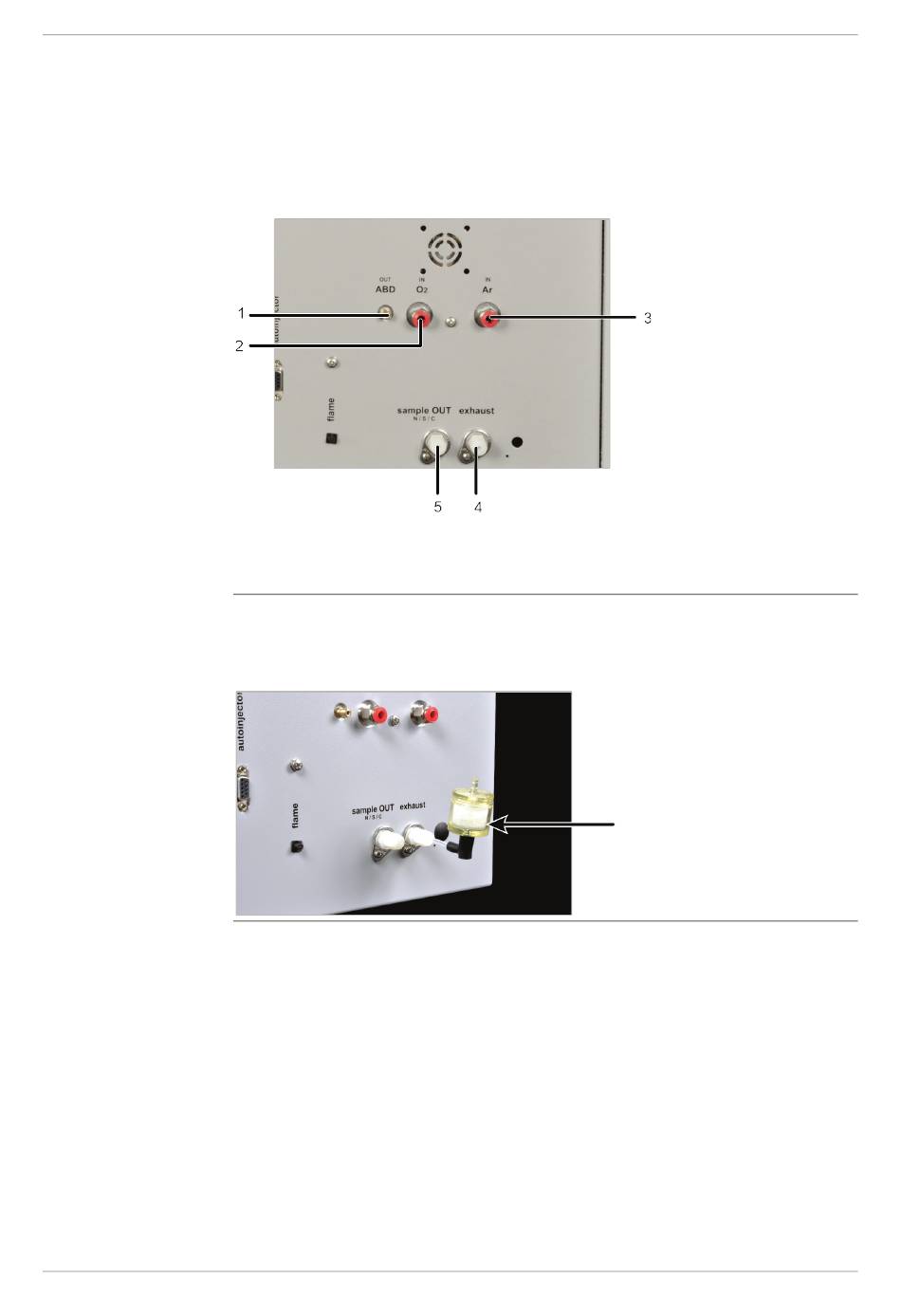

Abb. 12 Gasanschlüsse an der Geräterückseite
Am Gasausgang des Spülgases wird ein Filter angeschlossen, um die Pumpge-
räusche der Spülgaspumpe zu dämpfen und Lärmbelastung zu mildern.
Abb. 13 Filter am Gasausgang des Spülgases
4
) 5
2
Version 01.16
Technische Beschreibung
Ausgang Spülgas des Membrantrockners
Gasausgang zum S/N/C-Modul
