Betriebsanleitung | Ethernet over Coax Master/Endpoint
4. Installation
Zum Anschluss des EOC-Masters ans Internet benötigen Sie einen Router. Typische Router sind:
•
xDSL-Router von Telefonanbietern
•
xPON-Router für Glasfaser FttH-Anschlüsse
•
DOCSIS-Kabelmodems von Kabelnetzbetreibern
•
LTE-Router für Mobilfunk.
Das EOC-Master moduliert die IP-Daten und speist sie über den G.hn-Ausgang in das koaxiale Netzwerk ein.
Die Daten können an den EoC-Endpoints empfangen werden.
Internetanfragen, der an den EOC-Endpoints angeschlossenen Geräte (PCs, Notebooks etc.), werden über den
EoC-Master ans Internet weitergegeben.
•
Das Koaxialkabelnetz muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet sein.
•
Die EOC-Geräte verwenden den Frequenzbereich von 5...204 MHz.
•
Alle Komponenten im Koaxialkabelnetz müssen in diesem Frequenzbereich Rückkanal-fähig sein.
•
Der Frequenzbereich von 5...204 MHz muss frei sein.

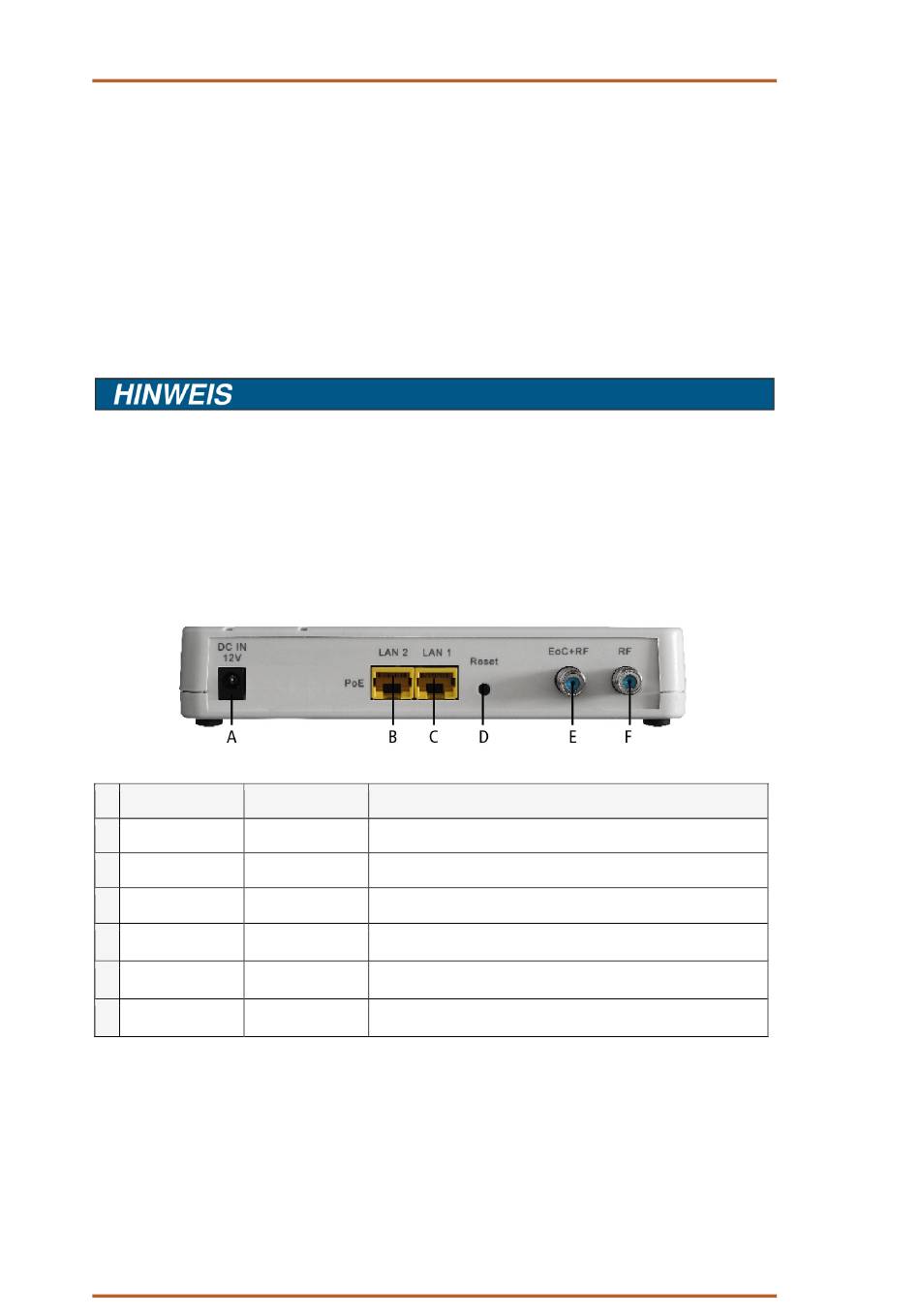

4.1. Anschlüsse auf der Rückseite:
4.1.1. EOC 30-01 | EOC 30-21
Beschriftung Typ
A DC IN 12V DC
B LAN2 (PoE) RJ-45
C LAN1 RJ-45
D Reset –
E EoC+RF F
F RF F
Seite 12 von 40 AXING-BA_EOC-30-xx.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2022-01-17
Funktion
Anschluss für das Steckernetzteil
100/1000 Base-T Gigabit Ethernet Anschluss, mit PoE-Funktion.
100/1000 Base-T Gigabit Ethernet Anschluss
Reset-Taste
EOC-Anschluss
Nicht belegen
