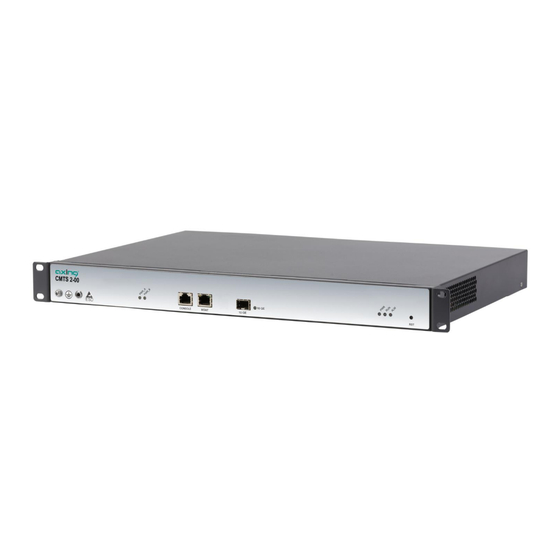

axing CMTS 2-00 Betriebsanleitung

Cable modem termination system
Vorschau ausblenden Andere Handbücher für CMTS 2-00:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
CMTS 2-00
Cable Modem Termination
System
Betriebsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für axing CMTS 2-00

Inhaltszusammenfassung für axing CMTS 2-00

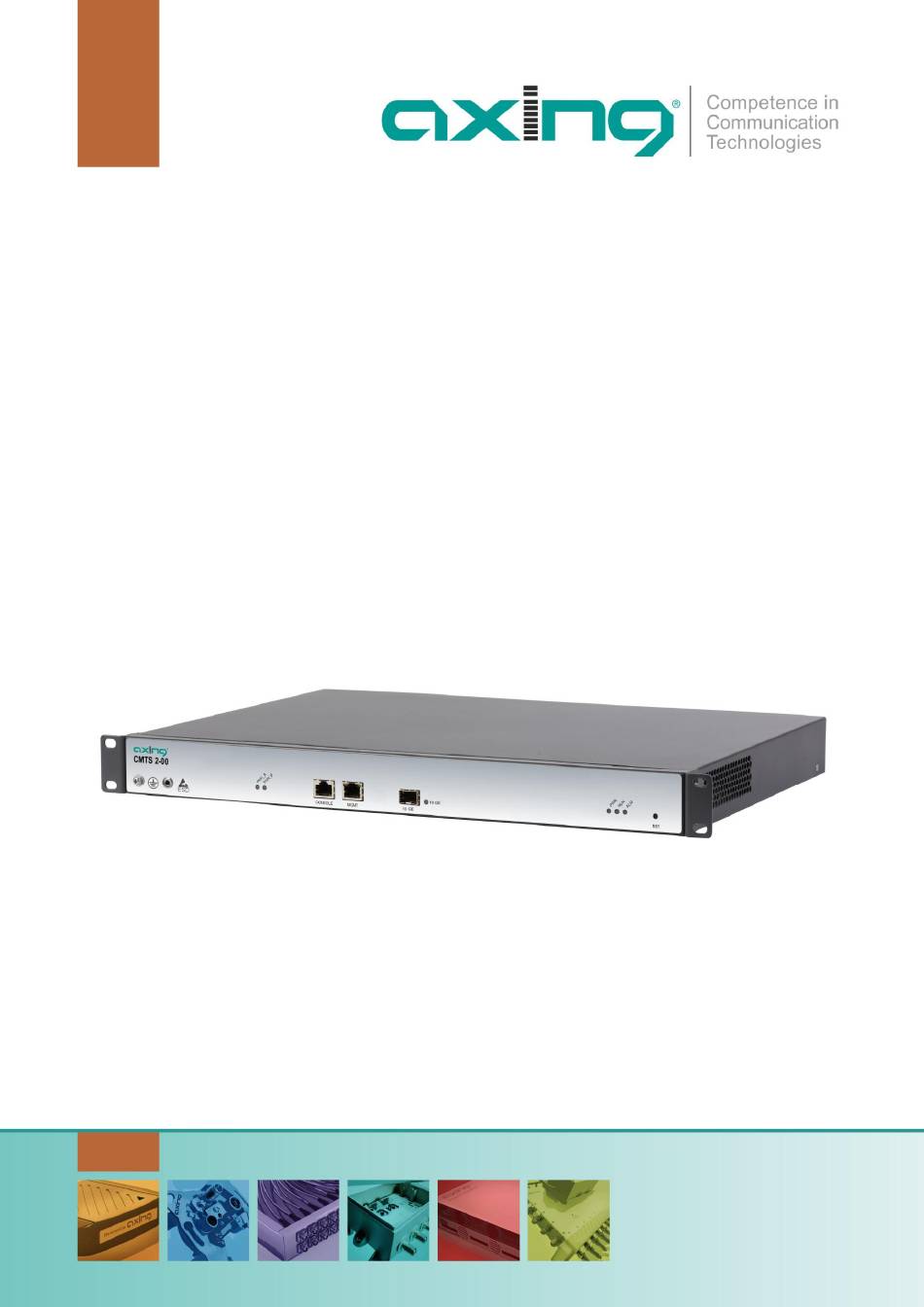

  • Seite 1 CMTS 2-00 Cable Modem Termination System Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System Inhaltsverzeichnis Produktbeschreibung ........................... 4 1.1. Allgemein ............................4 1.1.1. Anwendungsbeispiel – CMTS-Lösung für eine Schule ..............5 1.2. Lieferungumfang..........................6 1.3. Verfügbares Zubehör ........................... 6 1.4. Anzeigeelemente und Anschlüsse ......................6 1.4.1.
  • Seite 3 èBenutzen Sie das Gerät ausschließlich wie in dieser Betriebsanleitung beschrieben und insbesondere nach dem Stand der Technik. Wird das Gerät für andere Einsätze verwendet, wird keine Gewährleistung übernommen! Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden Richtlinien entsprechen. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen.

  • Seite 4: Produktbeschreibung

    Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System 1. Produktbeschreibung 1.1. Allgemein Ein Cable Modem Termination System (CMTS) erlaubt die professionelle Einspeisung von IP-Diensten in Koaxial-Kabelanlagen. Den Internet-Zugang für die Nutzer bieten dann DOCSIS-Kabelmodems. Das CMTS stellt die Verbindung zum Internet-Backbone für bis zu 1.000 Modems her. Der Downstream- Modulator moduliert die Daten, die vom Internet kommen, auf einen oder mehrere Träger und sendet die...

  • Seite 5: Anwendungsbeispiel - Cmts-Lösung Für Eine Schule

    1.1.1. Anwendungsbeispiel – CMTS-Lösung für eine Schule Über das CMTS 2-00 werden IP-Diensten in die Kabelanlage eingespeist. Den Internet-Zugang bieten dann die DOCSIS-Kabelmodems CMO 1-01 oder 2-01. Die eventuell zusätzlich nötige bzw. mögliche Fernsehversorgung erfolgt über einen Kabelanschluss, über eine Kopfstelle mit SAT-Empfang (Abb. oben) oder auch über eine bestehende SAT-ZF-Installation (Einspeisung des CMTS-Signals über den terrestrischen Eingang des...

  • Seite 6: Lieferumfang

    Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System 1.2. Lieferumfang 1 × CMTS 2-00 Cable Modem Termination System 1 × Netzkabel 1 × Erdungskabel 1 × Netzwerkkabel 1 × Quickstart-Anleitung 1.3. Verfügbares Zubehör BZU 65-85 Diplexer 65/85 MHz CZU 2-00 Zusätzliche Stromversorgungseinheit für CMTS 2-00...

  • Seite 7: Anschlüsse An Der Vorderseite

    1.4.2. Anschlüsse an der Vorderseite 1.4.3. Anschlüsse auf der Rückseite 2021-09-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

  • Seite 8: Montage Und Anschluss

    Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System 2. Montage und Anschluss èMontage und Anschluss sind nur von autorisierten Elektrofachkräften durchzuführen. èDas Gerät darf nur in Innenräumen betrieben werden. èVor Montage und Anschluss Netzstecker ziehen! èDas DVB-C-Netz muss gemäß EN 60728-11 aufgebaut und entsprechend geerdet werden.

  • Seite 9: Potentialausgleich

    èFühren Sie die Erdungsschraube nacheinander in die Federscheibe, die Unterlegscheibe und die Anschlussöse des Erdungskabels ein èBefestigen Sie sie mit einem Kreuzschlitzschraubendreher im Uhrzeigersinn am CMTS 2-00, und verbinden Sie dann die andere Anschlussöse mit dem Erdungspunkt des Schaltschranks, Racks oder der Montageplatte.

  • Seite 10: Stromversorgung

    (100 ... 240 VAC / 50 ... 60 Hz). 2.3.1. Installieren eines zusätzlichen Netzteils In das CMTS 2-00 kann ein Zusatznetzteil CZU 2-00 eingebaut werden. Wenn beide Netzteilmodule ordnungsgemäß arbeiten, können Sie eines der beiden Netzteilmodule im laufenden Betrieb austauschen.

  • Seite 11: Sfp+ Schnittstelle 10 Ge Für Den Internetzugang

    èStecken Sie den SC/UPC-Stecker in die Schnittstelle des optischen Moduls, wie unten dargestellt. Wenn innerhalb des optischen Moduls ein Klick-Geräusch zu hören ist, ist der Stecker korrekt eingesetzt. èSetzen Sie dann das SFP+ Modul in die 10 GE-Schnittstelle des CMTS 2-00 ein. 2021-09-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.

  • Seite 12: Rj45 Konfigurations-Schnittstelle Mgmt

    èStecken Sie einen Stecker in die RJ-45-Buchse der Ethernet-Schnittstelle des PCs oder des Switches. èStecken Sie den anderen Stecker in die RJ-45-Buchse der RJ45 Konfigurations-Schnittstelle MGMT. 2.6. Serielle Konfigurations-Schnittstelle Console Für eine serielle Verbindung zwischen PC und CMTS 2-00 wird ein 8-adriges abgeschirmtes Kabel mit RJ-45- Stecker und Sub-D 9-Buchse verwendet. RJ45...

  • Seite 13: Hf-Anschluss

    èVerwenden Sie hochgeschirmte Koaxialkabel mit F-Anschlusssteckern. èVerbinden Sie die Upstream-Anschlüsse mit einem geeigneten Combiner. Verwenden Sie beispielsweise einen rückwärts betriebenen 4-fach Verteiler (AXING BVE 4-01P oder BVE 4-02P). èVerbinden Sie den Combiner und den Downstream-Anschluss mit Hife eines Diplexers BZU 65-85.

  • Seite 14: Einschalten Des Cmts 2-00

    3. Einschalten des CMTS 2-00 Dieser Abschnitt umfasst die Prüfung vor dem Einschalten und die Prüfung der Anzeige nach dem Einschalten. Stellen Sie sicher, dass das CMTS 2-00 ausgeschaltet ist, bevor Sie die Installation überprüfen, um Verletzungen und Schäden zu vermeiden.

  • Seite 15: Überprüfung Der Installation

    Wert entsprechen. SNR der Upstream-Kanäle Messen Sie die SNR der aktivierten Upstream- Kanäle. Prüfen Sie, ob die Kabelmodems durch Befehle, die über das CMTS 2-00 ausgeführt werden, normal online gehen. Upstream-Ausgangspegel Messen Sie die Ausgangspegel der aktivierten Upstream-Kanäle. Prüfen Sie, ob die Kabelmodems durch Befehle, die über das...

  • Seite 16: Konfiguration

    4.1. Konfiguration mit dem Web-Interface Für eine Bedienung mit graphischer Benutzeroberfläche ist der Web-Zugang verfügbar. Dieser ermöglicht es, sich beim CMTS 2-00 anzumelden und die nötigen Parameter zu konfigurieren. Das CMTS 2-00 unterstützt Windows/Android/IOS-basierte HTTP-Browser (wie IE9.0 und Google Chrome).

  • Seite 17: Konfiguration Mit Kommandozeilen

    Die Standard-IP-Adresse der Schnittstelle ist 192.168.0.10. 4.2.2. Zugang über die serielle Konfigurations-Schnittstelle Console Der PC wird über ein serielles Kabel an die Konfigurations-Schnittstelle Console des CMTS 2-00 angeschlossen. serielles Kabel Die serielle Konfigurations-Schnittstelle Console unterstützt eine seriellen Konsole. Zur Konfiguration ist eine Terminal-Emulationssoftware (wie z.B.

  • Seite 18: Kommandozeilen Betrieb

    Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System 4.2.3. Kommandozeilen Betrieb Nach der Verbindung mit dem CMTS 2-00 über TELNET, SSH oder HyperTerminal werden die folgenden Informationen angezeigt. Sie werden aufgefordert, den Benutzernamen und das Passwort einzugeben. Der Standardbenutzername und das Kennwort sind admin.

  • Seite 19: Technische Daten

    Luftfeuchtigkeit im Betrieb (nicht kondensierend) 10…90% Abmessungen (B × H × T) ca. 483 mm × 44 mm × 300 mm Gewicht 4,80 kg Weitere Informationen finden Sie im Dokument SPEC_CMTS-2-00.pdf auf www.axing.com. 2021-09-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
  • Seite 20 Betriebsanleitung | CMTS 2-00 | Cable Modem Termination System 2021-09-03 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten.
  • Seite 21 CMTS 2-00 Cable Modem Termination System Operation instructions...
  • Seite 22 Operation instructions | CMTS 2-00 | Cable Modem Termination System Table of contents Product description ............................4 1.1. General ..............................4 1.1.1. Application examples – CMTS solution for a school ..............5 1.2. Scope of delivery..........................6 1.3. Available Accessories........................... 6 1.4.
  • Seite 23 If the device is used for other purposes, no warranty will be assumed! Herewith AXING AG declares that the marked products comply with the valid guidelines. WEEE Nr. DE26869279 | Electrical and electronic components must not be disposed of as residual waste, it must be disposed of separately.

  • Seite 24: Product Description

    Operation instructions | CMTS 2-00 | Cable Modem Termination System 1. Product description 1.1. General A Cable Modem Termination System (CMTS) allows the professional feeding of IP services into a coaxial cable network. DOCSIS cable modems then provide Internet access for the users.

  • Seite 25: Application Examples - Cmts Solution For A School

    1.1.1. Application examples – CMTS solution for a school IP services are fed into the cable system via the CMTS 2-00. Internet access is then provided by the DOCSIS cable modems CMO 1-01 or 2-01. Any additional or possible television supply that may be required is provided via a cable connection, via a headend with SAT reception (Fig.

  • Seite 26: Scope Of Delivery

    Operation instructions | CMTS 2-00 | Cable Modem Termination System 1.2. Scope of delivery 1 × CMTS 2-00 Cable Modem Termination System 1 × AC power cord 1 × Grounding cable 1 × Network cable 1 × Quick start guide 1.3.

  • Seite 27: Connectors At Front Side

    1.4.2. Connectors at front side 1.4.3. Connectors at rear side 2021-09-03 | Technical improvements, changes in design, printing- and other errors reserved.

  • Seite 28: Mounting And Installation

    Operation instructions | CMTS 2-00 | Cable Modem Termination System 2. Mounting and Installation è Installation must be performed by authorized and skilled electricians only. è The headend must only be operated indoors. è Before mounting and installation, pull the mains plug! è...

  • Seite 29: Equipotential Bonding

    èInsert the ground screw into the spring washer, flat washer, and one OT terminal of the ground wire successively, secure it to the CMTS 2-00 clockwise using a Phillips screwdriver, and then connect the other OT terminal to the ground point of the cabinet, rack, or mounting platform.

  • Seite 30: Power Supply

    2.3.1. Installing an additional power supply unit An additional power supply unit CZU 2-00 can be built into the CMTS 2-00. If both power supply modules work properly, you can replace one of them during operation. èDo not replace the power supply module during operation if only one power supply module is installed.

  • Seite 31: Sfp Interface 10 Ge For Internet Access

    If you hear a clicking sound inside the optical module, the connector is correctly inserted. èThen insert the SFP+ module into the 10 GE interface of the CMTS 2-00. 2021-09-03 | Technical improvements, changes in design, printing- and other errors reserved.

  • Seite 32: Rj45 Configuration Interface Mgmt

    èInsert the other plug into the RJ-45 socket of the RJ45 configuration interface MGMT. 2.6. Serial configuration interface Console For a serial connection between PC and CMTS 2-00 an 8-wire shielded cable with RJ-45 male and Sub-D 9 female connector is used.

  • Seite 33: Rf Connections

    èUse highly shielded coaxial cables with F-connectors. èConnect the upstream connections with a suitable combiner. For example, use a reverse-operated 4-way splitter (AXING BVE 4-01P or BVE 4-02P). èConnect the combiner and the downstream connection with the help of a diplexer BZU 65-85.

  • Seite 34: Powering On The Cmts 2-00

    3. Powering on the CMTS 2-00 This section includes checking before switching on and checking the display after switching on. Make sure that the CMTS 2-00 is switched off before checking the installation to avoid injury and damage. 3.1. Checks before switching-on After the installation is complete, check the following items: ·...

  • Seite 35: Checking The Installation

    (the CM comes online normally). modems comes online normally by commands conducted over the CMTS 2-00. 2021-09-03 | Technical improvements, changes in design, printing- and other errors reserved.

  • Seite 36: Configuration

    Operation instructions | CMTS 2-00 | Cable Modem Termination System 4. Configuration The CMTS 2-00 supports user configuration by local and remote login in the following methods: · Out-of-band management interface MGMT · Serial Console interface 4.1. Configuration with the Web Interface Web access is available for operation with a graphical user interface.

  • Seite 37: Configuration With Command Lines

    = None · Stop bit = 1 Log in to the CMTS 2-00 over the Console interface using the terminal emulation software and then make the basic configurations. 2021-09-03 | Technical improvements, changes in design, printing- and other errors reserved.

  • Seite 38: Command Line Operation

    Operation instructions | CMTS 2-00 | Cable Modem Termination System 4.3.1. Command line operation After connecting to the CMTS 2-00 over the TELNET, SSH, or HyperTerminal, the following information will be displayed. You need to enter the user name and password which are set to admin by default.

  • Seite 39: Technical Data

    5. Technical data Type CMTS00200 Max. number of modems in the network 1000 Downstream Number of channels Data rate 1600 Mbps Frequency range 87…1002 MHz Channel bandwidth 6 MHz / 8 MHz Modulation QAM64, QAM256 Output level 40 dBmV = 100 dBµV @ 32 chs 43 dBmV = 103 dBµV @ 16 chs 46 dBmV = 106 dBµV @ 8 chs 49 dBmV = 109 dBµV @ 4 chs...
  • Seite 40 Operation instructions | CMTS 2-00 | Cable Modem Termination System 2021-09-03 | Technical improvements, changes in design, printing- and other errors reserved.
