Allgemeines
SKM 1-01
2.3 Anzeigeelemente und Anschlüsse

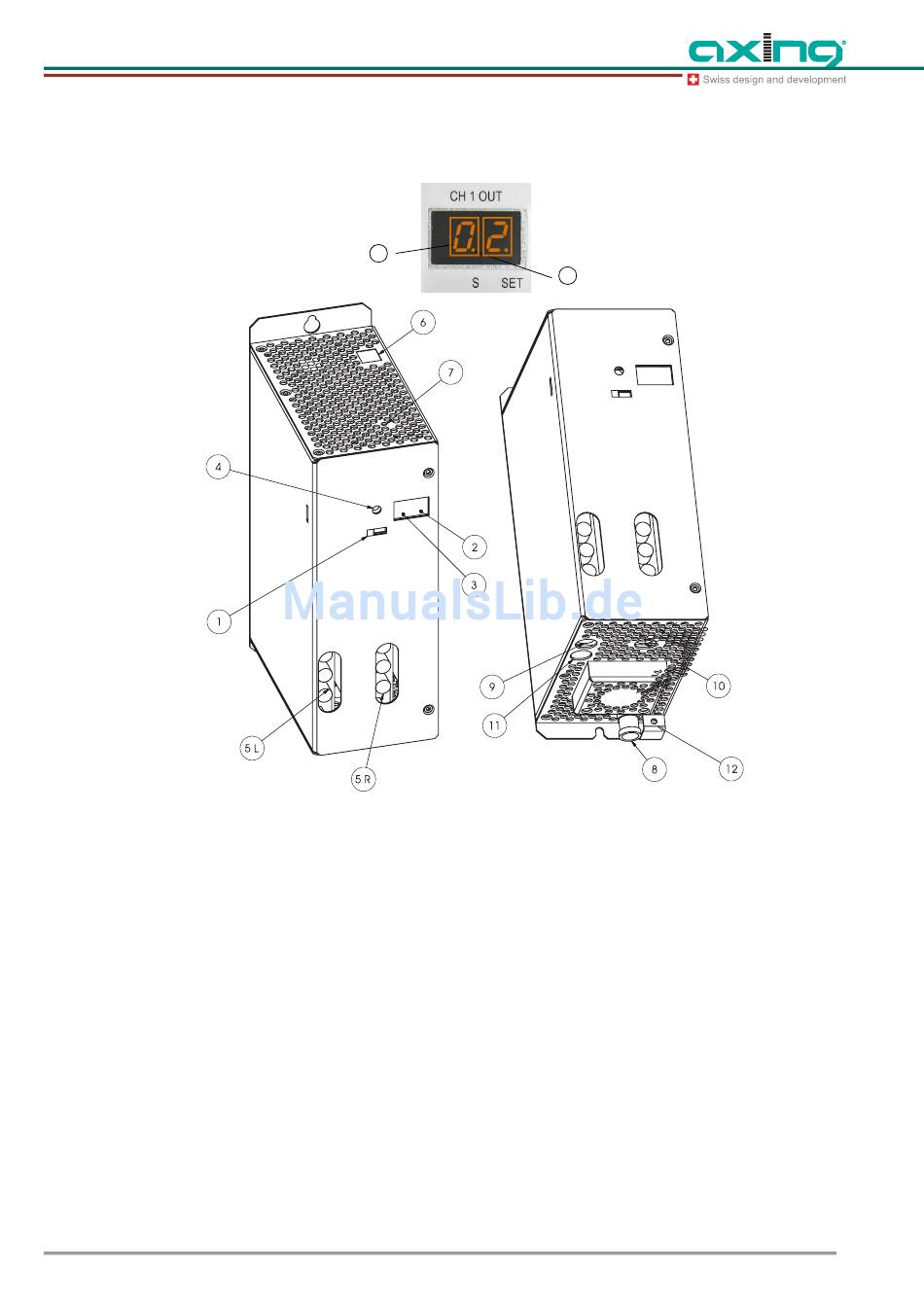

Abb. 2
Anzeigeelemente und Anschlüsse der SKM 1-01
1
Programmierschalter in der ON Stellung.
Der Schalter muss in die OFF Position geschoben werden, wenn die Programmierung beendet ist.
2
Anzeige Kanalnummer ( CCIR)
3
Anzeigepunkt Sonderkanäle
4
Infrarot Empfänger
5
L = VIDEO/AUDIO Eingänge
R = Video/Audio Ausgänge zum Monitor
6
USB Anschluss für einen möglichen Softwareupdate
7
LED = Wenn die Signal LED rot leuchtet wird das Gerät initialisiert.
Wenn die LED grün leuchtet steht der Ausgangsdatenstrom bereit.
8
HF Ausgang + DC Eingang (beim Einbau in SKS 4-0x, SKS 8-00)
9
DC Eingang (im Einzelbetrieb)
10 DC Ausgang (max. 4 Geräte in Reihe im Einzelbetrieb)
11
S-Video Eingang
12 Erdungsschraube
Seite 4
