Betriebsanleitung SKQ 4-01
Kapitel 1: Allgemeines

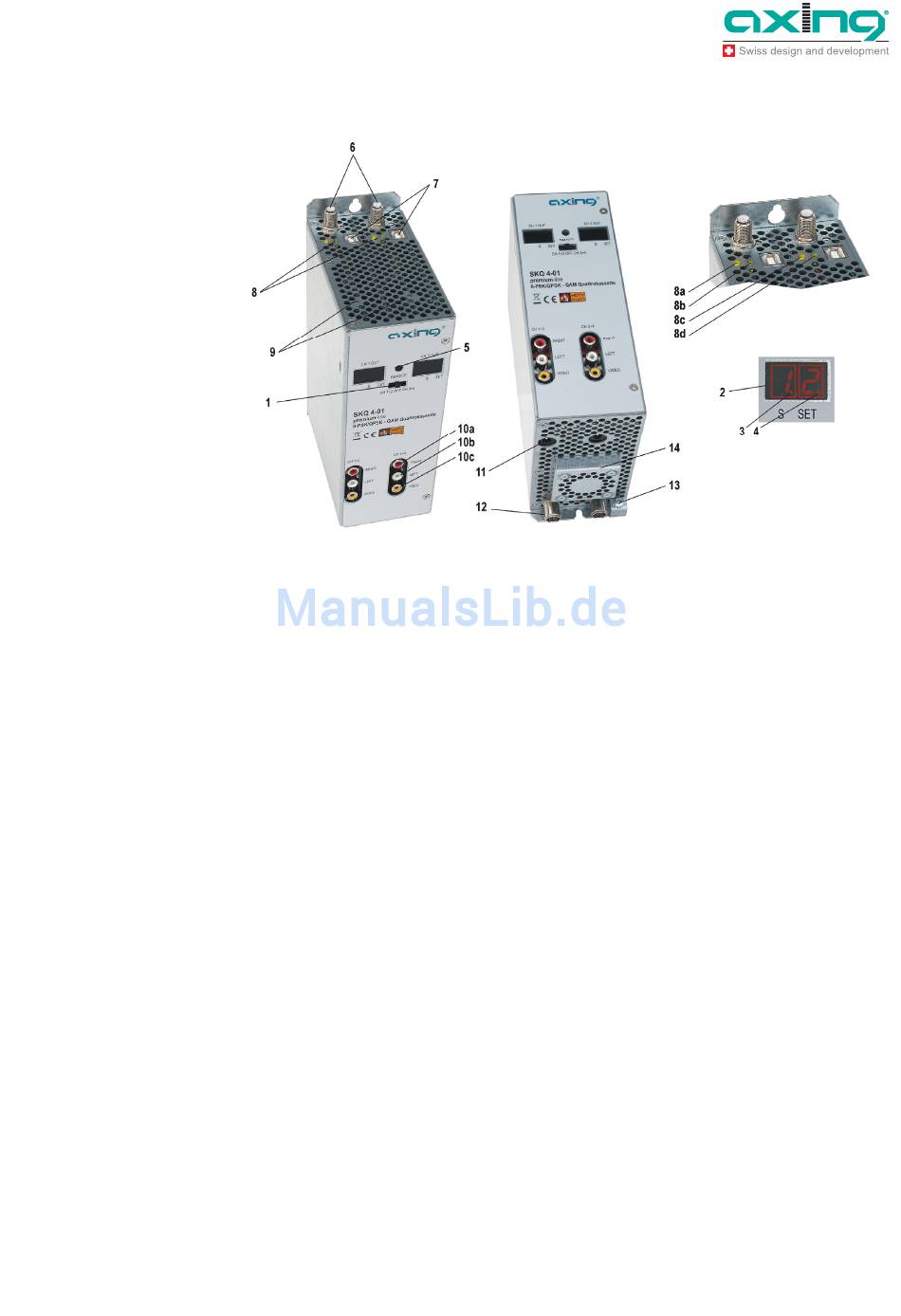

Abb. 2: Anschlüsse, Anzeigen
Bedienelemente
02.10.11
1.2.1
Anzeigeelemente und Anschlüsse
1.
Programmierauswahlschalter 1+2 (links) oder 3+4 (rechts).
Nach erfolgter Programmierung, muss der Schalter in der mittleren Position stehen
2.
Kanalnummer (CCIR)
3.
Anzeigepunkt Sonderkanäle
4.
Signal LED zeigt die Spannungsversorgung an.
5.
Infrarot-Empfänger
6.
SAT-ZF-Eingang
7.
USB-Eingang für Software-Update
8.
LEDs zeigen MPEG-Datenstrom an
a = Nebentuner 1
b = Haupttuner 1
c = Nebentuner 2
d = Haupttuner 2
9.
Bitraten Anzeige,
rot = zu viel > 100%
grün = O.K
10.
Video (c), Audio L (b), Audio R (a)
11.
DC–Eingang (nur für den Einzelbetrieb)
12.
HF-Ausgang + DC-Eingang beim Einbau in der Grundeiheit SKS XX-XX.
13.
Erdungsschraube
14.
Lüfter
© AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
5
