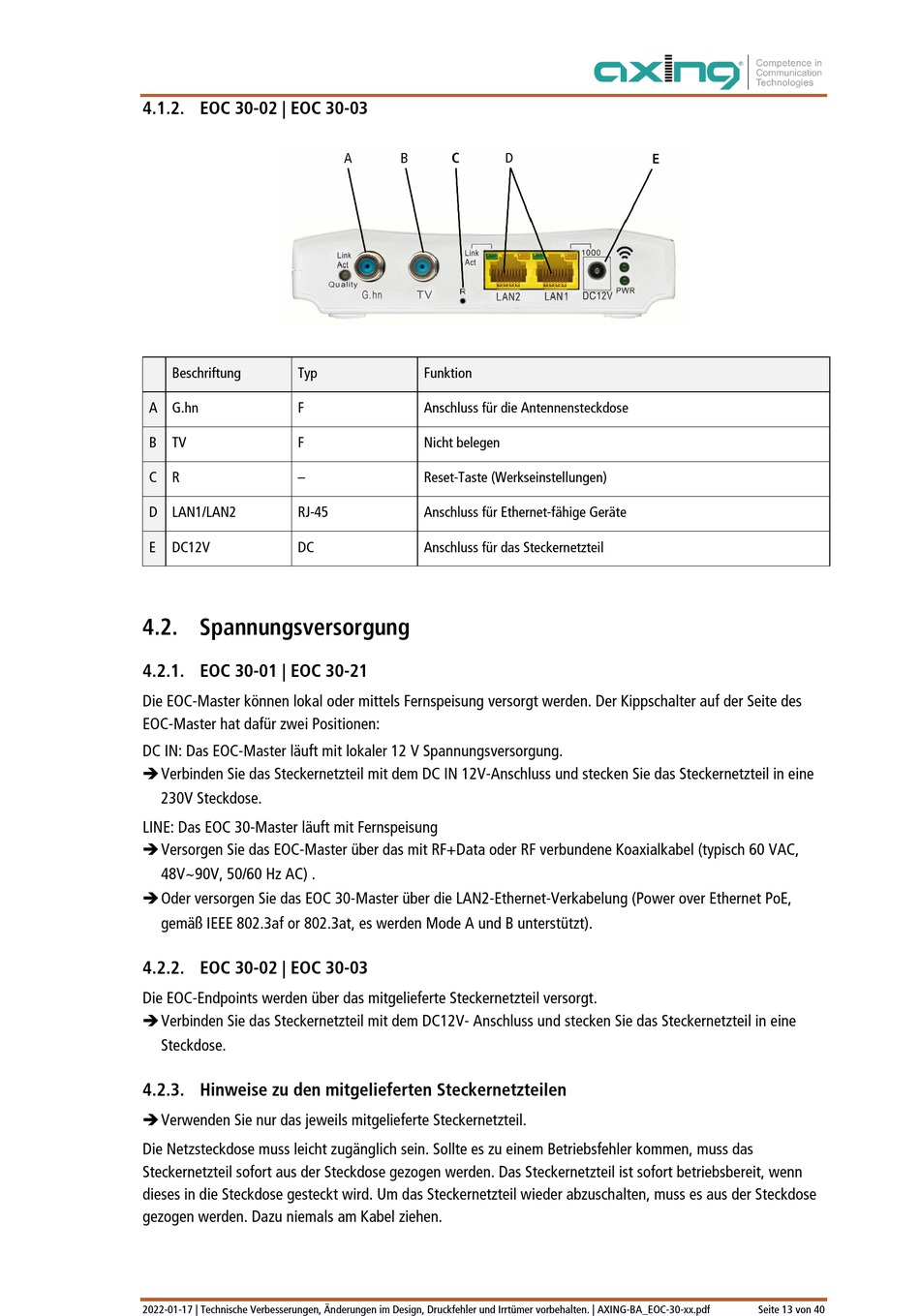

4.1.2. EOC 30-02 | EOC 30-03
Beschriftung Typ
A G.hn F
B TV F
C R –
D LAN1/LAN2 RJ-45
E DC12V DC

4.2. Spannungsversorgung

4.2.1. EOC 30-01 | EOC 30-21
Die EOC-Master können lokal oder mittels Fernspeisung versorgt werden. Der Kippschalter auf der Seite des
EOC-Master hat dafür zwei Positionen:
DC IN: Das EOC-Master läuft mit lokaler 12 V Spannungsversorgung.
 Verbinden Sie das Steckernetzteil mit dem DC IN 12V-Anschluss und stecken Sie das Steckernetzteil in eine
230V Steckdose.
LINE: Das EOC 30-Master läuft mit Fernspeisung
 Versorgen Sie das EOC-Master über das mit RF+Data oder RF verbundene Koaxialkabel (typisch 60 VAC,
48V~90V, 50/60 Hz AC) .
 Oder versorgen Sie das EOC 30-Master über die LAN2-Ethernet-Verkabelung (Power over Ethernet PoE,
gemäß IEEE 802.3af or 802.3at, es werden Mode A und B unterstützt).
4.2.2. EOC 30-02 | EOC 30-03
Die EOC-Endpoints werden über das mitgelieferte Steckernetzteil versorgt.
 Verbinden Sie das Steckernetzteil mit dem DC12V- Anschluss und stecken Sie das Steckernetzteil in eine
Steckdose.
4.2.3. Hinweise zu den mitgelieferten Steckernetzteilen
 Verwenden Sie nur das jeweils mitgelieferte Steckernetzteil.
Die Netzsteckdose muss leicht zugänglich sein. Sollte es zu einem Betriebsfehler kommen, muss das
Steckernetzteil sofort aus der Steckdose gezogen werden. Das Steckernetzteil ist sofort betriebsbereit, wenn
dieses in die Steckdose gesteckt wird. Um das Steckernetzteil wieder abzuschalten, muss es aus der Steckdose
gezogen werden. Dazu niemals am Kabel ziehen.
2022-01-17 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-30-xx.pdf
Funktion
Anschluss für die Antennensteckdose
Nicht belegen
Reset-Taste (Werkseinstellungen)
Anschluss für Ethernet-fähige Geräte
Anschluss für das Steckernetzteil
