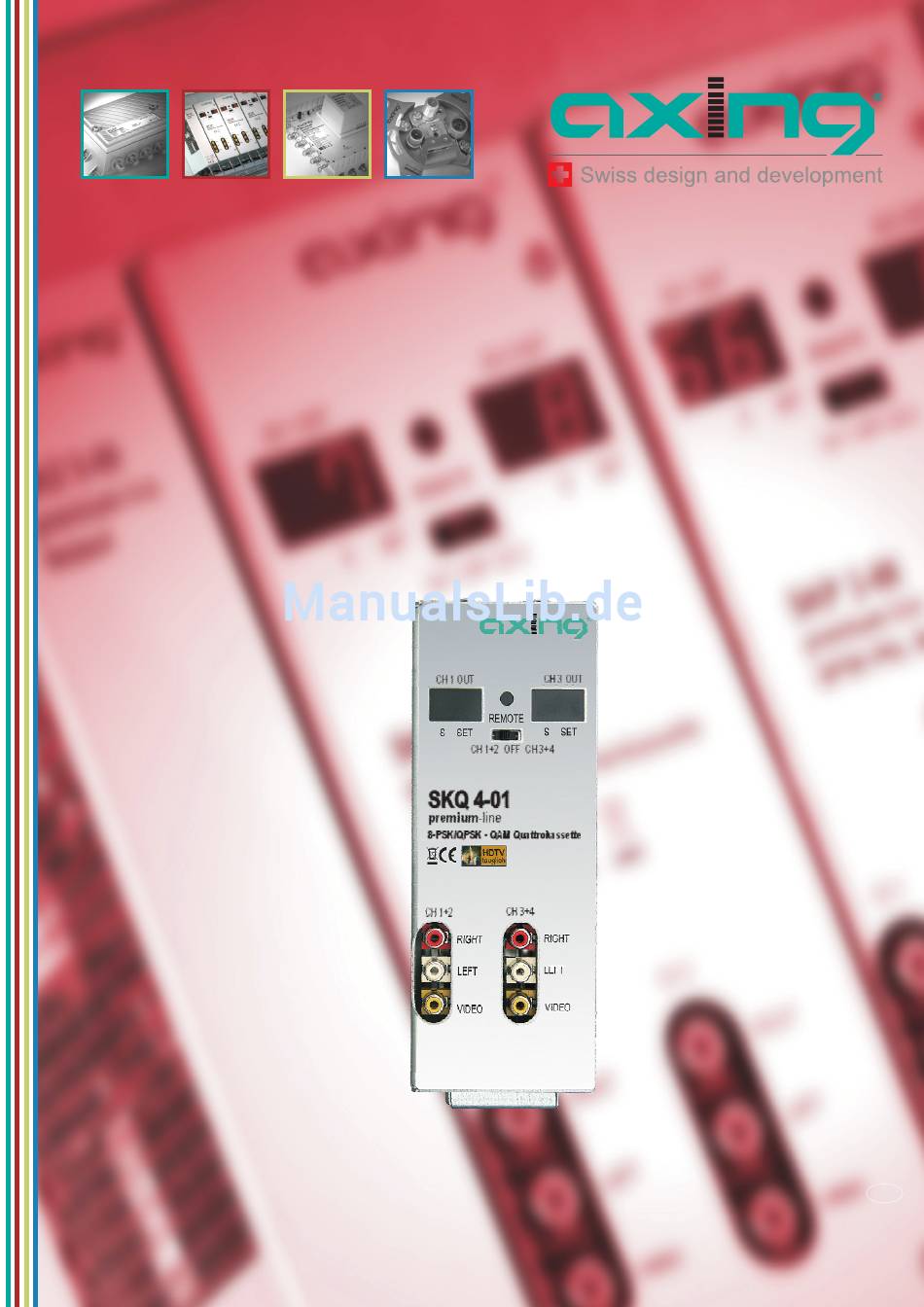

- Seite 1 SKQ 4-01 BETRIEBSANLEITUNG BETRIEBSANLEITUNG 8PSK/QPSK - QAM 8PSK/QPSK - QAM Quattrokassette Quattrokassette Lesen und aufbewahren...
- Seite 2 Beachten Sie die relevanten Normen, Vorschriften und Richtlinien zur Installation und zum Betrieb von Antennenanlagen. SAT-Empfangsanlagen über die Potentialausgleichsschiene gemäß DIN EN 50083 und VDE 0855 erden. Installations- und Servicearbeiten nicht bei Gewitter durchführen.. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 02.10.11...
-
Seite 3: Inhaltsverzeichnis
3.1.2 Einschalten..................9 Einstellungen.......................10 3.2.1 Transponder Suchlauf ..............10 3.2.2 Kanalliste...................11 Sonstige Funktionen ...................12 3.3.1 Info .....................12 3.3.2 Modulator Einstellungen..............13 3.3.3 Menüsprache ..................14 Konfiguration beenden ..................14 Technische Daten......................15 02.10.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 4: Allgemeines
1 × 8PSK/QPSK-QAM-Quattrokassette SKQ 4-01 1 × DC-Verbindungskabel SKZ 4-00 1 × Bedienungsanleitung / Kurzanleitung Im Lieferumfang der SKQ 4-01 sind die Fernbedienung und das Netzteil nicht enthalten. Diese sind Hinweis entweder optional erhältlich oder aber in der Kopfstellen-Grundeinheit SKS x-xx enthalten. -
Seite 5: Anzeigeelemente Und Anschlüsse
= O.K Video (c), Audio L (b), Audio R (a) DC–Eingang (nur für den Einzelbetrieb) HF-Ausgang + DC-Eingang beim Einbau in der Grundeiheit SKS XX-XX. Erdungsschraube Lüfter 02.10.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 6: Montage Und Anschluss
Wichtig Montage und Anschluss in einer Kopfstellen-Grundeinheit Wenn die SKQ 4-01 in einer Kopfstellen-Grundeinheiten SKS x-xx betrieben werden soll, dann wird die Quattrokassette in das Ausgangssammelfeld gesteckt und mit Schrauben fixiert. Es kann jeder freie Steckplatz genutzt werden. Die Stromversorgung der Kassette erfolgt über das Ausgangssammelfeld. -
Seite 7: Einzelbetrieb Der Skq 4-01
Verbindungskabel SKZ 4-00 ist im Lieferumfang der SKQ 4-01 enthalten. Mit dem Netzteil SKZ 5-03 können im Einzelbetrieb max. 2 Stück SKQ 4-01 betrieben werden. Mit dem Netzteil SKZ 5-01 können im Einzelbetrieb max. 4 Stück SKQ 4-01 betrieben werden. -
Seite 8: Programmierung
Programme werden aktiviert bzw. deaktiviert BER (Bit Fehlerrate) Programmliste Seitenweises bättern nach oben Seitenweises bättern nach unten Kanalwechsel, Auswahl nach oben Kanalwechsel, Auswahl nach unten Einstellen des Ausgangkanals © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 02.10.11... -
Seite 9: Vorbereitung
öffnet sich das Programm, falls möglich. Die Information zeigt an: SAT-ID, Polarisation, Transponder, Band, Frequenz, Datenrate, FEC und die Video PID Nummer. Wenn die Kanalliste leer ist, wird weiterhin das Startfenster angezeigt. 02.10.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 10: Einstellungen
Falls kein Universal-LNB verwendet wird, können die lokalen Oszillatorfrequenzen entsprechend eingestellt werden. Es wird empfohlen die Ausgangsparameter auf „AUTO“ stehen zu lassen. Diese müssen nur in speziellen Fällen verändert werden. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 02.10.11... -
Seite 11: Kanalliste
„FTA“ steht für frei empfangbare Programme, die nicht verschlüsselt sind. „CA“ steht für Conditional Access, diese Programme sind verschlüsselt. Die SKQ 4-01 ist nur für „FTA“ Programme geeignet. Verschlüsselte Programme können innerhalb der Kopfstelle nicht geöffnet werden. Mit den Auf-Abwärts-Tasten kann man sich innerhalb der Kanalliste bewegen. -
Seite 12: Sonstige Funktionen
In „LNB Versorgung“ kann mit den Links-Rechts-Tasten zwischen Normal oder keine Spannung gewählt werden. Im Untermenü „Start-Up Video Ausgang“ gibt es folgende Auswahlmöglichkeit „MPEG2 SD Monitor“ und „Modulator Menu“. © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 02.10.11... -
Seite 13: Modulator Einstellungen
Um die Parameter für den Ausgangskanal einzustellen, Menüpunkt „Modulator“ wählen und mit OK bestätigen. Hinweis! In SKQ 4-01 sind 4 Modulatoren. Hauptmodulator 1 (CH 21 Werkseinstellung) und 3 (CH 23) und Nebenmodulator 2 (CH 22) und 4 (CH 24). Die Ausgangsfrequenzen der Hauptmodulatoren sind frei wählbar. Die Ausgangsfrequenz des jeweiligen Nebenmodulators, ist die des Hauptmodulators + 1 Kanal. -
Seite 14: Menüsprache
Dadurch werden unbeabsichtigte Änderungen, beim Einstellen anderer Geräte verhindert. Die Diplays ausser zwei LEDs erlöschen ca. 6 Minuten nachdem die Programmmierung beendet wurde. Hinweis © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 02.10.11... -
Seite 15: Technische Daten
1-8 Msymb/s Ausgangspegel 82…102 dBµV ≥40 dB Anschlüsse F-Stecker Allgemein Datenschnittstelle USB 1 Stromaufnahme 16V=/1,7 A Maße ca. 72 mm × 218 mm × 129 mm 02.10.11 © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... - Seite 16 Betriebsanleitung SKQ 4-01 Kapitel 4: Technische Daten © AXING AG • Schweiz • Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten 02.10.11...
