6.8. Endpoint-Diagnose (Config:Dag)
Im Konfigurationsdialog eines Endpoints finden Sie zusätzlich den Reiter DIAG.
Master und Endpoint müssen sich für die Diagnose-Funktion im selben Subnetz befinden (Master =
192.168.1.2, Endpoint 1 = 192.168.1.12, Endpoint 1 = 192.168.1.13, ...). Klicken Sie im Fenster „Devices" auf
die Schaltfläche „Config" der einzelnen Endpoints und klicken Sie dann auf die Schaltfläche „Measure" im
Fenster „Diag", um das integrierte Diagnosetool auszuführen.

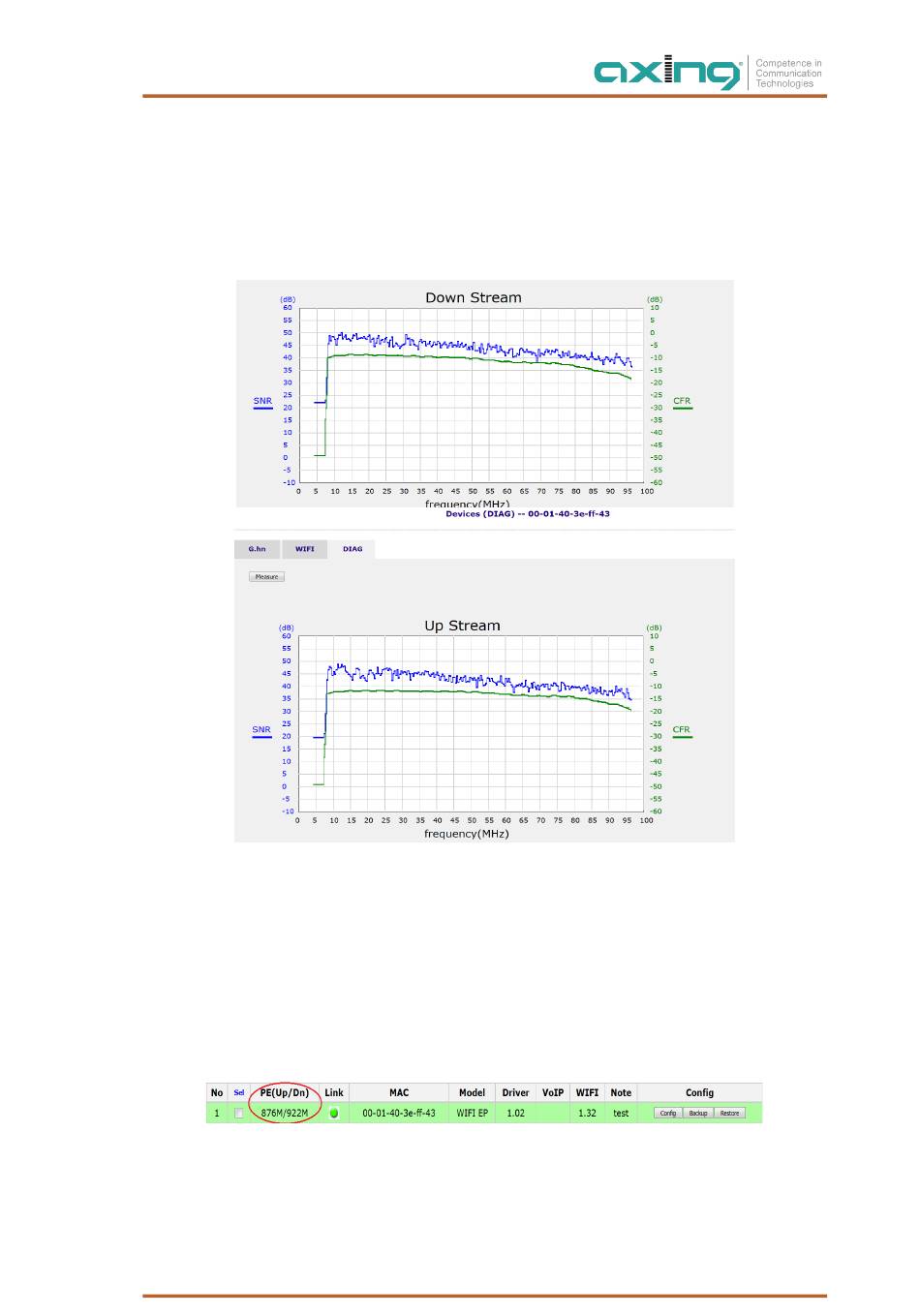

Online-Diagnose – zwischen Master und Endpoint
Diagnose der physischen Verbindungsqualität. Zur Messung der Verbindungsfaktoren „SNR", „CFR" und „PE"
zwischen betrachtetem Endpoint und Master, ohne den Dienst zu unterbrechen:
Up: Upstream, Richtung Endpoint zum Master
Dn: Downstream, Richtung Master zum Endpoint
SNR: Signal-Rauschabstand (Signal to Noise Ratio), Frequenz vs. dB
CFR: Kanal-Frequenzgang (Channel Frequency Response), Frequenz vs. dB
PE: Nutzdatenencodierung gibt die Leitungs-/Anbietergeschwindigkeit zwischen Master und Endpoint
an
