1.10. Anzeigeelemente und Anschlüsse

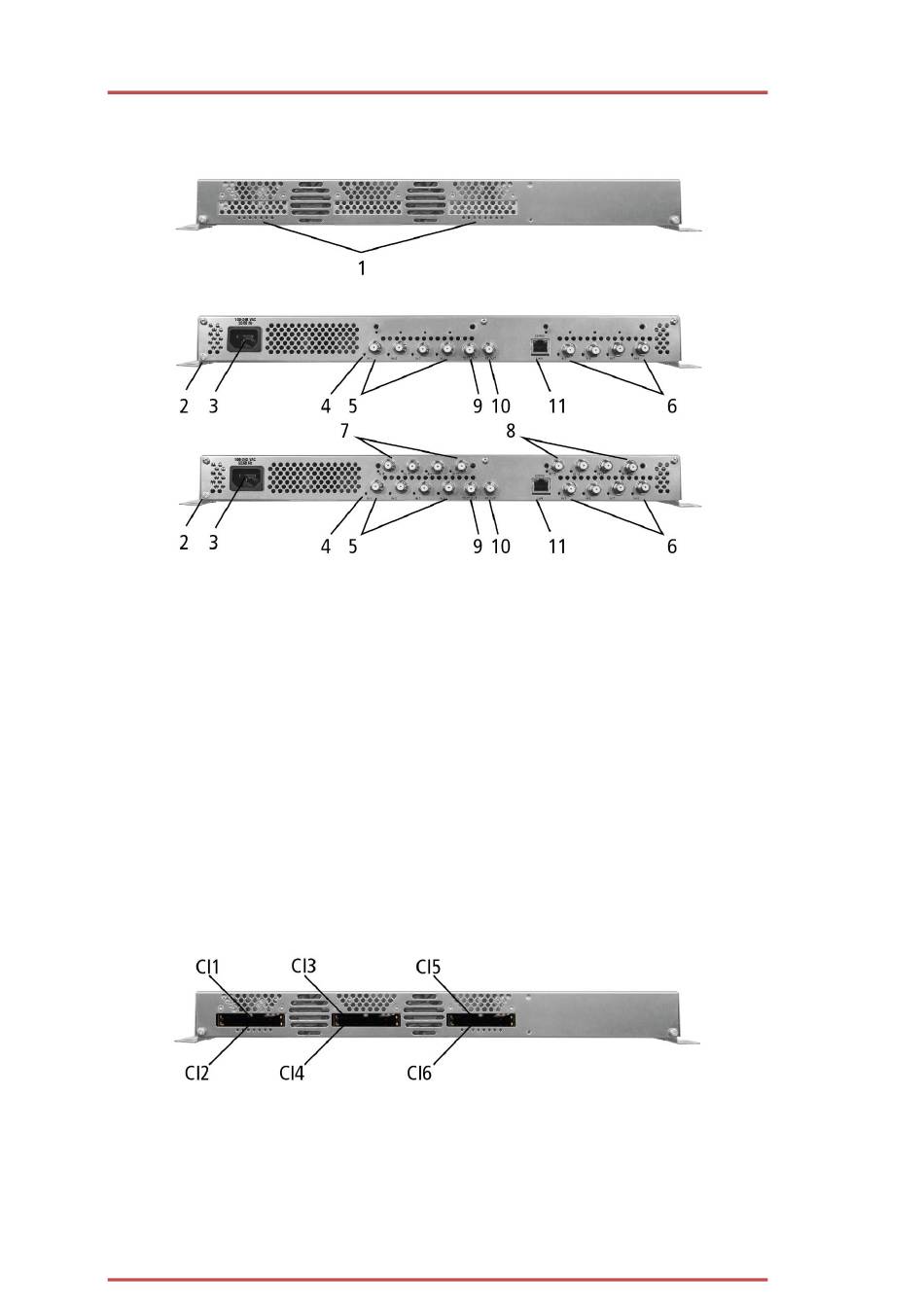

MK 8/16-0x
1. LED-Anzeigen
Grün = Modulation OK
Grün blinkend = Transportstream unkorrekt
Rot = Füllstand des Modulators zu hoch
2. Potentialausgleichsanschluss
3. Netzanschluss
4. HF-Eingangs-LEDs:
Gelb = MPEG-Datenstrom vorhanden,
Aus = MPEG-Datenstrom nicht vorhanden
5. HF-Eingänge 1 bis 4
6. HF-Eingänge 5 bis 8
7. HF-Eingänge 9 bis 12 (nur MK 16-0x)
8. HF-Eingänge 13 bis 16 (nur MK 16-0x)
9. Messbuchse
10. HF-Ausgang
11. Control-Schnittstelle für Konfiguration und CAS-Server
MK 8-06/16-06
MK 8-06 und MK 16-06 verfügen jeweils über 6 CI-Steckplätze (CI1...CI6).
Welches verschlüsselte Programm über welches Interface entschlüsselt wird, bestimmen Sie in der Konfiguration.
