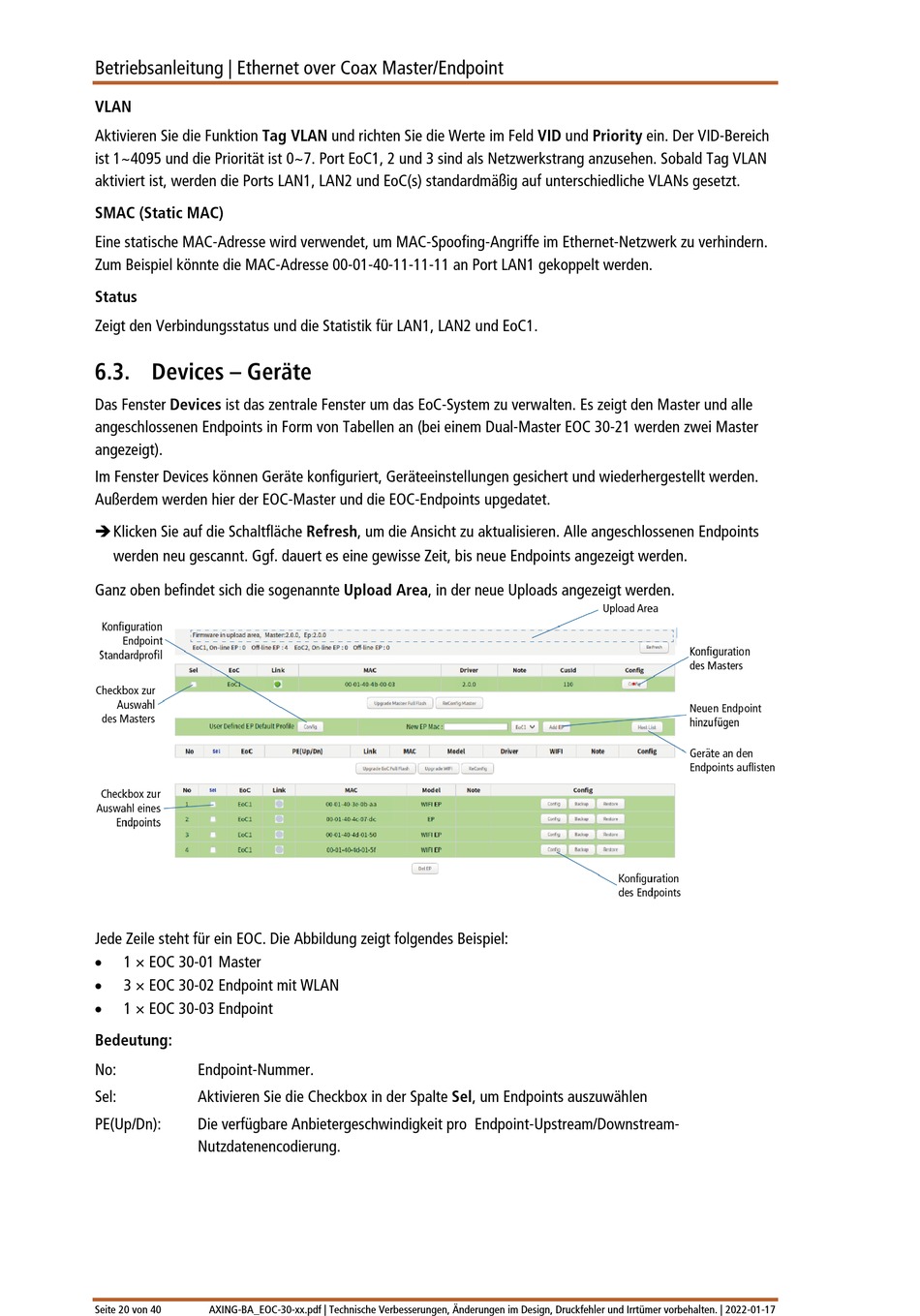

axing EOC 30-01 Betriebsanleitung Seite 20

Betriebsanleitung | Ethernet over Coax Master/Endpoint
VLAN
Aktivieren Sie die Funktion Tag VLAN und richten Sie die Werte im Feld VID und Priority ein. Der VID-Bereich
ist 1~4095 und die Priorität ist 0~7. Port EoC1, 2 und 3 sind als Netzwerkstrang anzusehen. Sobald Tag VLAN
aktiviert ist, werden die Ports LAN1, LAN2 und EoC(s) standardmäßig auf unterschiedliche VLANs gesetzt.
SMAC (Static MAC)
Eine statische MAC-Adresse wird verwendet, um MAC-Spoofing-Angriffe im Ethernet-Netzwerk zu verhindern.
Zum Beispiel könnte die MAC-Adresse 00-01-40-11-11-11 an Port LAN1 gekoppelt werden.
Status
Zeigt den Verbindungsstatus und die Statistik für LAN1, LAN2 und EoC1.
6.3. Devices – Geräte
Das Fenster Devices ist das zentrale Fenster um das EoC-System zu verwalten. Es zeigt den Master und alle
angeschlossenen Endpoints in Form von Tabellen an (bei einem Dual-Master EOC 30-21 werden zwei Master
angezeigt).
Im Fenster Devices können Geräte konfiguriert, Geräteeinstellungen gesichert und wiederhergestellt werden.
Außerdem werden hier der EOC-Master und die EOC-Endpoints upgedatet.
 Klicken Sie auf die Schaltfläche Refresh, um die Ansicht zu aktualisieren. Alle angeschlossenen Endpoints
werden neu gescannt. Ggf. dauert es eine gewisse Zeit, bis neue Endpoints angezeigt werden.
Ganz oben befindet sich die sogenannte Upload Area, in der neue Uploads angezeigt werden.
Jede Zeile steht für ein EOC. Die Abbildung zeigt folgendes Beispiel:
•
1 × EOC 30-01 Master
•
3 × EOC 30-02 Endpoint mit WLAN
•
1 × EOC 30-03 Endpoint
Bedeutung:
No: Endpoint-Nummer.
Sel: Aktivieren Sie die Checkbox in der Spalte Sel, um Endpoints auszuwählen
PE(Up/Dn): Die verfügbare Anbietergeschwindigkeit pro Endpoint-Upstream/Downstream-
Nutzdatenencodierung.
