Reset Oder Zurücksetzen Auf Die Werkseinstellungen - axing EOC 30-01 Betriebsanleitung

Betriebsanleitung | Ethernet over Coax Master/Endpoint

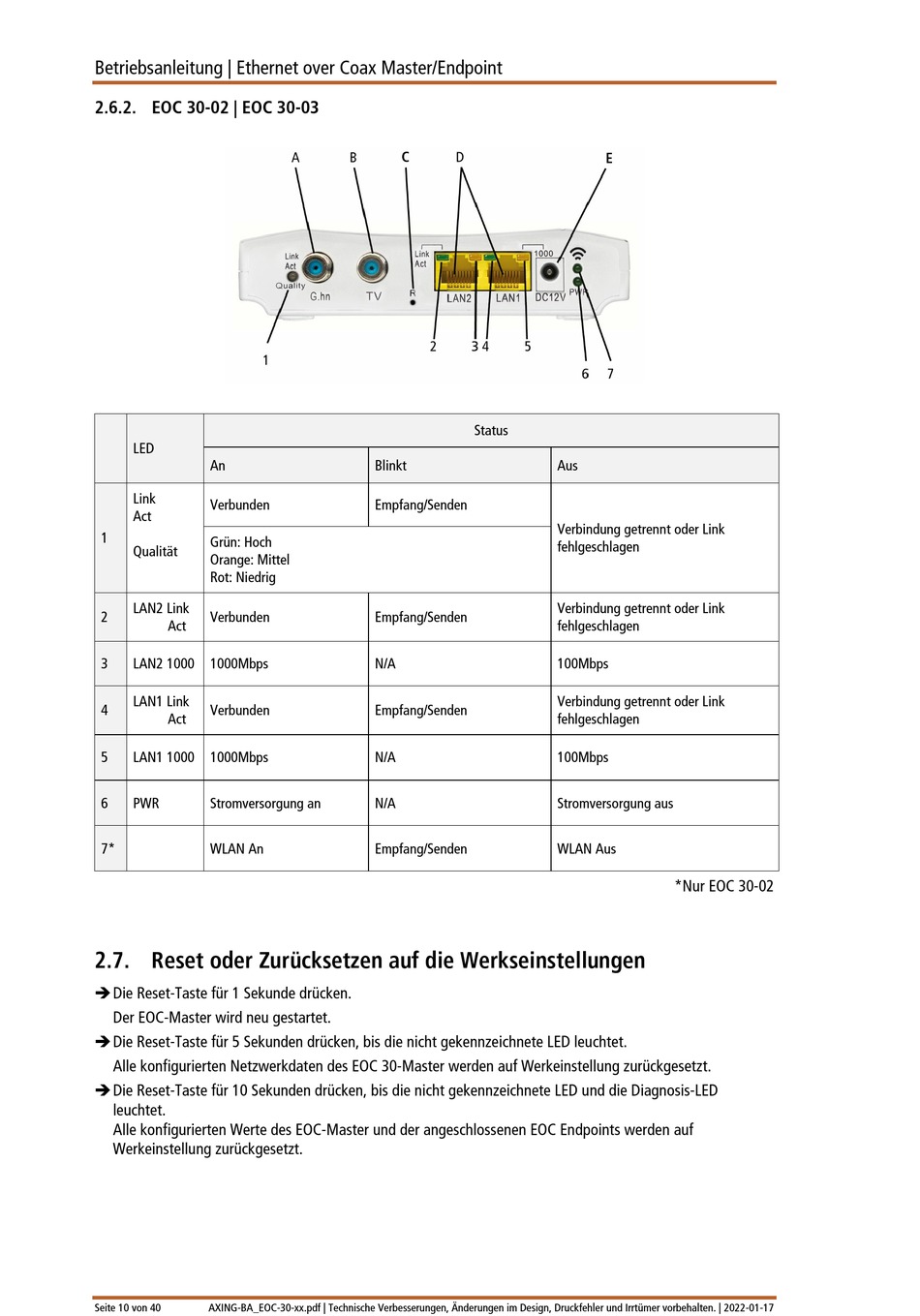

2.6.2. EOC 30-02 | EOC 30-03
LED
An
Link
Verbunden
Act
1
Grün: Hoch
Qualität
Orange: Mittel
Rot: Niedrig
LAN2 Link
2 Verbunden
Act
3 LAN2 1000 1000Mbps
LAN1 Link
4 Verbunden
Act
5 LAN1 1000 1000Mbps
6 PWR Stromversorgung an
7* WLAN An
2.7. Reset oder Zurücksetzen auf die Werkseinstellungen
 Die Reset-Taste für 1 Sekunde drücken.
Der EOC-Master wird neu gestartet.
 Die Reset-Taste für 5 Sekunden drücken, bis die nicht gekennzeichnete LED leuchtet.
Alle konfigurierten Netzwerkdaten des EOC 30-Master werden auf Werkeinstellung zurückgesetzt.
 Die Reset-Taste für 10 Sekunden drücken, bis die nicht gekennzeichnete LED und die Diagnosis-LED
leuchtet.
Alle konfigurierten Werte des EOC-Master und der angeschlossenen EOC Endpoints werden auf
Werkeinstellung zurückgesetzt.
Seite 10 von 40 AXING-BA_EOC-30-xx.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2022-01-17
Status
Blinkt
Empfang/Senden
Empfang/Senden
N/A
Empfang/Senden
N/A
N/A
Empfang/Senden
Aus
Verbindung getrennt oder Link
fehlgeschlagen
Verbindung getrennt oder Link
fehlgeschlagen
100Mbps
Verbindung getrennt oder Link
fehlgeschlagen
100Mbps
Stromversorgung aus
WLAN Aus
*Nur EOC 30-02
