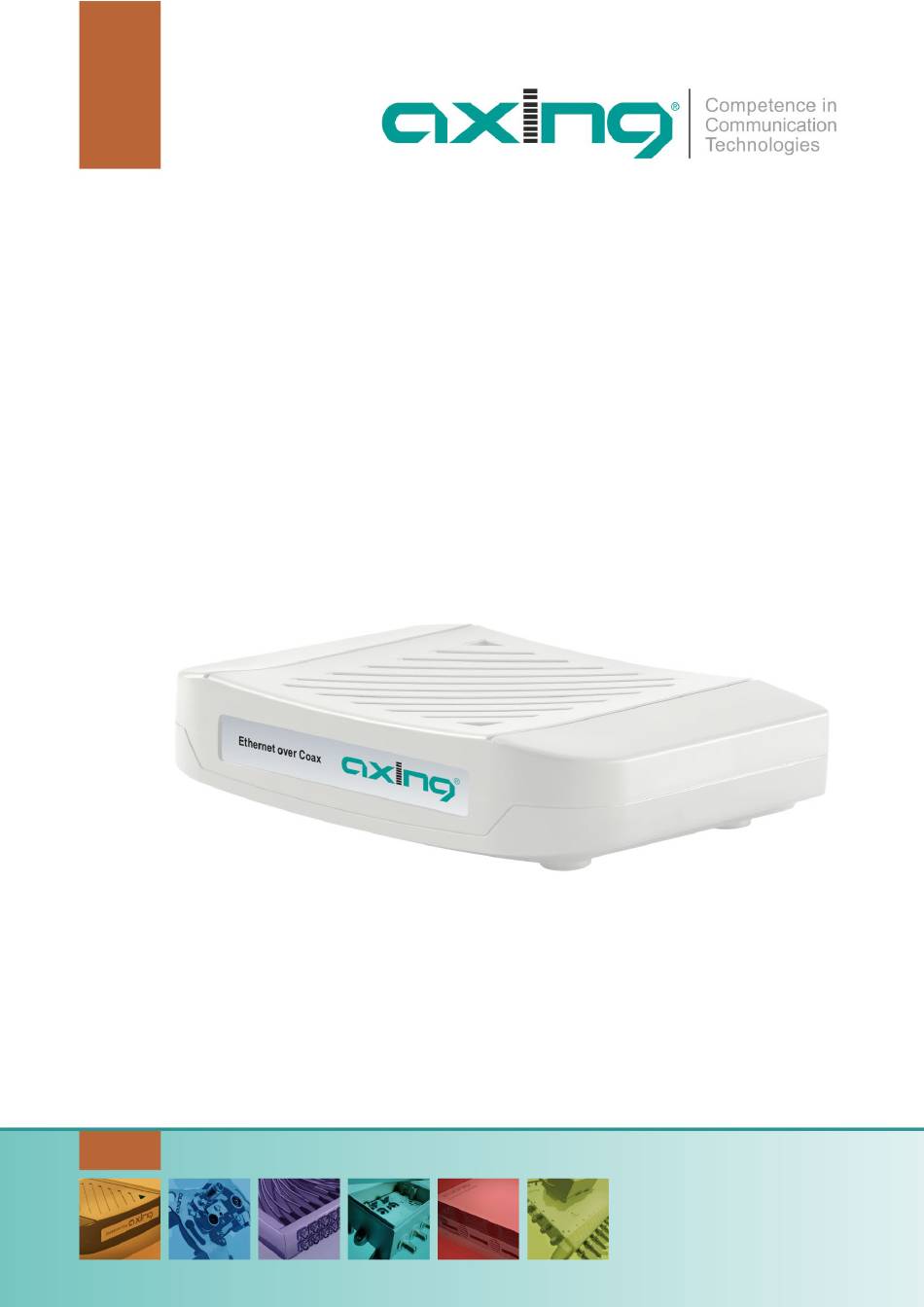

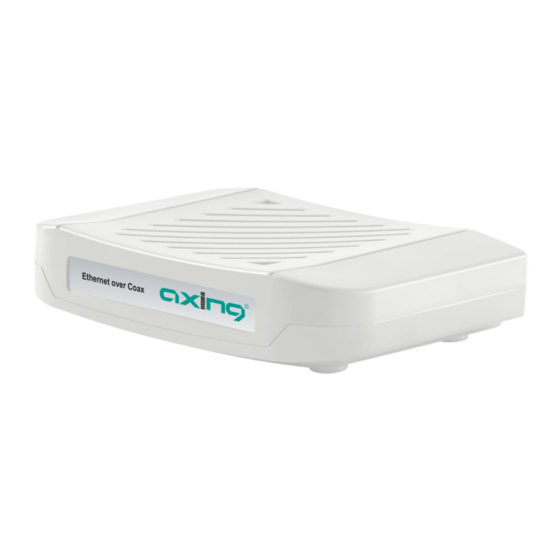

  • Seite 1 EOC 1-32 und EOC 2-32 Ethernet over Coax Peer to Peer Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer Inhaltsverzeichnis Produktbeschreibung ........................... 4 1.1. Lieferumfang ............................4 1.2. Funktionsprinzip ..........................4 1.3. Netzwerk-Verbindungen ........................5 1.4. WLAN-Zugang zum EOC 2-32 ......................6 Montage ..............................7 Installation ..............................

  • Seite 3: Eu-Konformitätserklärung

    Hiermit erklärt die AXING AG, dass die Produkte mit CE-Kennzeichnung den geltenden EU- weiten Anforderungen entsprechen. EOC 2-32: Hiermit erklärt die AXING AG, dass das Gerät zusätzlich den Anforderungen der Richtlinie 2014/53/EU entspricht. Die vollständige EU-Konformitätserklärung ist abrufbar unter https://axing.com/downloads/ce.

  • Seite 4: Produktbeschreibung

    • Quickstart-Anleitung 1.2. Funktionsprinzip Die EOC 1-32 und EOC 2-32 bauen mit Hilfe des G.hn-Standards ein Ethernet-over-Coax-Netzwerk über die Koaxialkabel der Hausinstallation auf. Fernsehen und Radio werden darüber weiterhin übertragen. • Es können bis zu 16 EOC 1-32 oder EOC 2-32 (auch gemischt) miteinander Verbindungen aufbauen.

  • Seite 5: Netzwerk-Verbindungen

    • Die Gerätetypen EOC 1-32 und EOC 2-32 dürfen in einem CATV-Netz nur eingesetzt werden, wenn der Vorwärtswegfrequenzbereich des CATV-Netzes ab 258 MHz beginnt. 1.3. Netzwerk-Verbindungen Die Geräte setzen ab Werk einen DHCP-Server voraus. Dieser ist z.B. in einem handelsüblichem Internet-Router enthalten (beim EOC 2-32 können die Netzwerkeinstellungen konfiguriert werden, siehe Kapitel 5 auf...

  • Seite 6: Wlan-Zugang Zum Eoc 2-32

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer EOC 1-3x erhalten keine IP-Adressen. Die EOC 2-3x erhalten jeweils zwei IP-Adressen vom DHCP-Server (eine für G.hn und eine für WLAN). Empfehlung: Notieren Sie sich die MAC-Adressen der EOC 2-3x und die dazugehörenden IP-Adressen.

  • Seite 7: Montage

    Die Geräte können als Tischgeräte verwendet werden oder mit Hilfe von zwei passenden Schrauben an der Wand montiert werden. Verwendung als Tischgerät Montiert an der Wand 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 7 von 26...

  • Seite 8: Installation

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer 3. Installation Seite 8 von 26 AXING-BA_EOC-1-2-32.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2022-08-16...

  • Seite 9: Anschlüsse Und Led-Anzeigen Auf Der Rückseite

    Die Farbe der LED 1 (Link/Act | Quality) zeigt die Qualität der EoC-Verbindung: Grün: Hoch Orange: Mittel Rot: Niedrig Reset bei EOC 1-32, Zurücksetzen auf Werkseinstellungen bei EOC 2-32 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 9 von 26...

  • Seite 10: Spannungsversorgung

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer 3.2. Spannungsversorgung  Verbinden Sie das Steckernetzteil mit dem DC12V-Anschluss und stecken Sie das Steckernetzteil in eine 230 V Steckdose. 3.2.1. Hinweise zu den mitgelieferten Steckernetzteilen ...

  • Seite 11: Typische Anwendungen

    Die IP-Daten können an den anderen EOC-Geräten empfangen werden. Diese stellen dann den Internetzugang für angeschlossene Geräte (PCs, Handys, Tablets etc.) zur Verfügung. 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 11 von 26...

  • Seite 12: Eoc In Einem Catv-Verteilnetz

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer 4.2. EoC in einem CATV-Verteilnetz Die Gerätetypen EOC 1-32 und EOC 2-32 dürfen in einem CATV-Netz nur eingesetzt werden, wenn der Vorwärtswegfrequenzbereich des CATV-Netzes ab 258 MHz beginnt.

  • Seite 13: Konfiguration Des Eoc 2-32

    5. Konfiguration des EOC 2-32 Die Konfiguration der EOC 2-32 erfolgt über eine grafische Benutzeroberfläche. EOC 1-32 können nicht konfiguriert werden. 5.1. Zugriff zur Benutzeroberfläche Um auf das EOC 2-32 zugreifen zu können, muss sich Ihr PC im gleichen IPv4-Netzwerk befinden.

  • Seite 14: Netzwerk-Einstellungen (Network)

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer 5.3. Netzwerk-Einstellungen (Network) Operation Mode die Option Bridge (DHCP Client) eingestellt. Dadurch Im Fenster ist werkseitig als erhält das EOC seine IP-Adress-Daten vom DHCP-Server. Die am EOC angeschlossenen Geräte erhalten Operation Mode ebenfalls ihre IP- Adressdaten vom DHCP-Server.

  • Seite 15: Wlan-Grundeinstellungen (Radio)

    Das EOC kann im 2,4 GHz Band mit 20 MHz oder 40 MHz Bandbreite arbeiten. • In der Einstellung Auto sucht das EOC automatisch die richtige Bandbreite aus. Bei manueller Einstellung • bleibt die Banbreite fix. 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 15 von 26...

  • Seite 16: 2,4-Ghz-Band Vap (Virtueller Access Point)

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer Update  Klicken Sie auf , damit die eingegebenen Werte übernommen werden. Wichtig: Dadurch werden die Änderungen noch nicht im EOC aktiviert. Erst wenn Sie diese auf der Seite Active Changes aktivieren, werden die Änderungen tatsächlich ins Gerät übernommen (siehe 5.8 auf...

  • Seite 17: Weitere 2,4-Ghz Virtuell Access Points

    Wichtig: Dadurch werden die Änderungen noch nicht im EOC aktiviert. Erst wenn Sie diese auf der Seite Active Changes aktivieren, werden die Änderungen tatsächlich ins Gerät übernommen (siehe 5.8 auf Seite 21). 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 17 von 26...

  • Seite 18: 5-Ghz-Band Vap (Virtueller Access Point)

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer 5.6. 5-GHz-Band VAP (Virtueller Access Point) 5G VAP Im Fenster konfigurieren Sie die Parameter des 5 GHz-Bandes. Service • Enable schaltet das 5-GHz-Band ein. SSID • Disable schaltet das 5-GHz-Band aus.

  • Seite 19: Weitere 5-Ghz Virtuell Acess Points

    Wichtig: Dadurch werden die Änderungen noch nicht im EOC aktiviert. Erst wenn Sie diese auf der Seite Active Changes aktivieren, werden die Änderungen tatsächlich ins Gerät übernommen (siehe 5.8 auf Seite 21). 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 19 von 26...

  • Seite 20: Virtuelle Lans Einrichten (Vlan)

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer Tag VLAN 5.7. Virtuelle LANs einrichten (VLAN) VLAN werkseitig auf Disable. Im Fenster steht das Feld  Wenn Sie VLANs einrichten möchten wählen Sie die Option Enable.

  • Seite 21: Aktivieren Der Änderungen (Active Changes)

    Passwort ein. Update  Bestätigen Sie das Passwort im Feld  Klicken Sie Das neue Passwort wird im Gerät gespeichert und aktiviert. 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 21 von 26...

  • Seite 22: Firmware-Upgrade

    Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer 5.10. Firmware-Upgrade Firmware-Version Die derzeitige Firmware-Version finden Sie im Fenster Information (siehe 5.2 auf Seite 13). Download der Dateien Sie finden Firmware-Updates zum Download indem Sie auf www.axing.com im Suchfeld den Artikel eingeben.

  • Seite 23: Technische Daten

    Anmerkungen * Die Datenrate gibt den Datendurchsatz zwischen den EoC-Geräten an. An den Ethernet- Schnittstellen sind technisch bedingt jeweils max. 1000 Mbps verfügbar. 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 23 von 26...
  • Seite 24 Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer Informationen zur Verordnung (EU) 2019/1782 Externes Steckernetzteil EOC 1-32 EOC 2-32 Name oder Handelsmarke des Herstellers Channel Well Technology Co Ltd Handelsregisternummer und Anschrift 222 Sec 2 Nankan Rd,Lujhu Township Taoyuan Hsien, 33855 Taiwan | 84573516...
  • Seite 25 2022-08-16 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-1-2-32.pdf Seite 25 von 26...
  • Seite 26 Betriebsanleitung | EOC 1-32 und EOC 2-32 | Ethernet over Coax Peer to Peer Seite 26 von 26 AXING-BA_EOC-1-2-32.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2022-08-16...
  • Seite 27 EOC 1-32 and EOC 2-32 Ethernet over Coax Peer to Peer Operation instructions...
  • Seite 28 Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer Table of contents Product description ............................4 1.1. Scope of delivery ..........................4 1.2. Principle of operation .......................... 4 1.3. Network connections ........................... 5 1.4.
  • Seite 29 If the device is used for other purposes, no warranty will be assumed! EU Declaration of Conformity Hereby AXING AG declares that the CE marked products comply with the valid EU guidelines. EOC 2-32: Hereby AXING AG declares that the device is additionally in compliance with Directive 2014/53/EU.

  • Seite 30: Product Description

    5 to 204 MHz. In a multiswitch cascade system, the conditions apply to the entire terrestrial branch. • The device types EOC 1-32 and EOC 2-32 may only be used in a CATV network if the forward path frequency range of the CATV network starts from 258 MHz. Page 4 of 26...

  • Seite 31: Network Connections

    In the example shown, the router has the IP address 198.168.78.1 and assigns additional IP addresses to the connected devices. With the help of a switch also more devices. 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 5 of 26...

  • Seite 32: Wifi Access To Eoc 2-32

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer The devices connected to LAN1 / 2 receive their IP addresses from the DHCP server (usually on the Internet router). Devices connected via WiFi also receive their IP addresses from the DHCP server..

  • Seite 33: Mounting

    The devices can be used as table top units or mounted on the wall using two matching screws. Used as table top unit Mounted on the wall 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 7 of 26...

  • Seite 34: Installation

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 3. Installation Page 8 of 26 AXING-BA_EOC-1-2-32.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2022-08-16...

  • Seite 35: Connectors And Led Indicators On The Rear Panel

    To switch off the mains adapter, it must be pulled out of the socket. Do not pull on the cable when disconnecting it. Reset for EOC 1-32, restore factory settings for EoC 2-32 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 9 of 26...

  • Seite 36: Rf Connection (G.hn)

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 3.3. RF connection (G.hn)  Use a coaxial cable to connect the G.hn connector to the feeding in point of the coax network (splitter, combiner, terrestrial input of a multiswitch etc.). or to an antenna socket.

  • Seite 37: Typical Applications

    4.1. EoC in a SAT IF distribution structure The IP data is received by a router and forwarded to an EOC 1-32. The EOC modulates the IP data and feeds it into the terrestrial input of the multiswitch.

  • Seite 38: Eoc In A Catv Distribution Network

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 4.2. EoC in a CATV distribution network The device types EOC 1-32 and EOC 2-32 may only be used in a CATV network if the forward path frequency range of the CATV network starts from 258 MHz.

  • Seite 39: Configuration Of Eoc 2-32

    5. Configuration of EOC 2-32 The configuration of the EOC 2-32 is done via a graphical user interface. Eoc 1-32 can not be configured. 5.1. Access to the graphical user interface To access the EOC 2-32, your PC must be on the same IPv4 network.

  • Seite 40: Network

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 5.3. Network Operation Mode is set to Bridge (DHCP Client) at factory. As a result, the EOC In the window, the receives its IP address data from the DHCP server. The devices connected to the EOC also receive their IP address data from the DHCP server.

  • Seite 41: Radio

    Important: This does not yet activate the changes in the EOC. Only when you activate them on the Changes page will the changes actually be applied to the device (see 5.8 on page 21). 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 15 of 26...

  • Seite 42: 2,4-Ghz-Band Vap (Virtual Access Point)

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 5.5. 2,4-GHz-Band VAP (Virtual Access Point) 2.4G VAP In the window, you configure the parameters of the 2.4 GHz band. Service • Enable switches on the 2.4 GHz band.

  • Seite 43: Further 2,4-Ghz Virtuell Access Points

    Important: This does not yet activate the changes in the EOC. Only when you activate them on the Changes page will the changes actually be applied to the device (see 5.8 on page 21). 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 17 of 26...

  • Seite 44: 5-Ghz-Band Vap (Virtual Access Point)

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 5.6. 5-GHz-Band VAP (Virtual Access Point) 5G VAP In the window, you configure the parameters of the 5 GHz band. Service • Enable switches on the 5 GHz band.

  • Seite 45: Further 5-Ghz Virtuell Access Points

    Important: This does not yet activate the changes in the EOC. Only when you activate them on the Changes page will the changes actually be applied to the device (see 5.8 on page 21). 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 19 of 26...

  • Seite 46: Configuring Virtual Lans (Vlan)

    Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer 5.7. Configuring Virtual LANs (VLAN) In the VLAN window, the Tag VLAN field is set to Disable by default.  If you want to configure VLANs, select the Enable option.

  • Seite 47: Active Changes

    , enter the new password. Update  Confirm the password in the field.  Click The new password is saved and activated in the device. 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 21 of 26...

  • Seite 48: Firmware Upgrade

    The current version of the firmware can be found in the Information window (see 5.2 on page 13). Download of the file You can find firmware updates for download by entering the article in the search field on www.axing.com. On the product page you will find the current firmware in the Downloads tab.

  • Seite 49: Technical Data

    * The data rate indicates the data throughput between the EoC devices. For technical reasons, a maximum of 1000 Mbps is available at each Ethernet interface. 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 23 of 26...
  • Seite 50 Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer Commission regulation (EU) 2019/1782 External plug-in power supply EOC 1-32 EOC 2-32 Manufacturer’s name or trademark commercial Channel Well Technology Co Ltd registration number and address...
  • Seite 51 2022-08-16 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_EOC-1-2-32.pdf Page 25 of 26...
  • Seite 52 Operation instructions | EOC 1-32 and EOC 2-32 | Ethernet over Coax Peer to Peer Page 26 of 26 AXING-BA_EOC-1-2-32.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2022-08-16...
