axing EoC 2-01 Betriebsanleitung
Ethernet over coax, wifi
Vorschau ausblenden
Andere Handbücher für EoC 2-01:
- Betriebsanleitung (61 Seiten) ,
- Betriebsanleitung (40 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für axing EoC 2-01
Inhaltszusammenfassung für axing EoC 2-01

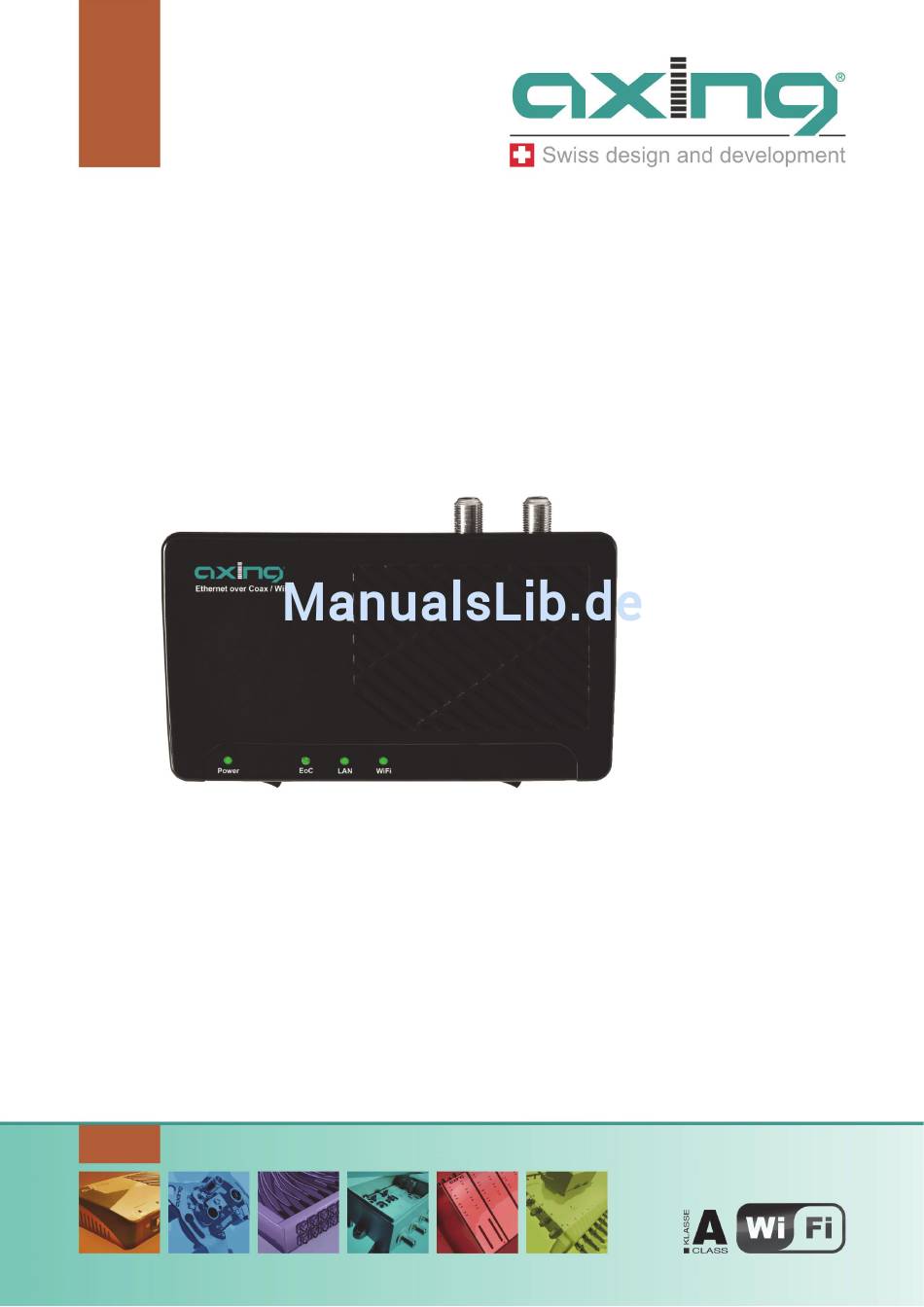

- Seite 1 EoC 2-01 Ethernet over Coax | WiFi Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Fehlerbehebung ............................20 6.1. LEDs ..............................20 Technische Daten ............................21 7.1. Datenblatt ............................21 7.2. Bohrschablone ............................ 22 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 3: Warnhinweise
Risiken, z. B. durch gefährlich hohe Spannung. Dieses Gerät ist AUSSCHLIESSLICH durch qualifiziertes Servicepersonal zu warten oder zu deinstallieren. Kontaktieren Sie Ihren Händler für weitere Informationen. 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 4: Produktbeschreibung
MAK 150-80 – 999-80 Adapter F/IEC CFA 1-00, IEC Buchse auf F-Stecker Adapter F/IEC CFA 10-00, IEC Stecker auf F-Stecker Einspeiseweiche TZU 40-03 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 5: Verwendungsbereich
Router in eine vorhandene koaxiale Antennenverteilung, wie z. B. SAT-ZF-, DVB-T, BK- oder Kopfstellen- Verteilsystemen (in Stern- oder Baumverteilung). Mehrere EoC 2-01 Modems kommunizieren im Peer to Peer Mode. D. h., jedes Modem kann mit jedem Modem im Netz kommunizieren. -
Seite 6: Anschlüsse, Anzeigen, Bedienelemente
SAT-Multischalter, das passive Verteilmaterial und für die Antennensteckdosen. 1.5.1. IP-Daten-Einspeisung in einer SAT-ZF-Verteilstruktur: Wenn der terrestrische Eingang des SAT- Multischalters nicht belegt ist, muss er mit einem 75 Ohm Abschluss- widerstand abgeschlossen werden. 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 7: Ip-Daten-Einspeisung In Eine Catv -Verteilstruktur
Beispiel 4: IP-Daten-Einspeisung für genau eine Antennensteckdose: Die Einspeisung erfolgt über die EoC- Einspeiseweiche TZU 40-03. Der darin eingebaute Hochpass von 85-1006 MHz verhindert, dass die IP-Signale 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 8: Ip-Daten-Einspeisung In Eine Kopfstelle
Beispiel 5: Die Einspeisung des IP-Signals erfolgt über die EoC-Einspeiseweiche TZU 40-03. Die Einspeiseweiche TZU 40-03 hat einen eingebauten Hochpass von 85-1006 MHz. Durch den Hochpass wird verhindert, dass die IP-Signale in die Kopfstelle übertragen werden. 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 9: Installation Und Inbetriebnahme
(siehe Beispiel 1 oder 3) oder an der rückkanaltauglichen EoC-Einspeiseweiche siehe Beispiel 2 oder 4) an. Wiederholen Sie Schritt 3 + 4 für weitere Inbetriebnahmen von EoC 2-01. Nachdem alle Verbindungen hergestellt wurden, können die EoC-Geräte mit dem Netzschalter eingeschaltet und die angeschlossenen Geräte (PC, Notebook etc.) hochgefahren werden. -
Seite 10: Basisfunktionen
Zur Verschlüsselung ist WPA2 aktiv Das werkseitig eingstellte Kennwort für den WiFi-Zugang lautet: 0000000000000000. Sie sollten das Standard-Kennwort ändern, um Ihr WiFi-Netztwerk abzusichern (siehe 5.3.2 auf Seite 14). 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 11: Eoc-Netzwerk Mit Verschlüsselung
Versuchen Sie es erneut und drücken Sie die EoC-Reset-Taste <1 Sekunde lang. Sollten die EoC-LEDs an beiden EoC-Geräten nicht leuchten, sind die EoC-Geräte nicht verbunden. Wiederholen Sie die Schritte in diesem Abschnitt. 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 12: Einstellungen Für Das Wifi-Netzwerk
Geben Sie den Benutzernamen admin und anschließend das werkseitig eingestellte Kennwort 000000 ein. Klicken Sia auf OK. Das Fenster Wireless AP Router öffnet sich. 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 13: Operation Mode
In diesem Modus fungiert das Gerät als singulärer Access Point. Das Netzwerk, mit welchem das EoC 2-01 verbunden ist, wird erweitert – zum einen durch die LAN Ports (das EoC 2-01 fungiert hier als Switch), den EoC-Anschluss und via Wi-Fi-Interface. -
Seite 14: Wireless Settings
Betriebsanleitung | EoC 2-01 | Ethernet over Coax | WiFi Weboberfläche bietet Ihnen hierzu eine Übersicht („Wireless Site Survey“) am entsprechenden Punkt des Konfigurationsassistenten an. Achtung: Bei Nutzung dieser Funktion, arbeitet der AP des EoC 2-01 im gleichen Kanal wie die Basis des zu erweiternden Netzwerkes. 5.3. -
Seite 15: Wireless Site Survey
Erweiterte Einstellungen bzgl. Wi-Fi können hier gesetzt werden. Beispielsweise können Sie hier den „RF Output Power“, welcher direkt mit der Reichweite der Wi-Fi- Abdeckung korreliert, festlegen. 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 16: Wireless Schedule
Beispielsweise lässt sich so Wi-Fi über Nacht deaktivieren. Diese Funktion ist werksseitig deaktiviert. 5.4. TCP/IP Settings 5.4.1. LAN Interface Setup Auf dieser Seite können Sie IP-Adresse und Subnetzmaske Ihres lokalen EoC 2-01-Gerätes festlegen. 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 17: Management
Diese Seite zeigt einen Überblick über die gesendeten / empfangenen Pakete in den einzelnen Netzwerken an. 5.5.3. Time Zone Setting Sowohl Zeit, Datum als auch Zeitzone können hier festgelegt werden. Optional kann hier auch ein NTP-Server (Network Time Protocol) hinzugefügt werden. 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 18: System Log
Updates. Beachten Sie, dass es unter Umständen notwendig sein kann, nach dem Update den Browser-Cache zu leeren, um alle neuen Funktionen nutzen zu können. Updates finden Sie unter der Rubrik „Downloads“ auf unserer Webseite http://www.axing.com/. 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 19: Save / Reload Settings
Es ist außerdem möglich, eine Konfiguration wiederherzustellen oder die Werkseinstellungen zu laden. 5.5.7. Password Setup Diese Seite erlaubt es Ihnen, das für die Weboberfläche benutzte Passwort zu ändern. Die Standardeinstellungen sind: Benutzername: admin Passwort: 000000 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 20: Fehlerbehebung
Prüfen Sie, ob ihre Antennenanlage rückkanaltauglich ist. EoC-LED leuchtet rot Die Leitungsdämpfung zwischen den EoC-Modems ist zu hoch. Positionieren Sie das EoC-Modem etwas näher an das Master-Gerät. 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 21: Technische Daten
110-230 V~ 50/60 Hz Leistungsaufnahme max. 5,5 W Betriebstemperatur 0°C ~ 40°C Abmessungen 145 (B) x 82,5 (T) x 33 (H) mm Entspricht den Normen EN 50083-2 Klasse A 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... -
Seite 22: Bohrschablone
Betriebsanleitung | EoC 2-01 | Ethernet over Coax | WiFi 7.2. Bohrschablone 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten... - Seite 23 2015-01-196 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
- Seite 24 Betriebsanleitung | EoC 2-01 | Ethernet over Coax | WiFi 2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten...
