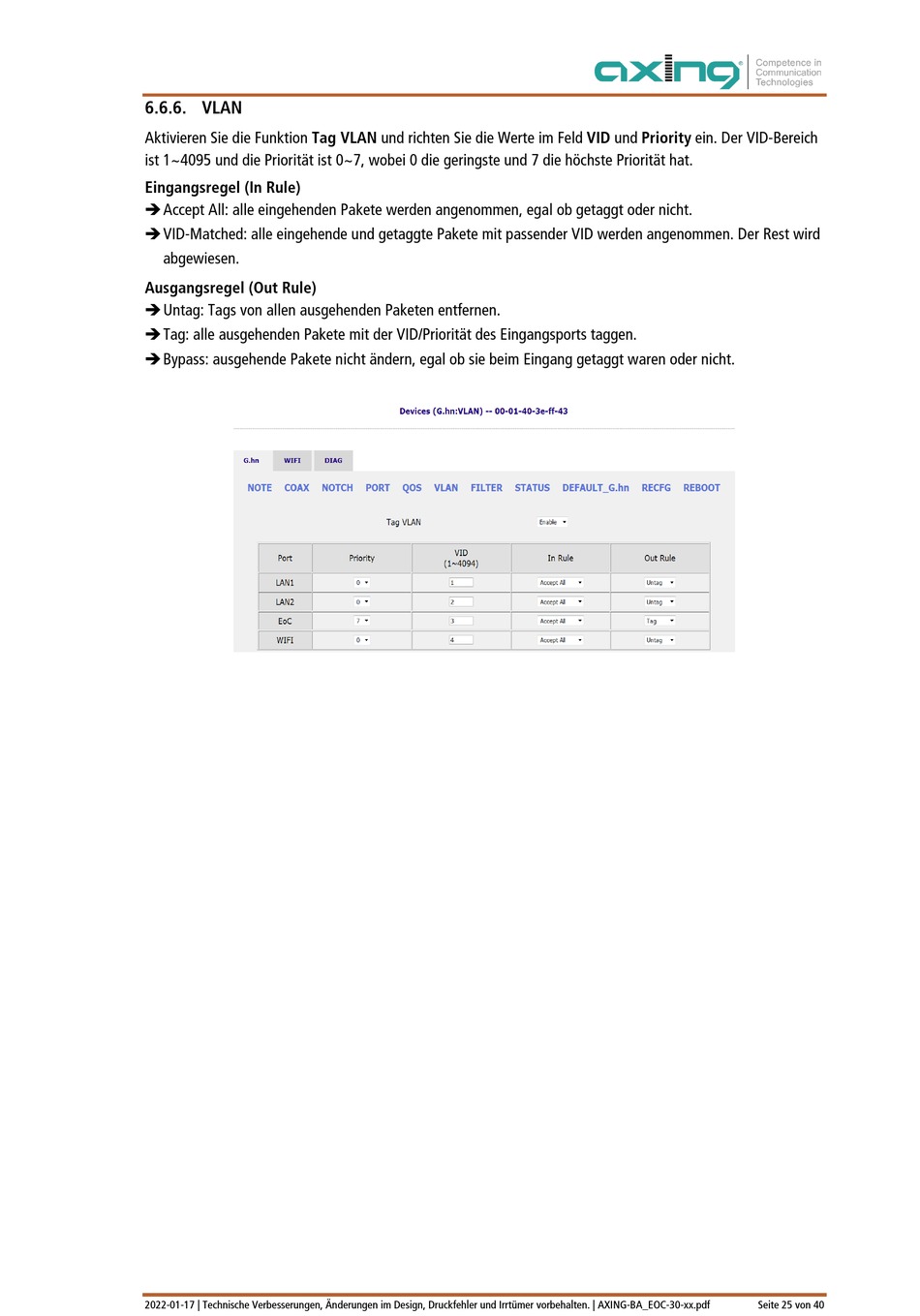

axing EOC 30-01 Betriebsanleitung Seite 25

6.6.6. VLAN
Aktivieren Sie die Funktion Tag VLAN und richten Sie die Werte im Feld VID und Priority ein. Der VID-Bereich
ist 1~4095 und die Priorität ist 0~7, wobei 0 die geringste und 7 die höchste Priorität hat.
Eingangsregel (In Rule)
 Accept All: alle eingehenden Pakete werden angenommen, egal ob getaggt oder nicht.
 VID-Matched: alle eingehende und getaggte Pakete mit passender VID werden angenommen. Der Rest wird
abgewiesen.
Ausgangsregel (Out Rule)
 Untag: Tags von allen ausgehenden Paketen entfernen.
 Tag: alle ausgehenden Pakete mit der VID/Priorität des Eingangsports taggen.
 Bypass: ausgehende Pakete nicht ändern, egal ob sie beim Eingang getaggt waren oder nicht.
2022-01-17 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_EOC-30-xx.pdf Seite 25 von 40
