- Seite 1 UIM 1-00 Universal Input Modulator Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
4.4.2. Player-Netzwerk-Einstellung...................... 17 4.4.3. Password – Log-In-Daten konfigurieren ..................17 4.5. Update ............................... 18 4.6. Log Out .............................. 18 Technische Daten ............................19 Seite 2 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 3: Ce-Konfirmationserklärung
Hiermit erklärt die AXING AG, dass die gekennzeichneten Produkte den geltenden Richtlinien entsprechen. WEEE Nr. DE26869279 | Elektrische und elektronische Komponenten nicht mit dem Restmüll, sondern separat entsorgen. 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 3 von 20... -
Seite 4: Produktbeschreibung

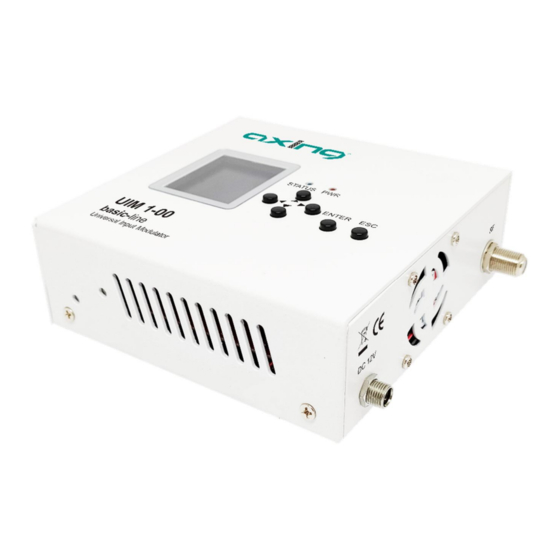

Mit dem Universal Input Modulator UIM 1-00 speisen Sie Streaming-Videos, Videos von einer HDMI-Quelle oder Videos von einem USB-Stick/-Laufwerk in ein koaxiales Kabelnetz ein. Der UIM 1-00 moduliert das Video in einen DVB-C oder DVB-T-Kanal. Das Video kann an einem Fernsehgerät, das mit DVB-C/T-Tuner ausgestattet ist, empfangen werden. -
Seite 5: Anzeige-/Bedienelemente Und Anschlüsse
HF-Ausgang Bedientasten (hoch, runter, links, rechts) Reset-Taste Enter-Taste 10 NMS-Konfigurations-Schnittstelle ESC-Taste (Abbrechen/Zurück) 11 DATA-Schnittstelle Status- und Power-LED 12 HDMI-Eingang DC-Eingang 13 USB-Port Ventilator 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 5 von 20... -
Seite 6: Montage Und Anschluss
èMontieren Sie sie beiliegenden Montagewinkel mit den mitgelieferten Senkkopfschrauben am Gerät. Montagewinkel mit mitgelieferten Senkkopfschrauben èMontieren Sie das Gerät auf einer flachen Oberfläche. Verwenden Sie passende Montageschrauben. Seite 6 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 7: Anschluss
2.2. Anschluss Die Quellen (HDMI, DATA und USB) dürfen dauerhaft an den Anschlüssen angeschlossen bleiben. Je nach Bedarf kann dann über die Web-Konfigurationsoberfläche des UIM 1-00 zwischen den Quellen umgeschaltet werden. 2.2.1. Anschluss an HDMI èVerbinden Sie die HDMI-Buchse mit der HDMI-Quelle. -
Seite 8: Bedienung
Firmwareversion wird angezeigt. Sobald der Bootvorgang abgeschlossen ist, leuchtet die Status-LED blau und auf dem Display wird die Ausgangsmodulation und der Ausgangskanal angezeigt. Seite 8 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 9: Konfiguration Des Ausgangsmodulators Mit Den Bedientasten
èDrücken Sie die ESC-Taste, um das Menü zu verlassen. Eine Abfrage erscheint, ob Sie durchgeführte Änderungen speichern möchten. èWählen Sie Yes und drücken Sie die ENTER-Taste. 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 9 von 20... -
Seite 10: Sendersuchlauf Durchführen
Das Gerät wird neu gebootet und komplett auf die Werkseinstellungen zurückgesetzt. Das beinhaltet auch das Passwort der Web-Oberfläche, die IP-Adressen der Schnittstellen und den Ausgangskanal. Seite 10 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 11: Konfiguration Im Webbrowser
èGeben Sie die IP-Adresse des UIM 1-00 in die Adresszeile Ihres Browsers ein. èGeben Sie admin als Username ein. èGeben Sie admin als Password. ein èNach erfolgreicher Anmeldung geben Sie bitte ein sicheres Passwort ein. 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 11 von 20... -
Seite 12: Status
Daten zum an der USB-Schnittstelle angeschlossenen USB-Speicher · Die unter Media Source ausgewählte Quelle · Der Zustand der Web-Verbindung Hinweis: Nach einiger Zeit ohne Aktivität, werden Sie automatisch ausgelockt. Seite 12 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 13: Media Source
Der ausgewählte Stream wird ganz unten angezeigt und abgespielt. 4.2.4. HDMI Input èWählen Sie HDMI Input, um Videos von einer HDMI-Quelle zu streamen. èKlicken Sie Apply, um das Streaming zu starten. 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 13 von 20... -
Seite 14: Modulator
Bis zu 15 alphanumerische Zeichen Der Service Name erscheint als Programmname im Fernsehgerät. Private Data Spec ID Australian TTN, EACEM, FreeView (NZ), ITC, Nordic, other Seite 14 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 15: Standard = Dvb-C
1 … 1023 Sie müssen eine freie LCN auswählen. Service ID 1 … 65535 TS ID 1 … 65535 Network ID 1 … 65535 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 15 von 20... -
Seite 16: Settings (Einstellungen)
Im Feld MAC Adress sehen Sie die MAC-Adresse der NMS-Schnittstelle des UIM 1-00. èNach dem Sie die Einstellungen vorgenommen haben, klicken Sie auf Apply. Die Einstellungen werden übernommen. Seite 16 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 17: Player-Netzwerk-Einstellung
èBestätigen Sie das Passwort im Feld Confirm password. èKlicken Sie auf die Schaltfläche Apply. Das neu Passwort bzw. der neue Benutzername wird übernommen 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 17 von 20... -
Seite 18: Update
èWenn Sie sich vom Gerät abmelden möchten, klicken Sie zunächst auf Log Out. Eine Meldung erscheint. èKlicken Sie OK. Sie werden vom Gerät abgemeldet. Seite 18 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01... -
Seite 19: Technische Daten
128 × 125 × 44 mm Gewicht 0,450 kg Externes Zubehör Steckernetzteil 100 … 240 VAC / 50 … 60 Hz | 12 VDC / 2 A 2021-11-01 | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | AXING-BA_UIM-1-00.pdf Seite 19 von 20... - Seite 20 Betriebsanleitung | UIM 1-00 | Universal Input Modulator Seite 20 von 20 AXING-BA_UIM-1-00.pdf | Technische Verbesserungen, Änderungen im Design, Druckfehler und Irrtümer vorbehalten. | 2021-11-01...
- Seite 21 UIM 1-00 Universal Input Modulator Operation instructions...
- Seite 22 Player Network Setting ......................17 4.4.3. Password – Configure log-in data ..................... 17 4.5. Update ............................... 18 4.6. Log Out .............................. 18 Technical data ............................19 Page 2 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03...
- Seite 23 AXING AG hereby declares that the labelled products comply with the applicable directives. WEEE No. DE26869279 | Do not dispose of electrical and electronic components with the residual waste, but separately. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 3 of 20...
-
Seite 24: Product Description
DVB-C/T tuner. In the example above, a video is fed into a headend system. The UIM 1-00 must be configured so that the set output channel does not interfere or overlap with a channel of the headend. -
Seite 25: Display/Operating Elements And Connections
10 NMS control interface ESC key (cancel/back) 11 DATA interface Status and power LED 12 HDMI input Power input 13 USB port 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 5 of 20... -
Seite 26: Mounting And Installation
èMount the enclosed mounting brackets on the unit using the supplied countersunk screws. Mounting bracket with supplied countersunk screws èMount the device on a flat surface. Use suitable mounting screws. Page 6 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03... -
Seite 27: Installation
èConnect the barrel connector of the power supply to the DC connector of the device (6) and screw the connector tight. èUse only the supplied power supply unit and connect it to a corresponding mains outlet. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 7 of 20... -
Seite 28: Operation
As soon as the boot process is completed, the status LED lights up blue and the display shows the output modulation and the output channel. Page 8 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03... -
Seite 29: Configuration Of The Output Modulator With The Operating Keys
èPress the ESC key to exit the menu. A prompt appears asking if you want to save changes you have made. èSelect Yes and press the ENTER key. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 9 of 20... -
Seite 30: Performing A Channel Search
èYou must perform a channel search on the connected TV sets or search directly for the selected output channel. If the station is found, the AXING logo is displayed as the factory setting. The LCN entered is displayed as the programme number, and the name entered under Service is displayed as the station name. -
Seite 31: Configuration In The Web Browser
èEnter the IP address of the device in the address line of your browser. èEnter admin as the Username. èEnter admin as the Password. èAfter successful login, please configure in a secure password. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 11 of 20... -
Seite 32: Status
Information of the USB memory connected to the USB interface · The source selected under Media Source · The status of the web connection Page 12 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03... -
Seite 33: Media Source
The selected stream is displayed at the bottom and played. 4.2.4. HDMI Input èSelect HDMI Input to stream video from an HDMI source. èClick Apply to start streaming. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 13 of 20... -
Seite 34: Modulator
Private Data Spec ID Australian TTN, EACEM, FreeView (NZ), ITC, Nordic, other PMT PID 32 … 8190 Video PID 32 … 8190 Audio PID 32 … 8190 Page 14 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03... -
Seite 35: Standard = Dvb-C
Up to 15 alphanumeric characters Service Name Up to 15 alphanumeric characters The service name appears as the programme name on the TV set. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 15 of 20... -
Seite 36: Settings
Under NMS, make the IP settings of the NMS interface, the interface by which the UIM 1-00 is configured. The network management system of the UIM 1-00 does not support a DHCP server, a fixed IP address must be entered. -
Seite 37: Player Network Setting
èConfirm the password in the Confirm password field. èClick on the Apply button. The new password or the new user name is accepted. 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 17 of 20... -
Seite 38: Update
èIf you want to log out of the device, first click on Log Out. A message appears. èClick OK. You will be logged out of the device. Page 18 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03... -
Seite 39: Technical Data
0.450 kg External accessories Plug-in power supply 100 … 240 VAC / 50 … 60 Hz | 12 VDC / 2 A 2021-11-03 | Technical improvements, changes in design, printing and other errors reserved. | AXING-BA_UIM-1-00.pdf Page 19 of 20... - Seite 40 Operation instructions | UIM 1-00 | Universal Input Modulator Page 20 of 20 AXING-BA_UIM-1-00.pdf | Technical improvements, changes in design, printing and other errors reserved. | 2021-11-03...
