Betriebsanleitung | EoC 2-01 | Ethernet over Coax | WiFi
1.4.

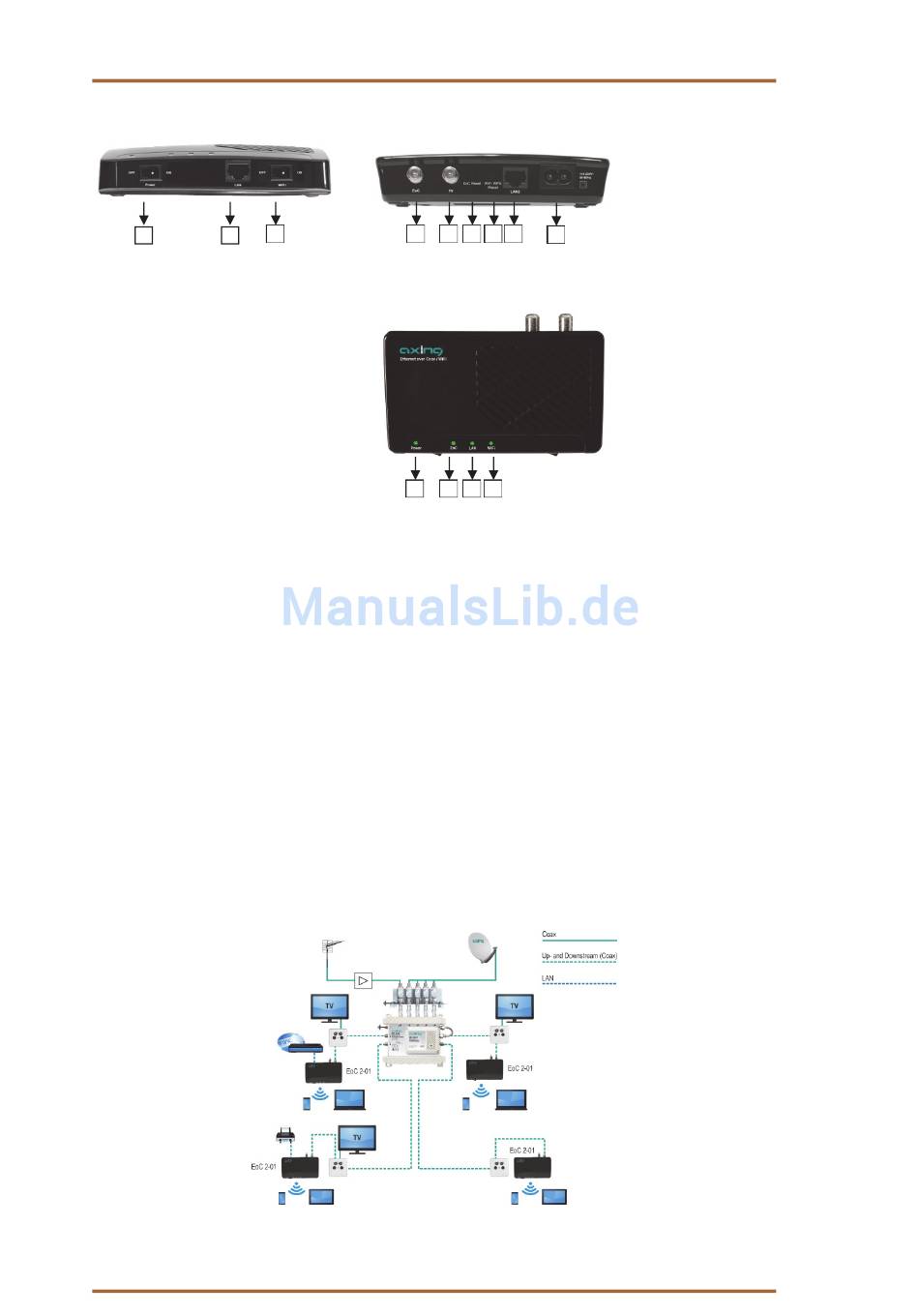

Anschlüsse, Anzeigen, Bedienelemente
1
2
1. Power ON/OFF
2. LAN, RJ 45 Buchse
3. WiFi ON/OFF
4. EoC-F-Buchse 2-862 MHz (Daten 2-65
MHz)
5. TV-F-Buchse 85-862 MHz
6. EoC Reset-Taste
7. WiFi WPS/Reset-Taste
8. LAN, RJ 45 Buchse
9. Netzbuchse 110-230 V
10. Power-LED
11. EoC-LED
12. LAN-LED
13. WiFi-LED
An der TV-F-Buchse auf der Rückseite des EoC-Modem kann ein TV- oder Radiogerät angeschlossen werden.
Der eingebaute Verteiler ist mit einem hochselektiven Filter bestückt, wodurch der TV-/Radioempfang nicht
vom Datenverkehr gestört wird.
Wenn Sie die TV-Buchse nicht verwenden, schließen Sie diese mit dem beiliegenden
Abschlusswiderstand CFA 8-00 ab!
1.5.
Anwendungsbeispiele
Alle Komponenten in der Verteilstruktur müssen den Rückkanal-Frequenzbereich 2-68 MHz unterstützen. Dies
gilt insbesondere für die SAT-Multischalter, das passive Verteilmaterial und für die Antennensteckdosen.
1.5.1.
IP-Daten-Einspeisung in einer SAT-ZF-Verteilstruktur:
Wenn der terrestrische
Eingang des SAT-
Multischalters nicht belegt
ist, muss er mit einem
75 Ohm Abschluss-
widerstand abgeschlossen
werden.
6
2015-01-1916 | © AXING AG Schweiz | Konstrukions -, Typenänderung, Irrtümer und Druckfehler vorbehalten
3
4
5 6 7 8
10
11 12 13
9
