Betriebsanleitung
Toimintaohje

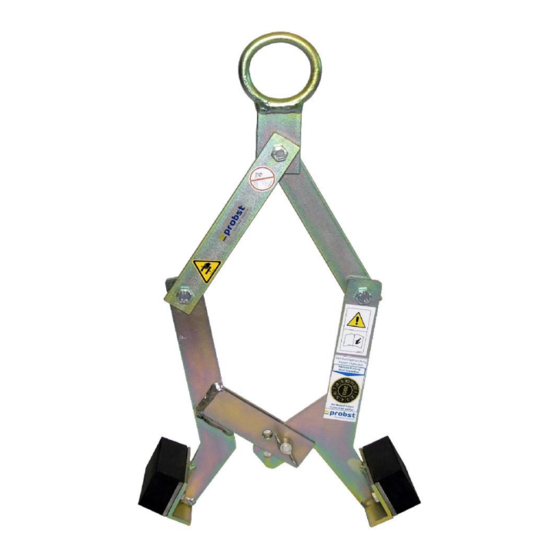

Kabelkanal-Versetzzange KKV-20/30
Kaapelikanava-kivisakset KKV-20/30
KKV-20/30
DE / FI
53100420
V1

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für probst KKV-20/30

Inhaltszusammenfassung für probst KKV-20/30

  • Seite 1 Betriebsanleitung Toimintaohje Kabelkanal-Versetzzange KKV-20/30 Kaapelikanava-kivisakset KKV-20/30 KKV-20/30 DE / FI 53100420...
  • Seite 5 Betriebsanleitung Original Betriebsanleitung Kabelkanal-Versetzzange KKV-20/30 KKV-20/30 53100420...
  • Seite 6 Bitte beachten Sie, dass das Produkt ohne vorliegende Betriebsanleitung in Landessprache nicht eingesetzt / in Betrieb gesetzt werden darf. Sollten Sie mit der Lieferung des Produkts keine Betriebsanleitung in Ihrer Landessprache erhalten haben, kontaktieren Sie uns bitte. In Länder der EU / EFTA senden wir Ihnen diese kostenlos nach.

  • Seite 7: Inhaltsverzeichnis

    Einstellungen ................................. 12 Einstellung des Greifbereichs ........................12 Bedienung................................12 Wartung und Pflege .............................. 13 Wartung ................................. 13 7.1.1 Mechanik ................................ 13 Störungsbeseitigung .............................14 Reparaturen ..............................14 Prüfungspflicht ..............................14 Hinweis zum Typenschild ..........................15 Hinweis zur Vermietung/Verleihung von PROBST-Geräten ................. 15 53100420...

  • Seite 8: Eg-Konformitätserklärung

    Sicherheit von Maschinen - Sicherheitsabstände gegen das Erreichen von Gefährdungsbereichen mit den oberen und unteren Gliedmaßen (ISO 13857:2008). Dokumentationsbevollmächtigter: Name: J. Holderied Anschrift: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Unterschrift, Angaben zum Unterzeichner: Erdmannhausen, 30.07.2019................(M. Probst, Geschäftsführer) 53100420...

  • Seite 9: Allgemeines

    Das Gerät (KKV-20/30) darf ausschließlich zum Greifen, Transportieren und Versetzen von Kabelkanälen mit Lichterweite von 200-300 mm verwendet werden! Das Gerät (KKV-20/30) ist mit einer Einhängeöse ausgerüstet und kann daher auch an einem Hebezeug/Trägergerät wie Bagger, Ladekran und der gleichen befestigt werden.
  • Seite 10 Allgemeines 5 / 15 • Das Gerät darf nur für den in der Bedienungsanleitung beschriebenen bestimmungsgemäßen Einsatz, unter Einhaltung der gültigen Sicherheitsvorschriften und unter Einhaltung der dementsprechenden gesetzlichen Bestimmungen und den der Konformitätserklärung verwendet werden. • Jeder anderweitige Einsatz gilt als nicht bestimmungsgemäß und ist verboten! •...

  • Seite 11: Übersicht Und Aufbau

    Allgemeines 6 / 15 Übersicht und Aufbau Technische Daten Greifbereich W Backenlänge L Tragfähigkeit (WLL) Eigengewicht KKV-20/30 200-300 mm 120 mm 150 kg 5,5 kg 53100420...

  • Seite 12: Sicherheit

    Sicherheit 7 / 15 Sicherheit Sicherheitshinweise Lebensgefahr! Bezeichnet eine Gefahr. Wenn sie nicht gemieden wird, sind Tod und schwerste Verletzungen die Folge. Gefährliche Situation! Bezeichnet eine gefährliche Situation. Wenn sie nicht gemieden wird, können Verletzungen oder Sachschäden die Folge sein. Verbot! Bezeichnet ein Verbot.

  • Seite 13: Sicherheitskennzeichnung

    Sicherheit 8 / 15 Sicherheitskennzeichnung VERBOTSZEICHEN Symbol Bedeutung Bestell-Nr. Größe 2904.0210 Ø 30 mm Niemals unter schwebende Last treten. Lebensgefahr! 2904.0209 Ø 50 mm 2904.0204 Ø 80 mm 2904.0213 Ø 30 mm Es dürfen keine konischen Greifgüter gegriffen werden. 2904.0212 Ø...

  • Seite 14: Persönliche Sicherheitsmaßnahmen

    Sicherheit 9 / 15 Persönliche Sicherheitsmaßnahmen • Jeder Bediener muss die Bedienungsanleitung für das Gerät mit den Sicherheitsvorschriften gelesen und verstanden haben. • Das Gerät und alle übergeordneten Geräte in/an die das Gerät eingebaut ist, dürfen nur von dafür beauftragten und qualifizierten Personen betrieben werden. •...

  • Seite 15: Sicherheit Im Betrieb

    Sicherheit 10 / 15 Sicherheit im Betrieb 3.9.1 Allgemeines • Die Arbeit mit dem Gerät darf nur in bodennahem Bereich erfolgen. Das Schwenken des Gerätes über Personen hinweg ist untersagt. • Der Aufenthalt unter schwebender Last ist verboten. Lebensgefahr! • Das manuelle Führen ist nur bei Geräten mit Handgriffen erlaubt.

  • Seite 16: Installation

    11 / 15 Installation Mechanischer Anbau Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten. Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der Anbaugeräte (Drehmotor, Einstecktaschen etc.) und die zusätzliche Last der Greifgüter nicht überschritten werden! Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei auspendeln...

  • Seite 17: Einstellungen

    Einstellungen 12 / 15 Einstellungen Einstellung des Greifbereichs • Der Greifbereich muss entsprechend auf die Produktabmessung eingestellt werden. Flügelmutter • Hierzu muss das Gerät auf den Boden abgestellt werden. • Flügelmutter entfernen • Greifbereich entsprechend einstellen und wieder mit Flügelmutter sichern.

  • Seite 18: Wartung Und Pflege

    Wartung und Pflege 13 / 15 Wartung und Pflege Wartung Um eine einwandfreie Funktion, Betriebssicherheit und Lebensdauer des Gerätes zu gewährleisten, sind die in der unteren Tabelle aufgeführten Wartungsarbeiten nach Ablauf der angegebenen Fristen durchzuführen. Es dürfen nur Original-Ersatzteile verwendet werden, ansonsten erlischt die Gewährleistung. Alle Arbeiten dürfen nur bei stillgelegtem Gerät erfolgen! Bei allen Arbeiten muss sichergestellt sein, dass sich das Gerät nicht unabsichtlich schließen kann.

  • Seite 19: Störungsbeseitigung

    • Die dementsprechenden gesetzlichen Bestimmungen u. die der Konformitätserklärung sind zu beachten! • Die Durchführung der Sachkundigenprüfung kann auch durch den Hersteller Probst GmbH erfolgen. Kontaktieren Sie uns unter: service@probst-handling.com • Wir empfehlen, nach durchgeführter Prüfung und Mängelbeseitigung des Gerätes die Prüfplakette „Sachkundigenprüfung / Expert inspection“...

  • Seite 20: Hinweis Zum Typenschild

    Kettenzug, Gabelstapler, Bagger...) mit zu berücksichtigen. Beispiel: Hinweis zur Vermietung/Verleihung von PROBST-Geräten Bei jeder Verleihung/Vermietung von PROBST-Geräten muss unbedingt die dazu gehörige Original Betriebsanleitung mitgeliefert werden (bei Abweichung der Sprache des jeweiligen Benutzerlandes, ist zusätzlich die jeweilige Übersetzung der Original Betriebsanleitung mit zuliefern)!

  • Seite 21: Wartungsnachweis

    (durch eine autorisierte Fachwerkstatt)! Nach jeder erfolgten Durchführung eines Wartungsintervalls muss unverzüglich dieser Wartungsnachweis (mit Unterschrift u. Stempel) an uns übermittelt werden 1). 1) per E-Mail an: service@probst-handling.com / per Fax oder Post Betreiber: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Gerätetyp:...
  • Seite 25 Toimintaohje Käännös sta originaali Toimintaohje Kaapelikanava-kivisakset KKV-20/30 KKV-20/30 53100420...
  • Seite 26 Säätötyöt ................................12 Tarttuma-alueen asetus ..........................12 Käyttö ................................12 Ylläpito ja huolto ...............................13 Huolto ............................... 13 7.1.1 Mekaniikka ..............................13 Häiriönpoisto ............................14 Korjaukset ..............................14 Tarkastusvelvollisuus ..........................14 Huomautuksia tyyppikilvestä ........................15 Huomautuksia PROBST-laitteiden vuokraamisesta/lainaamisesta ............15 53100420...

  • Seite 27: Ce-Vaatimustenmukaisuus

    Koneiden turvallisuus - Yleiset suunnitteluperiaatteet - Riskien arviointi ja riskin pienentäminen (ISO 12100: 2010) DIN EN ISO 13857 Koneiden turvallisuus – Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille (ISO 13857:2008). Dokumentaatiosta vastaava: Nimi: J. Holderied Osoite: Probst GmbH; Gottlieb-Daimler-Straße 6; 71729 Erdmannhausen, Germany Allekirjoitus, tiedot allekirjoittaneesta: Erdmannhausen,30.07.2019................. (M. Probst, toimitusjohtaja) 53100420...

  • Seite 28: Yleistä

    Yleistä 4 / 15 Yleistä Määräysten mukainen käyttö Laitetta (KKV-20/30) saa käyttää ainoastaan kaapelikanavien nostamiseen, kuljettamiseen ja siirtämiseen, joiden leveys on 200-300 mm! Laite (KKV-20/30) on varustettu ripustussilmukalla ja voidaan sen vuoksi kiinnittää myös nosto-/kuljetuslaitteeseen, kuten kaivinkoneeseen, lastausnosturiin ja vastaavaan.
  • Seite 29 Yleistä 5 / 15 ● Laitetta saa käyttää ainoastaan käyttöohjeessa kuvatulla määräysten mukaisella tavalla voimassa olevia turvallisuusmääräyksiä sekä lakimääräisiä säädöksiä ja vaatimuksenmukaisuusvakuutuksen määräyksiä noudattaen. • Kaikkea muuta käyttöä ei pidetä määräysten mukaisena ja on kielletty! • Myös käyttöpaikalla voimassa olevia lakimääräisiä turvallisuuteen ja onnettomuuksien ehkäisemiseen liittyviä...

  • Seite 30: Yleiskuva Ja Rakenne

    Yleistä 6 / 15 Yleiskuva ja rakenne 2.3 Tekniset tiedot Tyyppi Tartunta-alue W Leuan pituus L Kantokyky (WLL) Omapaino KKV-20/30 200-300mm 120 mm 150 kg 5,5 kg 53100420...

  • Seite 31: Turvallisuus

    Turvallisuus 7 / 15 Turvallisuus Turvallisuusohjeita Kuolemanvaara!! Merkitsee vaaraa. Jos vaaraa ei vältetä, tuloksena saattaa olla kuolema tai vakava vamma. Vaarallinen tilanne! Merkitsee vaarallista tilannetta. Jos tilannetta ei vältetä, tuloksena saattaa olla ruumiillisia tai aineellisia vahinkoja. Kielto! Merkitsee kieltoa. Jos kieltoa ei noudateta, tuloksena saattaa olla kuolema, vakava vamma tai aineellisia vahinkoja.

  • Seite 32: Turvamerkinnät

    Turvallisuus 8 / 15 Turvamerkinnät KIELTOMERKIT Symboli Merkitys Tilausnro Koko 29040210 Ø 30 mm Älä koskaan astu riippuvan kuorman alle. Hengenvaara! 29040209 Ø 50 mm 29040204 Ø 80 mm 29040213 Ø 30 mm Kartiomaisia tuotteita ei saa nostaa. 29040212 Ø 50 mm 29040211 Ø...

  • Seite 33: Henkilökohtaiset Suojatoimenpiteet

    Turvallisuus 9 / 15 Henkilökohtaiset suojatoimenpiteet • Jokaisen käyttäjän on luettava ja ymmärrettävä laitteen käyttöohje sekä siinä olevat turvallisuusmääräykset. • Laitetta ja kaikkia korkeamman tason laitteita, johon/joihin laite on asennettu, saavat käyttää vain valtuutetut ja pätevät henkilöt. • Vain käsikahvallisia laitteita saa käyttää manuaalisesti. Muuten on olemassa käsien loukkaantumisvaara! Suojavarusteet •...

  • Seite 34: Turvallinen Käyttö

    Turvallisuus 10 / 15 Turvallinen käyttö 3.9.1 Yleistä • Laitteella saa työskennellä vain lähellä maanpinnan tasoa. Laitteen liikuttaminen ihmisten yli on kielletty. • Oleskelu riipuvan kuorman alla on kielletty. Hengenvaara! • Ainoastaan kahvallisia laitteita saa ohjata manuaalisesti. • Oleskelu työalueella käytön aikana on kielletty! Ellei se ole välttämätöntä. Laitteen käyttötavan vuoksi, esim.

  • Seite 35: Asennus

    11 / 15 Asennus Mekaaninen rakenne Käytä vain alkuperäisiä Probst-tarvikkeita, ota epäselvissä tapauksissa yhteyttä valmistajaan. Laitteen kuorma, lisälaitteet (kääntömoottori,nostoadapterit jne.) ja tartuntavarsien ylimääräinen kuorma eivät saa ylittää kuljetus-/nostolaitteen kantokykyä! Tartuntalaitteet on ripustettava aina kardaanisesti, jotta ne voivat heilua vapaasti jokaisessa asennossa.

  • Seite 36: Säätötyöt

    Säätötyöt 12 / 15 Säätötyöt Tarttuma-alueen asetus • Tartunta-alue on säädettävä tuotteen mittojen mukaan. • Siipimutteri Sitä varten laite on laskettava maahan. • Irrota siipimutteri • Säädä tartunta-alue vastaavasti ja kiinnitä se uudelleen siipimutterilla. Ole varovainen säätötöissä! Käsien loukkaantumisvaara! Käytä suojakäsineitä. Käyttö...

  • Seite 37: Ylläpito Ja Huolto

    Ylläpito ja huolto 13 / 15 Ylläpito ja huolto Huolto Laitteen virheettömän toiminnan, käyttöturvallisuuden ja pitkän käyttöiän takaamiseksi taulukossa olevat huoltotyöt on suoritettava annetun aikavälin kuluessa. Ainoastaan alkuperäisiä varaosia saa käyttää, muuten takuu raukeaa. Kaikki työt on tehtävä laitteen ollessa pysähdyksissä! Kaikkien töiden yhteydessä...

  • Seite 38: Häiriönpoisto

    (→ DGUV-asetus 100-500). • Voimassa olevia lakimääräisiä säädöksiä ja vaatimuksenmukaisuusvakuutuksen määräyksiä on noudatettava! • Asiantuntijatarkastuksen voi tehdä myös valmistaja Probst GmbH. Ota meihin yhteyttä: service@probst- handling.de • Suosittelemme, että laitteen tarkastuksen ja vikojen korjauksen jälkeen „Asiantuntijatarkastus / Expert inspection“...

  • Seite 39: Huomautuksia Tyyppikilvestä

    Tyyppikilvessä ilmoitettu omapaino on otettava huomioon käytettäessä laitetta nostolaitteen/kuljetuslaitteen (esim. nosturi, ketjutalja, trukki, kaivinkone) kanssa. Esimerkki: Huomautuksia PROBST-laitteiden vuokraamisesta/lainaamisesta Aina, kun PROBST-laite vuokrataan/lainataan, mukaan on ehdottomasti annettava asiaankuuluva alkuperäinen käyttöohje (jos käyttömaassa puhutaan toista kieltä, mukaan on lisäksi annettava alkuperäisen käyttöohjeen käännös)! 53100420...
  • Seite 40 Jokaisen huoltovälin suorittamisen jälkeen tämä huoltotodistus (varustettuna allekirjoituksella ja leimalla) on lähetettävä meille välittömästi 1). 1) sähköpostitse: service@probst-handling.de / faksilla tai postitse Toiminnanharjoittaja: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _...
  • Seite 41 ÖW min. 200 ÖW max. 300 Tragfähigkeit / Working Load Limit WLL: kg / Eigengewicht / Dead Weight: kg / 13,2 Product Name: Cable Channel Clamp KKV-20/30 © all rights reserved conform to ISO 16016 Datum Name Benennung Kabelkanal-Versetzzange KKV-20/30 Erst. 30.7.2019 R.Seidel...
  • Seite 42 20060004 45400019 20100016 20000019 20000020 45400018 45400017 20000019 36320023 20000006 36320023 © all rights reserved conform to ISO 16016 20000006 Datum Name Benennung Kabelkanal-Versetzzange KKV-20/30 Erst. 20.9.2018 R.Seidel Gepr. 22.7.2019 R.Seidel Artikelnummer/Zeichnungsnummer Blatt E53100420 Zust. Urspr. Ers. f. Ers. d.

  • Seite 43: Beidseitig / On Both Sides

    A53100420 KKV-20/30 Beidseitig / on both sides 29040028 29040629 29040056 P 30.07.2019_V0 1 / 1 Einige der Abbildungen sind möglicherweise optionales Zubehör des Gerätes/Some of pictures may be optional equipment of the device.
