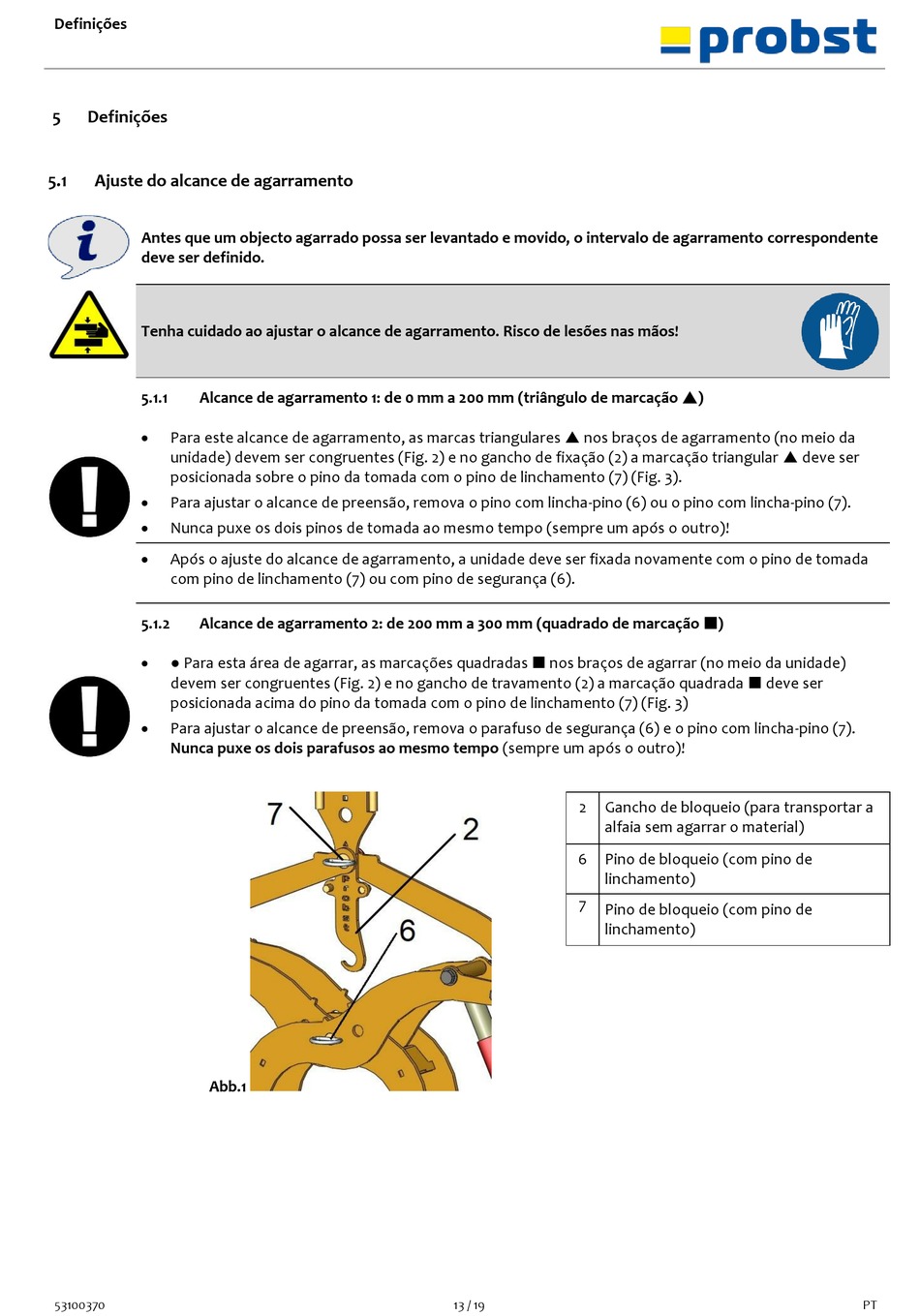

Definições
5 Definições
5.1

Ajuste do alcance de agarramento

Antes que um objecto agarrado possa ser levantado e movido, o intervalo de agarramento correspondente
deve ser definido.
Tenha cuidado ao ajustar o alcance de agarramento. Risco de lesões nas mãos!
Alcance de agarramento 1: de 0 mm a 200 mm (triângulo de marcação )
5.1.1
•
Para este alcance de agarramento, as marcas triangulares  nos braços de agarramento (no meio da
unidade) devem ser congruentes (Fig. 2) e no gancho de fixação (2) a marcação triangular  deve ser
posicionada sobre o pino da tomada com o pino de linchamento (7) (Fig. 3).
•
Para ajustar o alcance de preensão, remova o pino com lincha-pino (6) ou o pino com lincha-pino (7).
•
Nunca puxe os dois pinos de tomada ao mesmo tempo (sempre um após o outro)!
•
Após o ajuste do alcance de agarramento, a unidade deve ser fixada novamente com o pino de tomada
com pino de linchamento (7) ou com pino de segurança (6).
Alcance de agarramento 2: de 200 mm a 300 mm (quadrado de marcação )
5.1.2
•
● Para esta área de agarrar, as marcações quadradas  nos braços de agarrar (no meio da unidade)
devem ser congruentes (Fig. 2) e no gancho de travamento (2) a marcação quadrada  deve ser
posicionada acima do pino da tomada com o pino de linchamento (7) (Fig. 3)
•
Para ajustar o alcance de preensão, remova o parafuso de segurança (6) e o pino com lincha-pino (7).
Nunca puxe os dois parafusos ao mesmo tempo (sempre um após o outro)!
Abb.1
53100370
2 Gancho de bloqueio (para transportar a
alfaia sem agarrar o material)
6 Pino de bloqueio (com pino de
linchamento)
7
Pino de bloqueio (com pino de
linchamento)
13 / 19 PT
