Proline Promag 10D

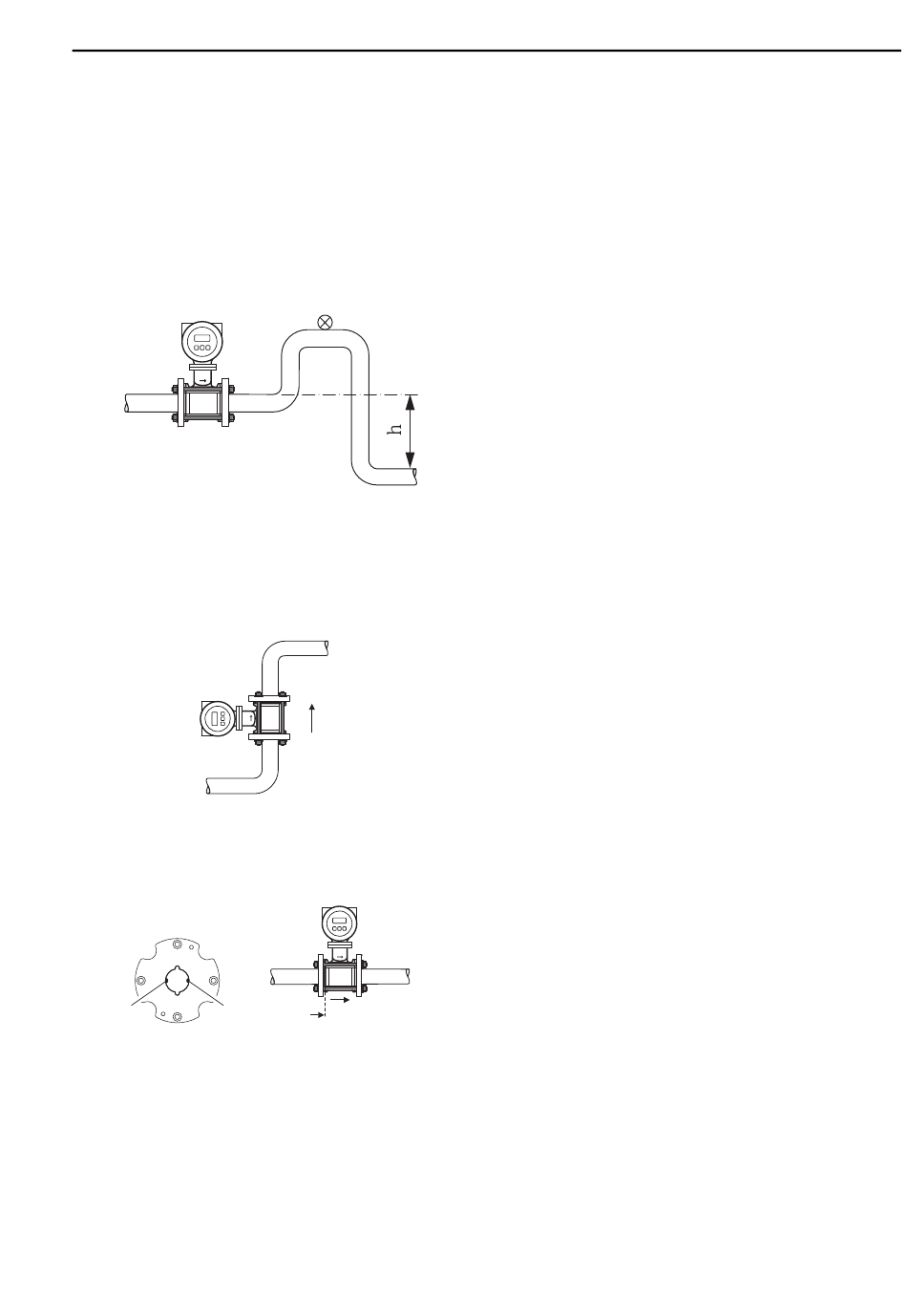

Fallleitungen
Bei Fallleitungen mit über 5 Metern (16 ft) Länge ist nach dem Messaufnehmer ein Siphon bzw.
ein Belüftungsventil vorzusehen. Dadurch wird die Gefahr eines Unterdruckes vermieden und
somit mögliche Schäden am Messrohr. Diese Maßnahme verhindert zudem ein Abreißen des
Flüssigkeitsstromes in der Rohrleitung und damit Lufteinschlüsse. Angaben zur Unterdruckfes-
tigkeit des Messrohrs → zugehörige Technische Information auf CD-ROM.
Einbaulage
Vertikale Einbaulage
Horizontale Einbaulage
A
1
1
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen wie Ventilen, T-Stücken, Krümmern
usw. zu montieren.
Endress+Hauser
1
2
a0010750
a0010709
A
a0010710
Einbaumaßnahmen bei Fallleitungen (h > 5 m/16 ft)
1.
Belüftungsventil
2.
Rohrleitungssiphon
Einbaumaßnahmen bei Fallleitungen (h > 5 m/16 ft)
Grundsätzlich ist eine vertikale Einbaulage zu bevorzugen.
Durch eine vertikale Einbaulage können sowohl Gas- und
Luftansammlungen, als auch störende Ablagerungen im
Messrohr vermieden werden.
Bei einer horizontalen Einbaulage sollte die Messelektroden-
achse waagerecht liegen. Eine kurzzeitige Isolierung der bei-
den Messelektroden infolge mitgeführter Luftblasen wird
dadurch vermieden.
1 = Messelektroden für die Signalerfassung
Montage
7
