Verdrahtung
#
22
4.3
Anschluss der Messeinheit
4.3.1
Anschluss Messumformer
Warnung!
• Stromschlaggefahr! Hilfsenergie ausschalten, bevor Messgerät geöffnet wird.
Gerät nicht unter Spannung installieren bzw. verdrahten.
Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen.
• Stromschlaggefahr! Schutzleiter mit dem Gehäuse-Erdanschluss verbinden, bevor die Hilfsener-
gie angelegt wird, ausser wenn besondere Schutzmassnahmen getroffen wurden (z.B. galvanisch
getrennte Hilfsenergie SELV oder PELV).
• Typenschildangaben mit der ortsüblichen Versorgungsspannung und Frequenz vergleichen.
Auch die national gültigen Installationsvorschriften beachten.
1.
Anschlussklemmenraumdeckel (a) vom Messumformergehäuse abschrauben.
2.
Hilfsenergiekabel (b), Signalkabel (g) und Feldbuskabel (d) durch die betreffenden Kabelein-
führungen legen.
3.
Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem zugehörigen
Anschlussschema vornehmen.
"
Achtung!
– Beschädigungsgefahr des Feldbuskabels!
Informationen zur Schirmung und Erdung des Feldbuskabels beachten (→ ä 20).
– Es ist nicht empfehlenswert, das Feldbuskabel über die herkömmlichen Kabelverschraubun-
gen zu schleifen. Falls später auch nur ein Messgerät ausgetauscht wird, muss die Buskom-
munikation unterbrochen werden.
4.
Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse aufschrauben.
b
a

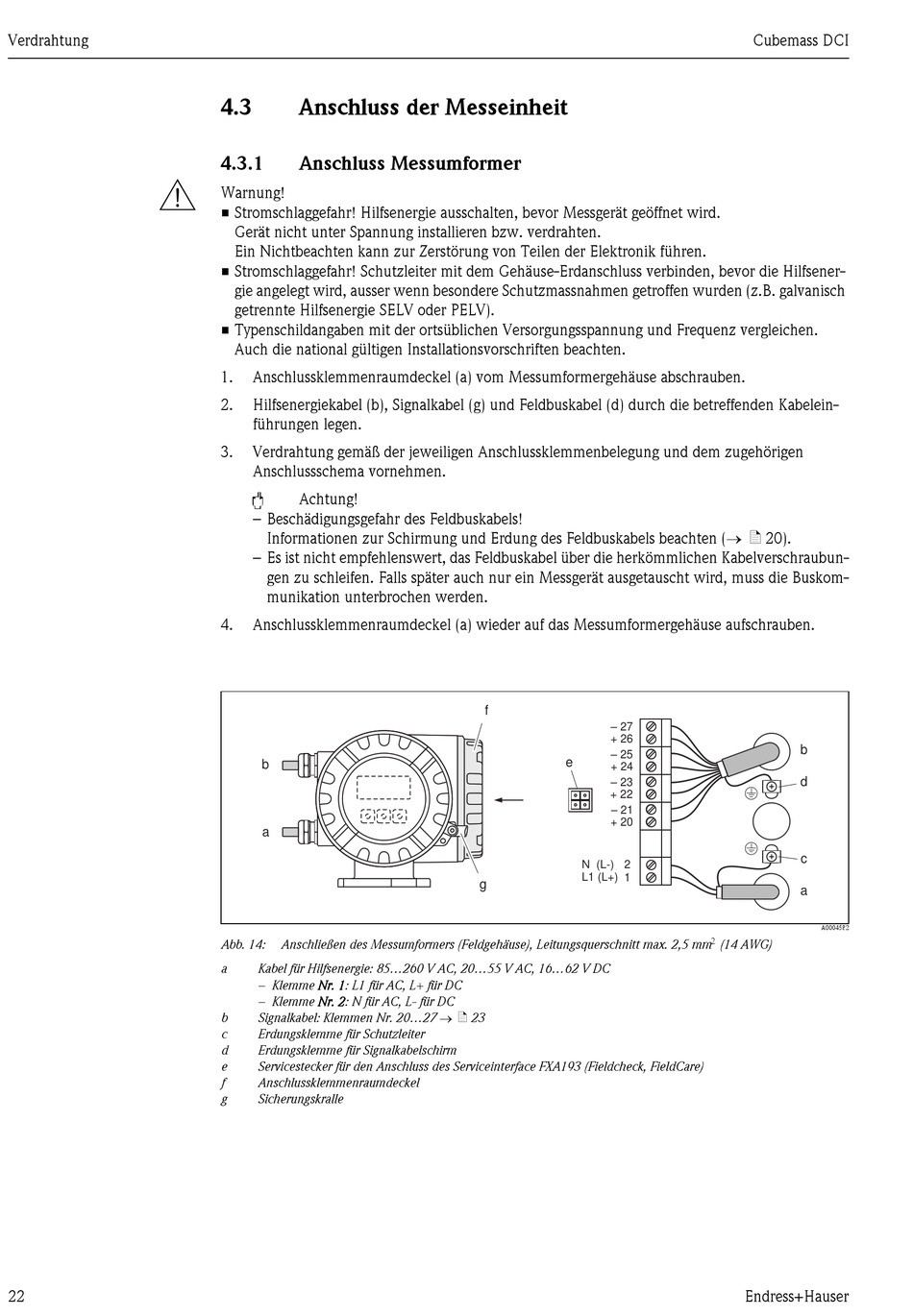

Abb. 14:
Anschließen des Messumformers (Feldgehäuse), Leitungsquerschnitt max. 2,5 mm
a
Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
Signalkabel: Klemmen Nr. 20...27 → ä 23
b
c
Erdungsklemme für Schutzleiter
d
Erdungsklemme für Signalkabelschirm
e
Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
f
Anschlussklemmenraumdeckel
g
Sicherungskralle
f
– 27
+ 26
– 25
e
+ 24
– 23
+ 22
– 21
+ 20
N (L-)
2
L1 (L+)
1
g
Cubemass DCI
b
d
c
a
A0004582
2
(14 AWG)
Endress+Hauser
