Anschlussklemmenbelegung - Endress+Hauser Cubemass DCI Betriebsanleitung

Cubemass DCI
Endress+Hauser
a b

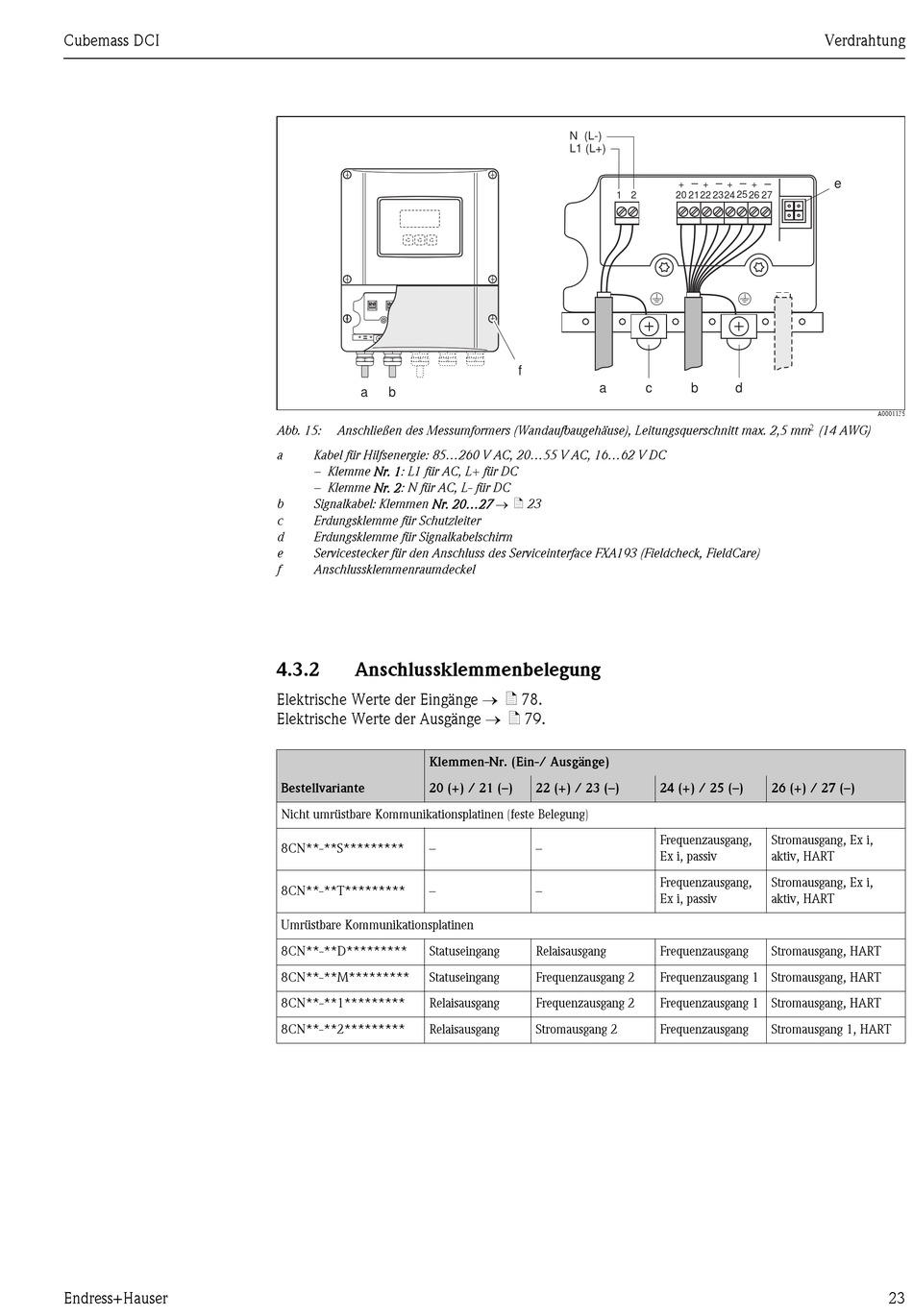

Abb. 15: Anschließen des Messumformers (Wandaufbaugehäuse), Leitungsquerschnitt max. 2,5 mm
a Kabel für Hilfsenergie: 85...260 V AC, 20...55 V AC, 16...62 V DC
– Klemme Nr. 1: L1 für AC, L+ für DC
– Klemme Nr. 2: N für AC, L- für DC
Signalkabel: Klemmen Nr. 20...27 → ä 23
b
c Erdungsklemme für Schutzleiter
d Erdungsklemme für Signalkabelschirm
e Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
f Anschlussklemmenraumdeckel
4.3.2

Anschlussklemmenbelegung

Elektrische Werte der Eingänge → ä 78.
Elektrische Werte der Ausgänge → ä 79.
Klemmen-Nr. (Ein-/ Ausgänge)
Bestellvariante 20 (+) / 21 (–)
Nicht umrüstbare Kommunikationsplatinen (feste Belegung)
8CN**-**S********* –
8CN**-**T********* –
Umrüstbare Kommunikationsplatinen
8CN**-**D********* Statuseingang
8CN**-**M********* Statuseingang
8CN**-**1********* Relaisausgang
8CN**-**2********* Relaisausgang
N (L-)
L1 (L+)
+
1 2 20 21
f
a c
22 (+) / 23 (–) 24 (+) / 25 (–)
Frequenzausgang,
–
Ex i, passiv
Frequenzausgang,
–
Ex i, passiv
Relaisausgang Frequenzausgang
Frequenzausgang 2 Frequenzausgang 1 Stromausgang, HART
Frequenzausgang 2 Frequenzausgang 1 Stromausgang, HART
Stromausgang 2 Frequenzausgang
Verdrahtung
– – – – e
+ + +
22 23 24 25 26 27
b d
2
(14 AWG)
26 (+) / 27 (–)
Stromausgang, Ex i,
aktiv, HART
Stromausgang, Ex i,
aktiv, HART
Stromausgang, HART
Stromausgang 1, HART
A0001135
23
